Recherche de défaut

À propos de la recherche de défaut

Le récepteur RD7200 peut localiser des défauts d'isolation avec une fuite à la terre sur les câbles endommagés et peuvent également servir à détecter les défauts d’enrobage sur des canalisations. Ce processus est désigné par le terme de recherche de défaut et utilise des signaux spécifiques de recherche de défaut appliqués sur le réseau.

Les signaux de recherche de défaut peuvent être appliqués uniquement avec la méthode de raccordement direct.

L’arceau est l'accessoire utilisé pour localiser les défauts d’isolation sur les câbles électriques et de télécommunications ou pour localiser les défauts d’enrobage sur les canalisations de transport. Pour utiliser la recherche de défaut, il vous faut l'équipement suivant :

Récepteur RD7200
Générateur Tx-5 ou Tx-10
Arceau en accessoire avec câble de raccordement
Câble de raccordement direct et piquet de terre

Le signal de recherche de pannes est:

recherche de défaut 8K – pour les défauts d’isolation sur les câbles mais pouvant également être utilisé sur les canalisations sur des distances courtes.

Préparation

À l’aide des techniques de localisation standard du RD7200, localisez le câble ou la canalisation sur une courte distance et tracez et marquez son tracé. Supprimez toutes les liaisons à la terre de la ligne à tracer pendant la recherche de défaut. En cas de liaison à la terre le long du trajet, le signal de recherche de défaut peut diriger l'utilisateur sur cette position puisqu'elle sera le trajet privilégié par le signal de recherche de défaut pour s'échapper vers le sol. Cela peut donc entraîner la non-détection du défaut.

Raccordement du générateur

Le générateur hors tension, branchez le câble de raccordement direct dans la prise accessoires.
Raccordez le cordon de raccordement rouge sur le câble, sur la gaine du câble ou sur la conduite en vous assurant que la zone de connexion est propre et qu'une connexion direct est possible.
Déroulez le cordon de noir aussi loin que possible et à 90° du trajet probable du câble à localiser et raccordez-le au piquet de terre en vous assurant de sa bonne connexion.

REMARQUE : raccordez toujours le cordon de raccordement noir au piquet de terre et non sur une conduite d'eau ou un câble enterré, ces derniers pouvant porter un signal de retour.

Relevés de référence

Il est de bonne pratique d’avoir un relevé de référence à partir du piquet de terre avant de commencer la recherche d'un défaut sur un réseau cible. Les relevés de référence permettent de fournir les informations suivantes :

Importance du défaut
Intervalle de mesure

Avant d'effectuer un relevé de référence, configurez le générateur et le récepteur comme suit :

Sur le générateur :

Sélectionnez une fréquence de recherche de défaut à l'aide de la touche .
Servez-vous des touches ou pour augmenter ou diminuer le niveau du signal de sortie.
Le cas échéant, vous pouvez utiliser le paramètre BOOST si le défaut est détecté sur un câble à haute résistance ou si le câble est long.

AVERTISSEMENT ! En sélectionnant 8KFF, le générateur peut produire des tensions de sortie élevées ; une icône d'alerte de tension élevée s'affiche alors à l'écran LCD du générateur.

Sur le récepteur :

Raccordez une extrémité du cordon de connexion dans la prise arceau
Raccordez l'autre extrémité dans la prise accessoires du récepteur
Le récepteur reconnaît automatiquement l'arceau et affiche l'icône de l'arceau à l'écran
Sélectionnez une fréquence de recherche de défaut à l'aide de la touche .

Obtention d'un relevé de référence :

Positionnez le récepteur à environ 2 m (6 pieds) du piquet de terre et enfoncez les pointes de l'arceau dans le sol, la pointe verte en direction du piquet de terre

Fixez le récepteur à l'arceau par le crochet de fixation. (Si le récepteur est à part, assurez-vous qu’il soit aligné avec l'arceau et orienté vers la pointe verte.) La flèche de direction du défaut ne doit pas pointer en direction du le piquet de terre. Dans le cas contraire, assurez-vous du bon raccordement du générateur (connecteur rouge au câble et noir au piquet de terre).

Notez le relevé dB et conservez-le pour référence. En cas de défaut sur le câble, la valeur sera approximativement la même valeur dB que celle du relevé de référence.

REMARQUE : pour établir à quel intervalle effectuer les relevés sur le câble ou la canalisation, éloignez-vous du piquet de terre et effectuez d'autres relevés jusqu'à ce que la flèche ait des difficultés à se verrouiller et que le relevé dB soit faible. Mesurez désormais la distance entre le récepteur et le piquet de terre. Cette distance est celle que vous pouvez utiliser en toute sécurité entre les relevés sur le câble ou la conduite pour vous assurer que vous ne manquez pas le défaut.

Comment trouver un défaut

À partir du générateur, marchez le long du tracé du câble ou de la canalisation en enfonçant les pointes de l'arceau dans le sol, la pointe verte orientée à l'opposé du générateur. En l'absence de défaut, le relevé dB sera faible et la flèche de direction clignotera d'avant en arrière.

REMARQUE : les flèches clignotantes peuvent également indiquer que vous êtes trop loin du défaut ou du piquet de terre (ou les deux) pour que le récepteur se verrouille.

Recherche de défaut d’isolation de câble

Si vous essayez de détecter des défauts haute résistance ou en cas de distance trop importante entre les défauts, poursuivez la recherche et le récepteur se verrouillera lorsque vous vous approcherez du défaut.

Localisation de défauts avec le récepteur et l'arceau.

Effectuez des relevés aux intervalles de mesure déterminés par le relevé de référence.

Pour localiser la canalisation ou le câble tout en utilisant le signal de recherche de défaut pendant la recherche du défaut, appuyez une fois sur la touche pour que le récepteur bascule en mode de localisation Crête. Pour utiliser d'autres modes d'antenne, appuyez sur la touche pour parcourir les modes de réception disponibles. Pour revenir au mode de recherche de défaut, parcourir tous les modes d'antenne disponibles jusqu'à ce que le récepteur revienne au mode recherche de défaut.

Remarque : pendant que l'Arceau est raccordé au récepteur, les mesures de profondeur et de courant ne sont pas accessibles. Si des mesures de profondeur ou de courant sont requises, déconnectez le câble de l'arceau du récepteur.

À l'approche d'un défaut, la flèche de direction de la recherche de défaut se verrouille sur le signal de défaut, pointe vers l'avant et les relevés dB augmentent. Lorsque le défaut est dépassé, la flèche pointe vers l'arrière dans la direction du générateur. Effectuez les relevés à intervalles de mesure plus petits pour déterminer la position exacte du défaut.

Lorsque l'arceau se trouve directement au-dessus du défaut, le relevé dB chute comme illustré ci-contre.

REMARQUE : les valeurs indiquées le sont à des fins d'illustration uniquement et sont susceptibles de différer de celles obtenues dans d'autres situations.

Pour repérer le défaut, faites pivoter l'arceau à 90° du câble ou de la canalisation et recherchez le défaut jusqu'à obtenir la position exacte. Lorsque la direction de la flèche change, la ligne centrale de l'arceau se trouve alors immédiatement au-dessus du défaut.

Marquez le sol pour indiquer la position du défaut. Déterminez le relevé dB maximum face au défaut en enfonçant l'arceau dans le sol à petits intervalles. Notez le relevé dB. Si le relevé est approximativement le même que le relevé de référence, vous pouvez supposer qu'il n'y a qu'un seul défaut. Si le relevé est inférieur au relevé de référence, continuez d'inspecter le câble à la recherche d'autres défauts.

REMARQUE : si le câble ou la canalisation passe sous une route, utilisez l'équipement normalement sur la chaussée car il peut parfois détecter des signaux lorsqu'il est utilisé sur des surfaces goudronnées, bétonnées ou pavées. Le cas échéant, mouillez la surface de la route. Le fait de verser un peu d'eau à la base des pointes de l'arceau avant chaque recherche de défaut garantit généralement une bonne liaison à la terre.

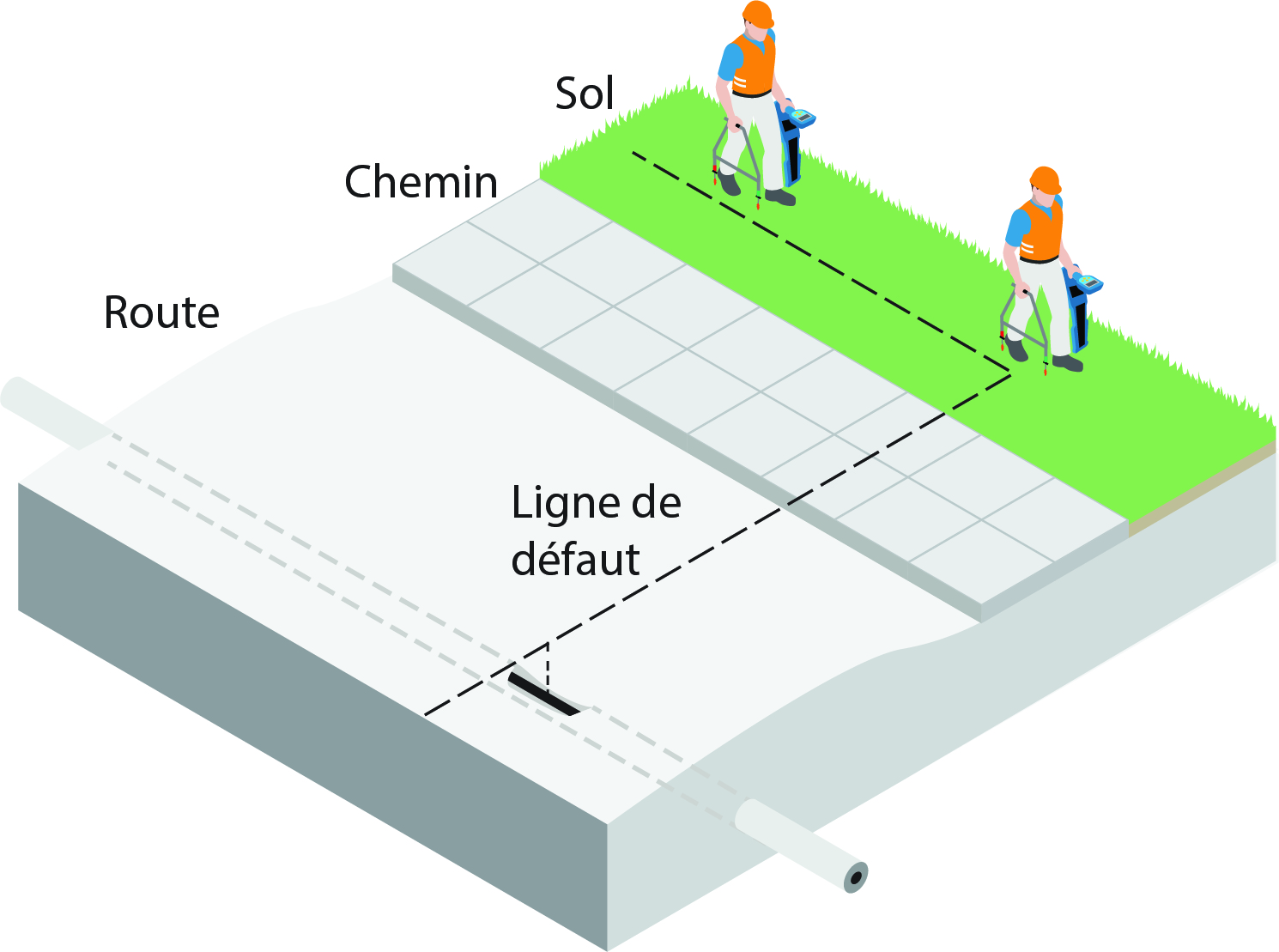

REMARQUE : si le câble ou la canalisation passe sous une surface pavée, le défaut peut souvent être repéré en recherchant le défaut dans l'herbe/le sol jouxtant la surface pavée. Réduisez la distance entre la position des pointes de l'arceau dans le sol afin de permettre l'augmentation de la distance à la position réelle du défaut.
