RD8200: aperçu du système

S’abonner

Récepteur RD8200

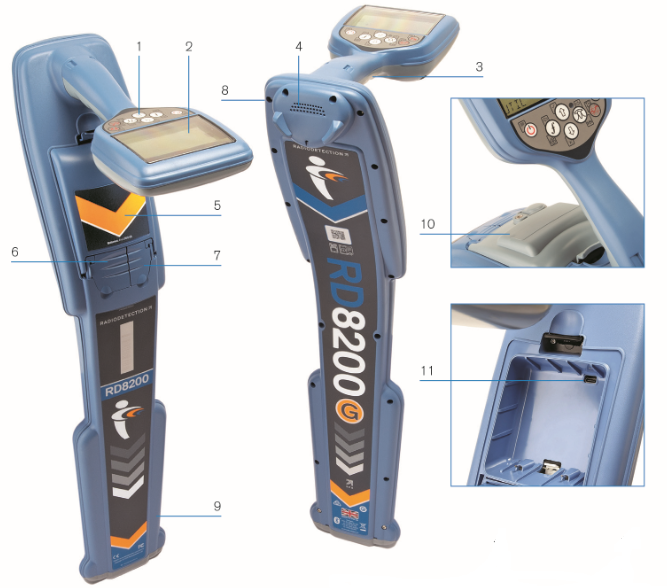

Caractéristiques du récepteur

locator features.png



    1. Console
    2. Écran LCD avec rétroéclairage automatique
    3. Rétroaction haptique (vibration)
    4. Haut-parleur
    5. Compartiment batterie
    6. Prise pour accessoires
    7. Prise pour casque
    8. Antenne du module Bluetooth
    9. Système d'alerte de balancement
    10. Bloc de batterie lithium-ion en option
    11. Port USB (dans le compartiment de batterie)

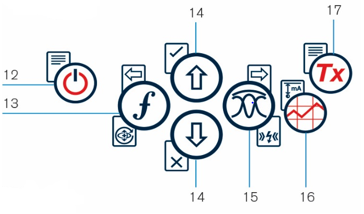

Console du récepteur




12. Marche/Arrêt power Key.png: Allume et éteint l'appareil. Ouvre le menu du récepteur.

13. Touche Fréquence frequency key.png: Sélectionne la fréquence. Ferme le sous-menu.

14. Flèches Haut/Bas Up key.png Down key.png: Ajuste le gain de réception du récepteur. Navigue parmi les options du menu.

15. Touche Antenne antenna key.png: bascule entre les modes crête, Peak+, nul, mono antenne et orientation. Ouvre un sous-menu.

16. Touche de localisation survey key.png : Enregistre les mesures et les envoie à un appareil appairé.

17.  Touche générateur transmitter key.png : Transmet les commandes iLOC vers les générateurs équipés du Bluetooth.

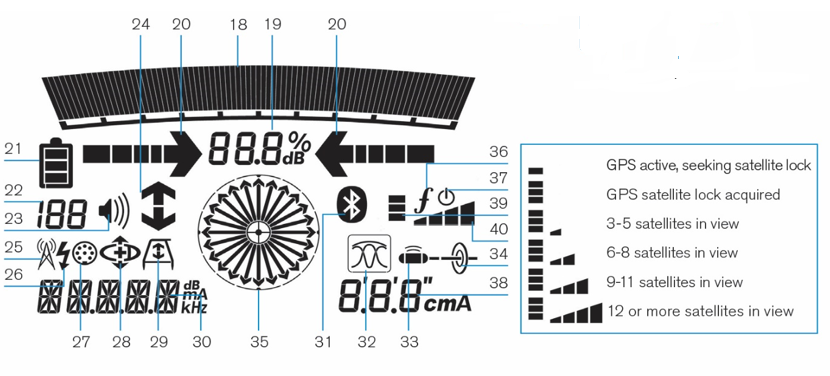

Icônes de l'écran du récepteur




18. Affiche le niveau du signal et le marqueur de réponse maximum.

19. Niveau du signal : indication numérique du niveau du signal.

20. Flèches crête /proportionnelles : indique la position de la ligne par rapport au récepteur.

21. Icône Batterie : indique le niveau de charge de la batterie.

22. Gain et numéro de journal : affiche temporairement le numéro de journal après enregistrement d'une mesure dans la mémoire.

23. Icône Volume : affiche le niveau sonore.

24. Flèches Direction du courant.

25. Mode Radio : indique que le mode Radio est actif.

26. Mode Puissance : indique que le mode Puissance est actif.

27. Indicateur d'accessoire : indique qu'un accessoire est connecté.

28. Icône mode CD : indique que le mode direction de courant (CD) est actif.

29. Icône Arceau : indique que l'arceau est connecté.

30. Indicateur de mode de fonctionnement.

31. Icône Bluetooth : indique le statut de la connexion Bluetooth. Une icône clignotante signifie que l'appairage est en cours. Une icône fixe indique qu'une connexion établie est active.

32. Icône mode d'antenne : indique la sélection de l'antenne : modes crête, nul, mono antenne, Peak+ et orientation.

33. Icône Sonde : indique que la source du signal est émise par une sonde.

34. Icône Ligne : indique que la source du signal provient d'une ligne.

35. Indicateur de boussole : indique la direction du câble localisé par rapport au récepteur.

36. État Tx (modèle Tx-10B uniquement) : état de communication du générateur - confirme la communication réussie avec iLOC.

37. Veille Tx (modèle Tx-10B uniquement) : indique que le générateur est en mode veille.

38. Indicateur Courant/ profondeur.

39. Icône d'état GPS (modèle 8200G uniquement) : Une barre indique que le GPS est actif. 3 barres indiquent que le GPS s'est verrouillé sur le système satellite GPS.

40. Icône Qualité de signal GPS (modèle 8200G uniquement) : indique la qualité du signal reçu.
