Système RD8200: Présentation des émetteurs Tx-5 et Tx-10

S’abonner

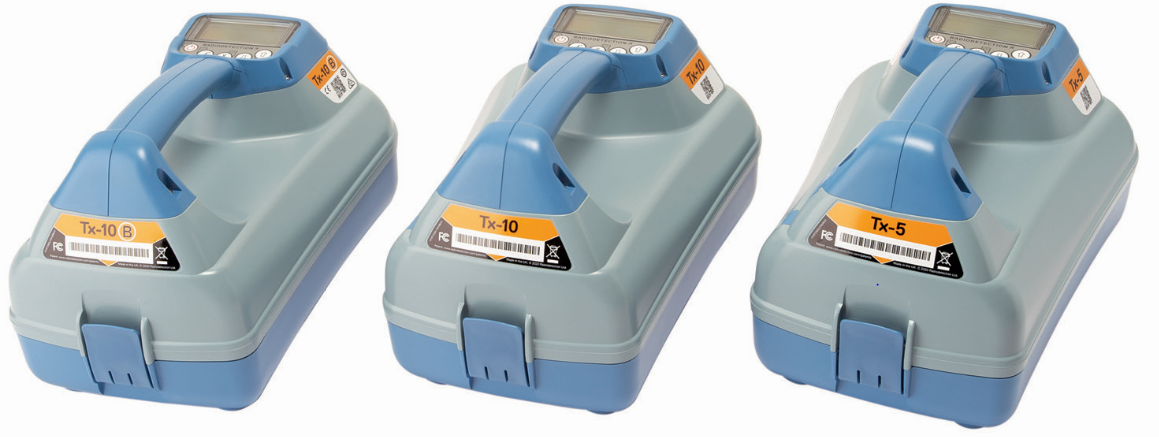

Générateurs Tx-5 et Tx-10



tx range.png

Générateur de signaux Tx-5 et Tx-10s

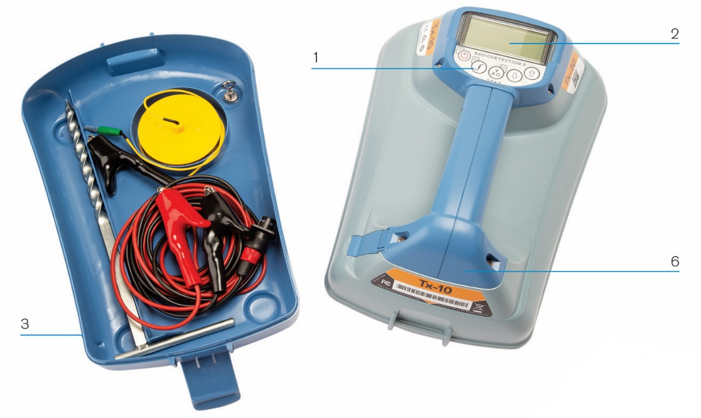

Caractéristiques du générateur







1. Console

2. Écran LCD

3. Rangement d'accessoires amovible

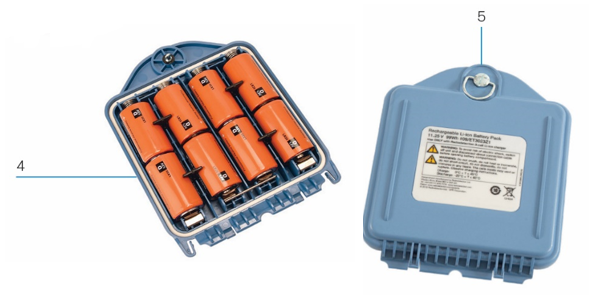

4. Support de batterie type D

5. Bloc de batterie lithium-ion rechargeable en option

6. Antenne du module Bluetooth (en fonction du modèle)

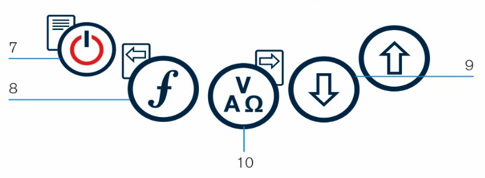

Console du générateur



tx keypad.png

7. Touche Marche/Arrêt power key: Allume et éteint l'appareil. Ouvre le menu du générateur.

8. Touche Fréquence frequency key: Sélectionne la fréquence. Touche de navigation dans le menu.

9. Flèches Haut/Bas up arrow down arrow: Ajuste le niveau du signal de sortie. Navigue parmi les options du menu.

10. Touche Mesure measure key: Utilisée pour relever les mesures d'impédance et de tension. Ouvre un sous-menu.

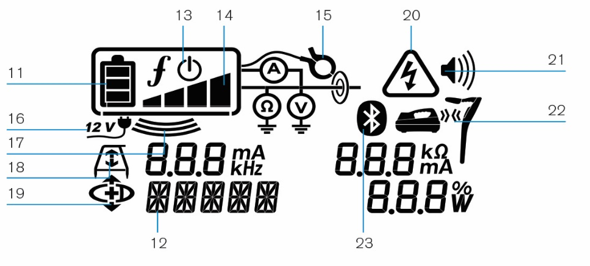

Icônes sur l'écran du générateur



tx screen.png

11. Icône Batterie : indique le niveau de charge de la batteriel.

12. Description alphanumérique du mode de fonctionnement sélectionné.

13. Icône Veille : s'affiche lorsque le générateur est en mode veille.

14. Niveau de sortie : affiche la puissance de sortie du générateur.

15. Indicateurs d'accessoire ou de mesure : indique si un accessoire est connecté ou si le mode mesure est actif.

16. Icône DC : s'affiche lorsque le générateur est alimenté par une source de courant continu.

17. Indicateur mode Induction : s'affiche lorsque le générateur est en mode Induction.

18. Arceau (Tx-5 ou Tx-10(B) uniquement) : indique lorsque le générateur est en mode Recherche de défaut.

19. Indicateur du mode CD (Tx10(B) uniquement) : indique que le générateur est en mode Direction de Courant (CD).

20. Indicateur d'alerte de tension : indique que le générateur produit une tension potentiellement dangereuse.

21. Icône Volume : affiche le niveau sonore.

22. Icône Appairage (modèle Tx-10B uniquement) : apparaît lorsque le récepteur et le générateur sont connectés par iLOC.

23. Icône Bluetooth (modèle Tx-10B uniquement) : indique le statut de la connexion iLOC. Une icône clignotante signifie que l'appairage est en cours.
