Le récepteur RD8200 indique automatiquement la profondeur des câbles, canalisations et sondes enterrés. La mesure est correcte lorsque la lame du récepteur est bien orientée et se trouve bien à l'aplomb du réseau ou de la sonde.
Les mesures de courant s'affichent également simultanément si le récepteur est orienté correctement (fonction indisponible en modes sonde ou de fréquence passive).
Les relevés de profondeur et de courant s'affichent automatiquement et simultanément. Si le récepteur n'est pas correctement orienté, les deux relevés ne s'affichent toutefois pas.
La plage de profondeur et la précision varient en fonction de l’environnement , du type de réseau détecté (par ex. câble, canalisation ou sonde), de sa profondeur et de perturbation externe tel que par exemple les perturbations électromagnétiques.
AVERTISSEMENT ! la précision des mesures de profondeur est soumise à de nombreux facteurs et est donnée à titre indicatif uniquement. N'utilisez jamais une mesure de profondeur pour définir la profondeur d'excavation mécanique. Suivez toujours les directives locales en vigueur pour une excavation en toute sécurité.
La mesure de la profondeur s'effectue à l’axe de la canalisation, du câble ou de la sonde. Les meilleures mesures sont généralement faites à partir de signaux « actifs » émis par un générateur plutôt que par des sources passives.
Le récepteur RD8200 peut déterminer la profondeur d'un câble lors de la localisation de certains signaux de puissance passifs. Cependant, les signaux passifs sur les réseaux sont moins adaptés à la mesure de profondeur car la précision peut être compromise par des interférences, par ex. dues à des signaux passifs présents sur plusieurs réseaux.

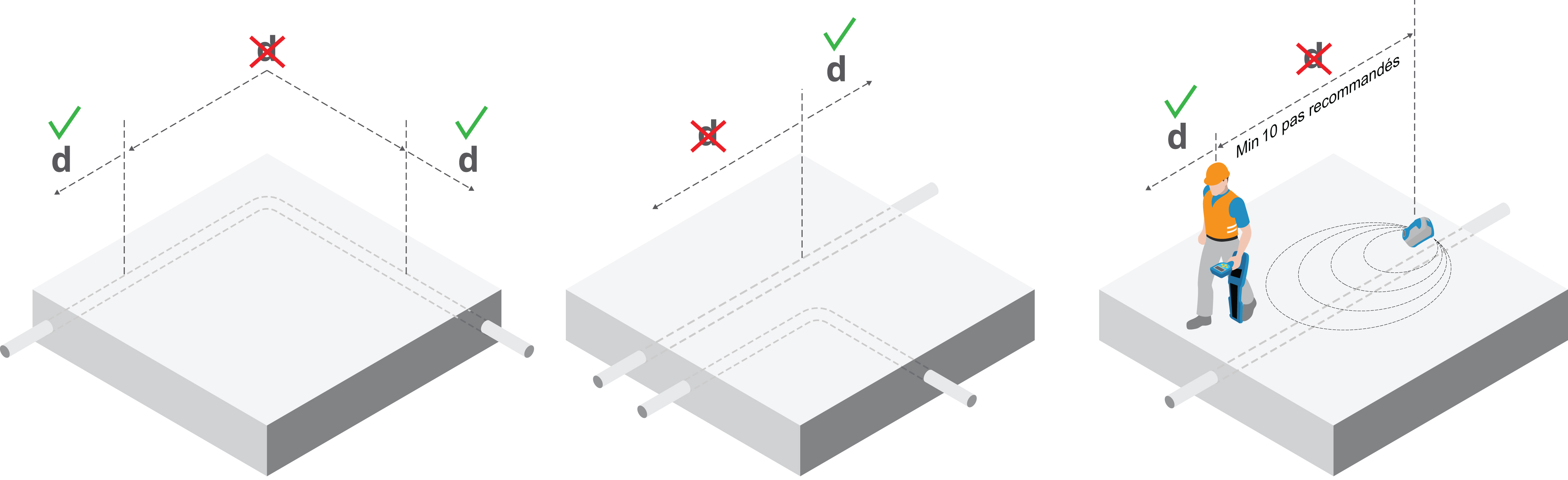

AVERTISSEMENT ! N'effectuez aucune mesure de profondeur à proximité de coudes ou raccordements en T. Déplacez-vous à au moins 5 m (16 pi) du coude pour obtenir une précision optimale.
TruDepth pour sondes ou conducteurs enterrés
TruDepth et Boussole
Il est important de noter que le récepteur RD8200 affiche uniquement la profondeur et le courant (pour les modes applicables) lorsque le récepteur est correctement orienté au-dessus de la canalisation, du câble ou de la sonde cible. Afin de s'assurer de la bonne orientation du récepteur, utilisez la fonction Boussole (Compass).
Lors de la localisation de lignes, assurez-vous que l'affichage de la boussole se fait dans l'orientation Nord/sud.
Lorsque vous détectez des sondes (cf. section 8.5), assurez-vous que la boussole affiche la ligne sur la position Est/Ouest.
Relevé de profondeur
Pour réduire au minimum les distorsions du signal, n'appliquez pas le signal par induction. Si un raccordement direct ou la pose d'une pince émettrice est impossible, positionnez le générateur à 15 m (50 pi) minimum du point de mesure de profondeur.
Les mesures de profondeur peuvent être imprécises en cas d'interférence audible ou si une partie du signal du générateur s'est couplée à une ligne à proximité.
Le fait de confirmer que la position crête coïncide avec une position nulle indique que la position est appropriée à l'estimation d'une profondeur.
Relevés de profondeur
- Repérez précisément le réseau cible avec le récepteur.
- Vérifiez que le récepteur se trouve bien à l'aplomb est que sa lame est bien à angle droit avec le réseau détecté. Réglez le niveau de sensibilité pour amener l'indication du bar graph à environ 50 %
Si le sol semble émettre un champ fort, éventuellement à côté d'une station radio, vérifiez la profondeur en maintenant le bas de l'antenne à 50 mm (2") au-dessus du sol et soustrayez ce relevé à la profondeur indiquée.
