C.A.T4 en Genny4: overzicht van hoofdfuncties

Volgen

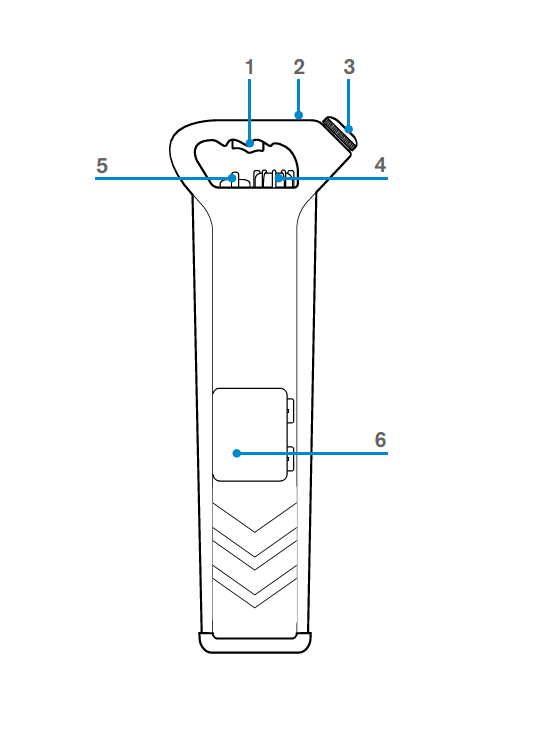

C.A.T4 Locator-functies

  1. Aan / uit-trigger
    Ingedrukt houden om de C.A.T4
  2. LCD-scherm en diepteknop
    Geeft signaalniveau en statusinformatie weer
  3. Luidspreker
    Afneembare luidspreker voor gebruik in lawaaierige omgevingen
  4. Gevoeligheidscontrole
  5. Functieschakelaar
    Selecteert de lokalisatiemodus
  6. Batterij compartiment
C.A.T4-functies



C.A.T4-schermfuncties

Het C.A.T4-scherm toont de volgende functies:






OPMERKING: Het scherm in gC.A.T4-modellen kan tot 30 minuten actief blijven, afhankelijk van de instellingen van de kabelzoeker. Raadpleeg de paragraaf over GPS / GNSS-bediening voor meer informatie.



C.A.T4 Luidspreker

Bij gebruik van de C.A.T4 in lawaaierige omgevingen kan de luidspreker worden losgemaakt en dichter bij het oor worden gehouden.

waarschuwingspictogramHoud de luidspreker niet dichter dan 15 cm van het oor om overmatige blootstelling aan lawaai te voorkomen. Langdurig gebruik in deze positie moet worden vermeden.

audioniveau pictogram



Genny4-zenderfunctie

  1. Aan / uit-knop.
    Druk om in en uit te schakelen. Houd ingedrukt tijdens het inschakelen om het volume te verlagen.
  2. Signaalversterkingsknop. Druk om de sterkte van het lokaliseringssignaal te versterken; druk nogmaals om terug te keren naar het standaardvermogen. Genny4 start op in de modus voor standaard signaalsterkte.
  3. Signaalversterkings-LED.
    LED brandt wanneer het vermogensniveau met een hoge signaalsterkte is geselecteerd. Knipperende LED geeft een laag batterijniveau aan.
  4. Accessoire-aansluiting
  5. Luidspreker
  6. Batterij compartiment
  7. Accessoire opbergvak
Genny4-functies

Genny4-signalen kunnen worden gedetecteerd door alle eerdere 33 kHz C.A.T-modellen, inclusief C.A.T3

C.A.T4 zal ook Genny3-signalen lokaliseren.

Genny4 levert een tweede lokaliseringssignaal naast het 33kHz-signaal dat kan worden gelokaliseerd door C.A.T4 om te helpen bij het lokaliseren van kleinere kabels en sporen. Eerdere C.A.T-modellen zijn niet ontworpen om dit signaal te lokaliseren.

Met behulp van de Genny4

De Genny4 wordt gebruikt om actief een lokalisatiesignaal toe te passen op leidingen of kabels. Dit signaal kan worden getraceerd met behulp van de C.A.T4-locator in de Vermijdingsmodus of Genny-modus. Het gebruik van de Genny wordt sterk aanbevolen, aangezien passieve stroom- of radiosignalen mogelijk niet aanwezig of detecteerbaar zijn op alle leidingen en kabels.

Signaalversterkingsmodus

De signaalversterkingsknop verhoogt het uitgangssignaalniveau om een ​​beter signaal op de buis of kabel te geven, en kan de bruikbare lokalisatieafstand vanaf de Genny4 vergroten. In de signaalversterkingsmodus zal de signaalversterkings-LED oplichten. De signaalversterkingsschakelaar schakelt tussen hoge en normale output.
