C.A.T4 en Genny4: optionele accessoires

Volgen

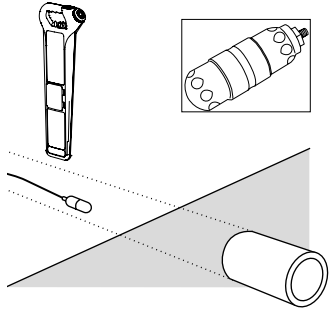

MUIS SIGNAALZENDER - VOOR NIET-METALEN APPARATUUR

De muis is een kleine op zichzelf staande waterdichte signaalzender ("sonde") die kan worden gelokaliseerd door de C.A.T4 in Genny-modus of Vermijdingsmodus.

Draai de behuizing los en plaats de batterijen in de richting zoals aangegeven op de afbeelding in het batterijvak.

Om de juiste werking te controleren, plaatst u de muis op de grond, zet u de C.A.T4 in de Genny-modus en controleert u, terwijl u de C.A.T4 in lijn met de muis houdt, of het signaal wordt ontvangen.

Steek de muis in het kanaal of de afvoer en pas de C.A.T4-gevoeligheid aan om het signaal te ontvangen.

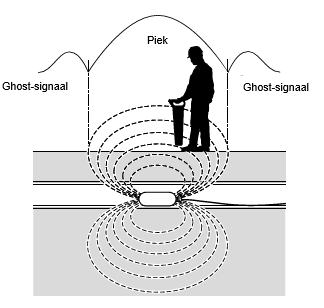

Kleinere spooksignalen verschijnen voor en achter de hoofdsignaalpositie. Lokaliseer alle drie de pieken om er zeker van te zijn dat de grootste middelste wordt geïdentificeerd als de muispositie.

Door de C.A.T4 om zijn as te draaien om het grootste signaal te verkrijgen, komt de C.A.T4 in lijn met de muis en is dit een goede manier om de richting van het kanaal of de buis te identificeren.

Lokaliseren van alle drie de pieken.png

Lokaliseren van alle drie de pieken



De muisdiepte schatten met behulp van de C.A.T4 + / eC.A.T4 + / gC.A.T4 +

WAARSCHUWING: Gebruik de C.A.T4 +, eC.A.T4 + of gC.A.T4 + diepteschatting niet om te beslissen of mechanisch graven gepast is.

Diepteschattingen zijn alleen mogelijk bij gebruik van de C.A.T4 +, eC.A.T4 + of gC.A.T4 + in Genny-modus.

 LET OP: Lokaliseer het hoofdmuissignaal zoals eerder beschreven. Houd de C.A.T4 verticaal en in lijn met de muis. Houd de diepteknop ingedrukt totdat ‘M’ op het scherm verschijnt en laat vervolgens los. De diepteschatting wordt weergegeven.

OPMERKING: als de functieWaarschuwing doorslaan is ingeschakeld, wordt het alarm geactiveerd op ongeveer 1,2 meter bij het lokaliseren van een muis. Als dit ongemakkelijk is, kan de StrikeAlert -functie worden uitgeschakeld in de Genny-modus door de diepteknop ingedrukt te houden gedurende de batterijtest-pieptoon bij het inschakelen.



FLEXITRACE ™ - OM NIET-METALEN APPARATUUR TE LOCEREN

FlexiTrace is een flexibele geleidende staaf van 50 m (164 ') of 80 m (260') met een ingebouwde muis die in niet-metalen buizen en kanalen kan worden gestoken, zodat ze op een diepte van maximaal 3 m (10 ') kunnen worden geplaatst FlexiTrace kan worden ingebracht in een buis of kanaal met een binnendiameter van slechts 12 mm (½ ") en met bochten van slechts 250 mm. Om als muis te gebruiken, sluit u beide zenderkabels aan op de FlexiTrace-kabelschoenen. In deze modus kan alleen de punt van de FlexiTrace worden gelokaliseerd. Om de hele lengte te traceren, verbindt u de rode zenderkabel met een FlexiTrace-aansluiting en aardt u de zwarte kabel, hetzij met de aardpen, hetzij met een geschikt aardingspunt.







LIVE STEKKER CONNECTOR



WAARSCHUWING: Gebruik de meegeleverde Direct Connect-snoeren niet om kabels onder spanning aan te sluiten. Gebruik de Radiodetection Genny Live Plug Connector of Live Cable Connector. Als u dit niet doet, kan dit leiden tot letsel of schade aan apparatuur.

WAARSCHUWING: aansluiting op stroomkabels mag alleen worden uitgevoerd door gekwalificeerd personeel.

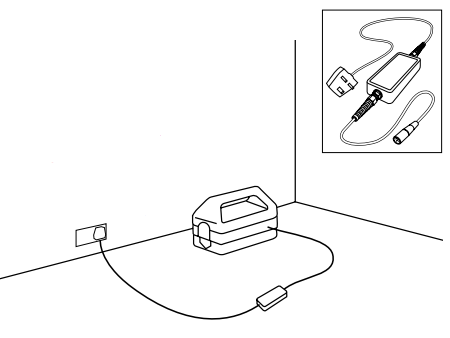

De Live Plug Connector stuurt het Genny-signaal naar een live stopcontact in huis en, via het huishoudelijke bekabelingssysteem, naar de service- en voedingskabel in de straat.

Sluit de Live Cable Connector aan op de Genny4-accessoireaansluiting en het stopcontact, en schakel vervolgens de Genny4 en het stopcontact in.

OPMERKING: de Live Plug Connector biedt bescherming tot 250V AC.



Service en onderhoud

De C.A.T4 en Genny4 zijn ontworpen om minimale herkalibratie te vereisen. Zoals bij alle veiligheidsapparatuur, is het echter aan te bevelen om ze te laten onderhouden en hun kalibratie minstens één keer per jaar te laten valideren met behulp van door Radiodetection goedgekeurde testapparatuur. Radiodetection aanvaardt geen verantwoordelijkheid voor service, kalibratie of reparaties uitgevoerd door niet-geautoriseerde personen.

Om te controleren wanneer de C.A.T4 de volgende keer gekalibreerd moet worden, drukt u de trekker in en drukt u op de diepteknop totdat ‘C’ (Configuratie) wordt weergegeven. Het display doorloopt nu automatisch de volgende informatie: ‘S’ (softwareversie), ‘D’ (dag), ‘M’ (maand) en ‘Y’ (jaar).



ECERT

Alle C.A.T4-modellen zijn voorzien van eCert, dat zorgt voor een grondige test van de C.A.T4-lokalisatieschakelingen, en levert een Radiodetection-kalibratiecertificaat wanneer een positief testresultaat wordt verkregen.

OPMERKING: eCert voert geen volledige functionele controle uit en controleert de mechanische integriteit van de te testen eenheid niet, inclusief de werking van de bedieningselementen en het LCD-scherm.

Om een ​​eCert-test uit te voeren, moet de C.A.T4 zijn aangesloten op een pc met internet waarop de C.A.T Manager-software is geïnstalleerd. Mogelijk moet u extra aankopen doen, neem contact op met Radiodetection voor meer informatie.



BATTERIJEN VERVANGEN

Gebruik geen nieuwe en oude batterijen of verschillende soorten batterijen door elkaar, aangezien ze hierdoor oververhit kunnen raken.

C.A.T4

Om de batterijen te vervangen, opent u de toegangsklep met een schroevendraaier of munt. Gebruik twee LR20 (D-cel) alkalinebatterijen of gelijkwaardige oplaadbare NiMH-batterijen.

Genny4

Om de batterijen te vervangen, opent u de toegangsklep met een schroevendraaier of munt. Gebruik vier LR20 (D-cel) alkalinebatterijen.



PRODUCTSPECIFICATIE

Bedrijfstemperatuurbereik -20˚C tot + 50˚C (4˚F tot 122˚F)
Milieubescherming IP54
Diepte nauwkeurigheid Lijn: ± 5% tolerantie van 0,1 m (4 ") tot 3 m (10 ft)
Sonde ("muis"): ± 5% tolerantie van 0,1 m (4 ") tot 7 m (23 ft)
Nauwkeurigheid horizontale GPS-positie * 3 m CEP (circulaire fout waarschijnlijk)
Batterijen

C.A.T: 2 x Alkaline of NimH D-cellen (LR20)

Genny: 4 x Alkaline D-cellen of NimH (LR20)

Gewichtseenheid

C.A.T4: 2,3 kg (inclusief batterijen)

Genny4: 2,7 kg (inclusief batterijen)



* Alleen gC.A.T4-modellen.



De C.A.T4 en Genny4 met optionele accessoires zijn ontworpen om ondergrondse leidingen te lokaliseren. Probeer niet voor andere doeleinden.

C.A.T4- en Genny4-producten worden in het VK vervaardigd onder ISO9001-gecertificeerde omstandigheden.
