RD7100 - Systeemoverzicht

Volgen

RD7100 kabelzoeker

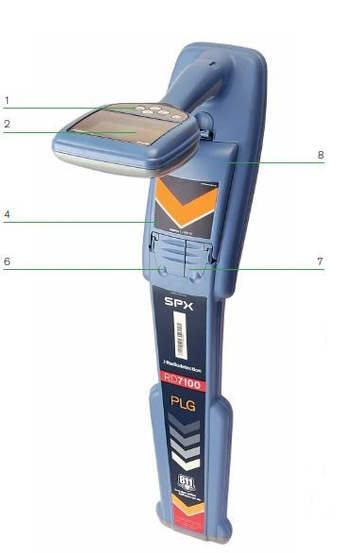

Functies kabelzoeker

  1. Toetsenbord
  2. LCD-scherm met automatische verlichting

  3. Luidspreker

  4. Batterijvak

  5. Optionele lithium-ionbatterij

  6. Aansluiting accessoires

  7. Aansluiting hoofdtelefoon

  8. USB-poort (in batterijvak)

Kabelzoeker toetsenbord

9. Aan / uit-toets: Hiermee schakelt u het apparaat aan en uit. Opent het menu van de kabelzoeker

Frequentietoets : Selecteert de frequentie. Sluit het submenu.

Pijltjes omhoog en omlaag. Past de signaalsterkte van de kabelzoeker aan. Bladert door de menuopties.

Antennetoets : wisselen tussen de modi Piek, Piek+, Nul, Brede piek en Geleide-antenne. Opent een submenu.

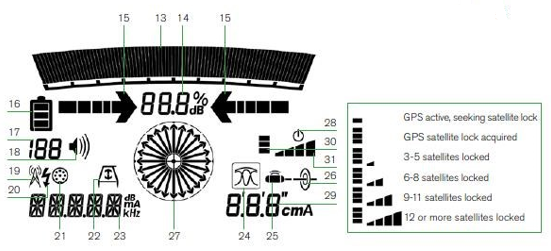

Schermpictogrammen ontvanger

13. Geeft de signaalsterkte en piekmarkering aan

14. Signaalsterkte: Numerieke weergave van signaalsterkte.

15. Geleidepijltjes nul/proportioneel. Geeft de locatie weer van de lijn, ten opzichte van de ontvanger.

16. Pictogram batterij: Geeft aan hoeveel energie de batterij nog heeft.

17. Versterkingswaarde

18. Pictogram volume: Geeft het volumeniveau weer

19. Radiomodus: . Geeft aan of de radiomodus actief is.

20. Stroommodus: Geeft aan of de stroommodus actief is.

21. Accessoire-indicator: Geeft aan wanneer een accessoire is aangesloten

22. A-Frame-pictogram: Geeft aan wanneer het A-Frame is aangesloten.

23. Weergave frequentie/stroom/menu.

24. Antennemoduspictogram: geeft de antenneselectie aan: Piek, nul, piek+ en geleidingsmodus (afhankelijk van het model)

25. GSondepictogram: Geeft aan dat de signaalbron afkomstig is van een sonde.

26. Lijnpictogram: Geeft aan dat de signaalbron afkomstig is van een lijn.

27. Kompasindicator: Geeft de richting van de gelokaliseerde kabel weer ten opzichte van de ontvanger.

28. Indicatielampje stand-by zender.

Dieptemeting.

30. Pictogram GPS-status (alleen GPS-modellen): Een balk geeft aan dat GPS actief is. Drie balken geeft aan dat de GPS op het GPS-satellietsysteem is gelockt

31. Pictogram Signaalkwaliteit GPS (alleen GPS-modellen): Geeft de kwaliteit aan van het ontvangen signaal
