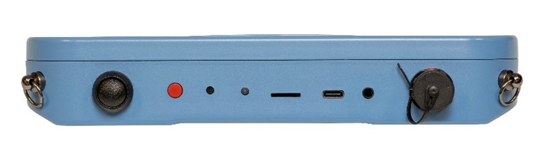

Led-gedrag

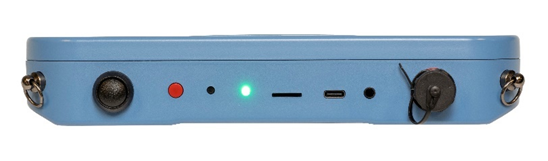

Groen – apparaat is ingeschakeld.

Rood – apparaat wordt opgeladen.

UIT – uitgeschakeld of apparaat volledig opgeladen (indien aangesloten).

Test

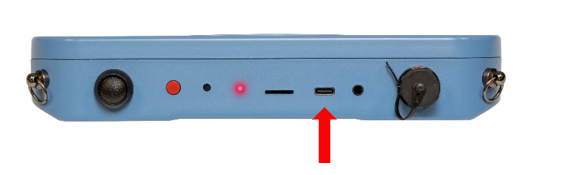

Gebruik de meegeleverde USB-C-kabel en een geschikte USB-oplader (5 V, 2 A) om de displayeenheid op te laden

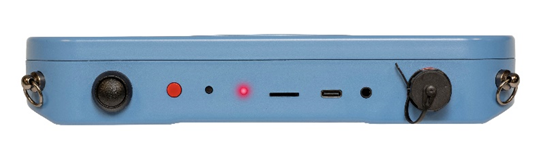

Tijdens het opladen is de led-indicator rood en deze gaat uit wanneer het apparaat opgeladen is.

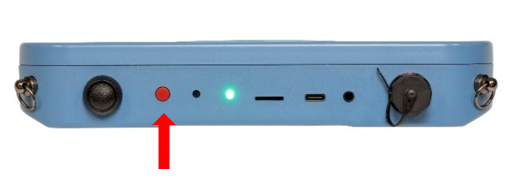

In- en uitschakelen

Druk lang op de aan/uit-knop om de Rd510-displayeenheid in of uit te schakelen.

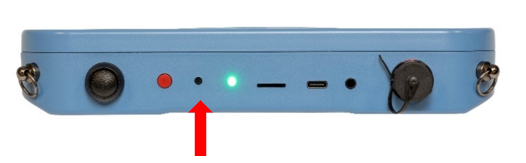

Resetten

In het onwaarschijnlijke geval dat de RD510-displayeenheid vastloopt, kan deze worden gereset door de resetknop in te drukken met een pin. De displayeenheid wordt uitgeschakeld. U moet de displayeenheid opnieuw opstarten door op de aan/uit-knop te drukken.

Sensoringang

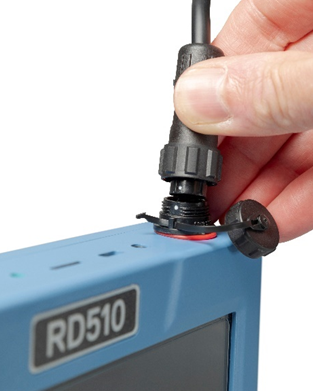

Schroef de kap van de aansluiting eraf en schroef de sensorstekker erin. De stekker kan alleen in een bepaalde stand worden ingestoken, dus lijn de witte oriëntatiepunten op de stekker en de aansluiting uit.

LET OP: De aansluiting en de stekker hebben een overeenkomende vorm. Forceer de stekker niet, maar draai deze voorzichtig totdat deze in de aansluiting past.

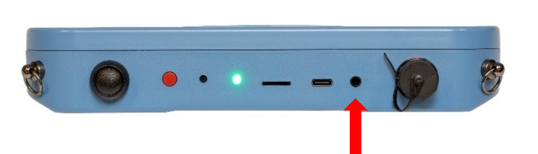

Hoofdtelefoonuitgang

De audio-uitgang van de RD510 displayeenheid is geschikt voor een standaard audiostekker. Steek hier de audiokabel van de hoofdtelefoon in.
Dit is een standaard 3,5 mm stereostekker.

WAARSCHUWING: Controleer het volumeniveau voordat u de hoofdtelefoon opzet.

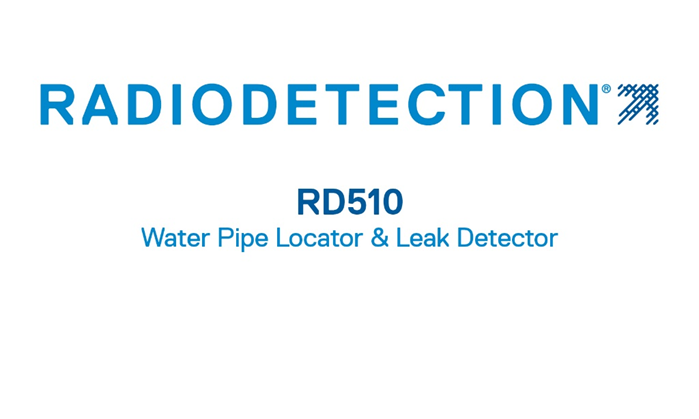

Opstartscherm

Het opstartscherm wordt weergegeven tijdens het opstarten. Er is een voortgangsbalk onderin het scherm.

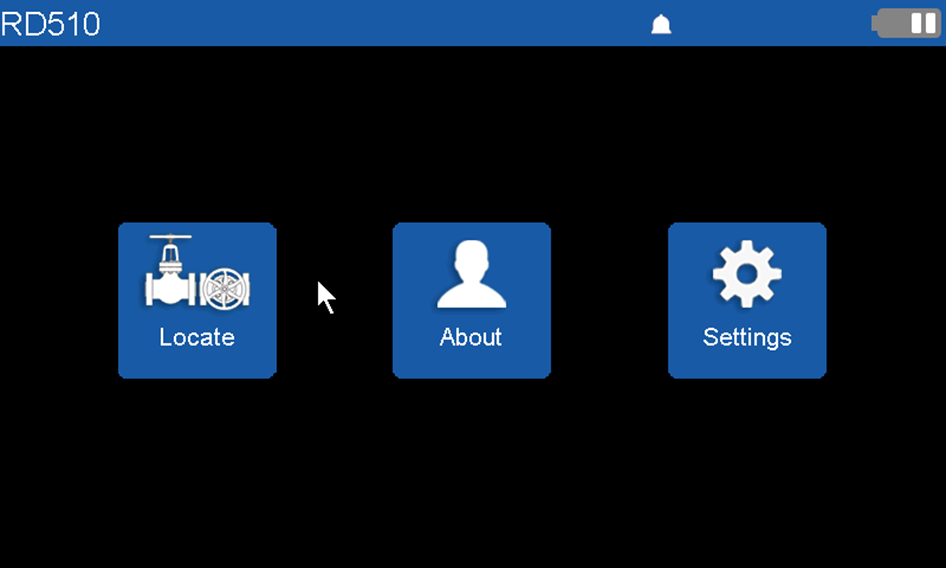

Startpagina

1. Sensorpictogram – alleen zichtbaar als de akoestische sensor is aangesloten
2. Batterijniveau
3. Lokalisatiemenu
4. Informatiescherm
5. Instellingen

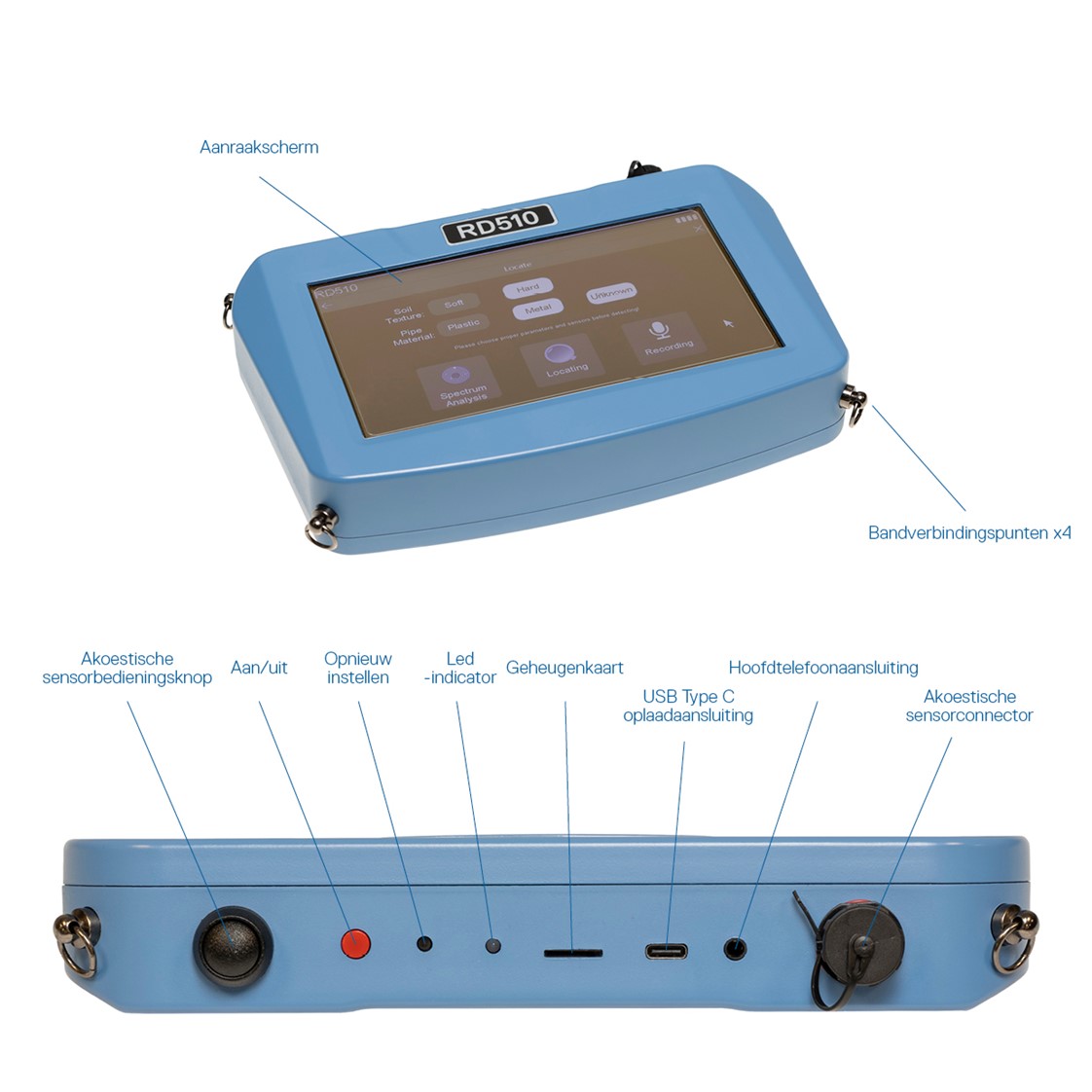

Aanraakscherm / navigatie

De RD510-displayeenheid is een apparaat met aanraakscherm:

• Gebruik uw vinger om te selecteren of te schuiven.
• Tik eenmaal om een menu te openen of een functie te starten.

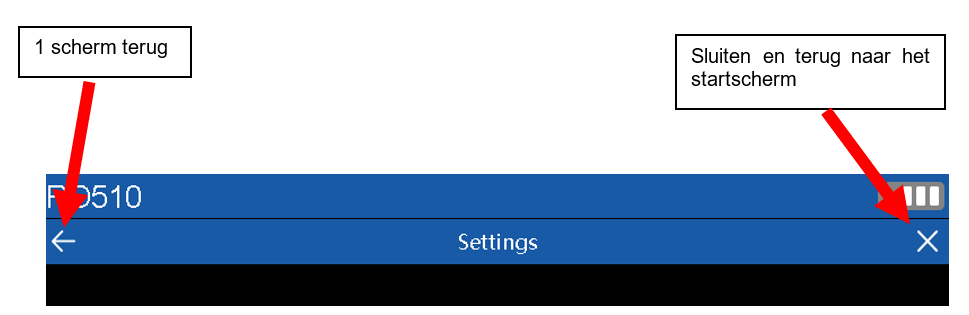

• In een submenu/scherm kunt u de 2 pictogrammen op de navigatiebalk gebruiken.

	brengt u naar het vorige scherm
	sluiten en terug naar het startscherm

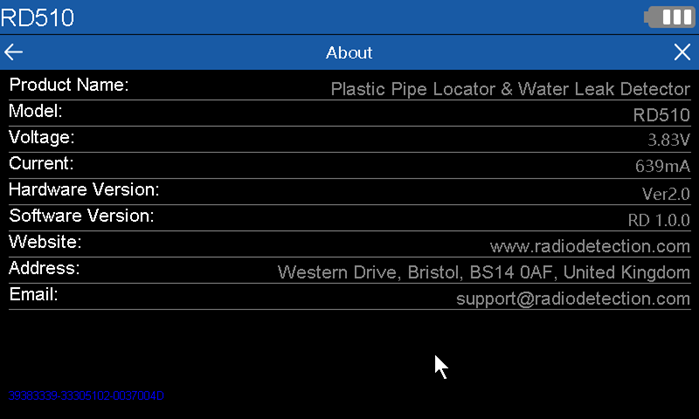

About (Over)

Dit scherm geeft algemene informatie over uw RD510-displayeenheid en de contactgegevens van Radiodetection.

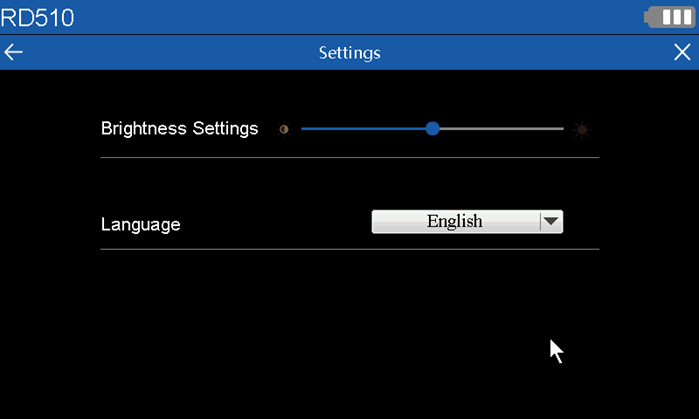

Settings (Instellingen)

Dit scherm geeft toegang tot de instellingen van de RD510:

• Brightness (Helderheid)
Dit is een schuifbalk. Deze wordt bij een reset teruggezet naar het midden (standaard).

• Language (Taal)
Alleen Engels wordt ondersteund.
