Een lek kan het beste worden opgespoord als de locatie van een leiding is bepaald en de Pulse Water Transmitter nog niet is aangesloten.

Spectrum Analysis Mode

Select the Spectrum Analysis Option

Within the Spectrum Analysis mode, you will be able to adjust the Gain and Band Pass filter to adjust any unwanted noise from your area of interest. The screen will display several bar graph responses consistent with the signal applied by the pulse water transmitter.

Move parallel along the identified pipe at regular intervals, every 1m to 2m without any changes to the Gain or Band Pass filter.

When moving along the located pipe there will be significantly more noise at a leakage area. High points of noise confirmed with high spectrum analysis readings, identify suspected leakage areas.

At these suspected leakage area(s) go into Locating mode.

Lokalisatiemodus

Plaats de grondmicrofoon links van een vermoedelijke leidinglocatie op ongeveer 1 m afstand.

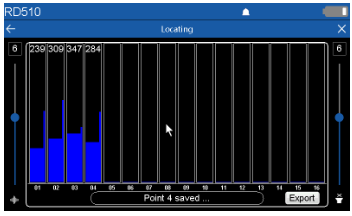

Klik op kolombalk 01 om een meting te starten en te stoppen.

Er zijn 2 kolommen:

Een dikke kolom die het ondergrondse geluid is, de dunne kolom aan de rechterkant vertegenwoordigt een ogenblikkelijk geluid. Er is ook een nummer bovenaan de kolom dat begint met rood dat de signaalwaarde weergeeft.

Wacht tot het gemiddelde geluid weergegeven door de dikke kolom is gestabiliseerd. Dit duurt enkele seconden. Nadat de kolom is gestabiliseerd, drukt u nogmaals op de kolom en wordt de meting vergrendeld. De signaalwaarde bovenaan de kolom verandert van ROOD naar WIT.
Verplaats de grondmicrofoonsensor naar rechts in de richting van het doel en herhaal het proces. Uiteindelijk gaat u voorbij het vermoedelijke doel.

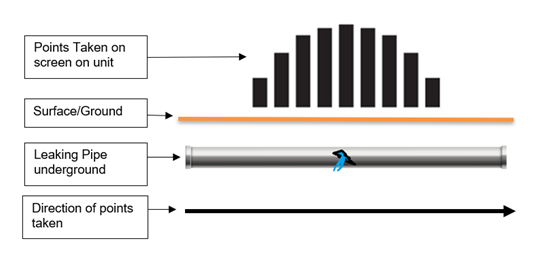

U bouwt meerdere balken op zoals in het bovenstaande diagram. De leiding bevindt zich onder de hoogste dikke kolom.

Het doel is om punten voor en na het vermoedelijke doel te nemen om een piekrespons te krijgen wanneer u direct boven het doel bent.

Wanneer dit diagram is voltooid, kunt u de afbeelding exporteren door op de knop Export (Exporteren) te drukken. Hierdoor wordt de afbeelding op de geheugenkaart opgeslagen. Deze afbeeldingen kunnen worden bekeken door de bedieningseenheid op een pc aan te sluiten.
