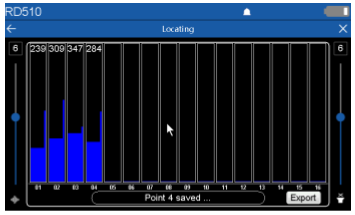

RD510-scherm Locating (Lokaliseren)
Wanneer de sensor is aangesloten en ingeschakeld, kunt u met dit scherm tot 16 metingen verrichten om de locatie van de leiding of het lek beter te bepalen.
Zo schakelt u de akoestische sensor in:

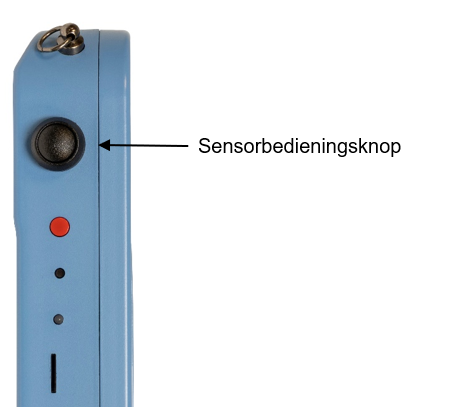

- Schakel de ingang van de akoestische sensor in door eenmaal op de sensorbedieningsknop te drukken.
Er zijn 2 bedieningselementen beschikbaar:
Volume: gebruik dit om het geluidsniveau van uw hoofdtelefoon te regelen.
WAARSCHUWING: Een te hoog volume kan gehoorschade veroorzaken.
Gain (Versterking): gebruik dit om de gevoeligheid te verhogen/verlagen.
OPMERKING: Stel de versterking alleen in tijdens de eerste meting om voor consistentie tijdens alle metingen te zorgen.
Zo start u een meting:
-
Verplaats de akoestische sensor naar de gewenste locatie.
-
Haal uw hand van de handgreep (om te voorkomen dat u ruis toevoegt aan de sensor) en zorg dat u geen andere geluiden maakt.
- Tik op kolom 01, waarna het apparaat 2 kolommen weergeeft:
- een dikke kolom die het gemiddelde is van het ondergrondse geluid dat alle willekeurige ruis wegfiltert;
- een dunne kolom rechts die de momentane ruis voorstelt.
4. Zodra de meting stabiel is, kunt u de meting vergrendelen door nogmaals op kolom 01 te drukken waarna de kleur van de signaalwaarde van rood naar wit verandert.
5. Verplaats de akoestische sensor naar de volgende positie, tik op kolom 02 en herhaal stap 4 door op kolom 02 te drukken die nu de meting uitvoert.
6. Herhaal stap 4 en 5 hierboven totdat de metingen zijn voltooid.
De piekstaaf geeft de doelpositie aan.
Ideale piekaudiometingen van de doelleiding
U kunt de afbeelding exporteren door op de knop Export (Exporteren) te drukken. Hierdoor wordt de afbeelding op de geheugenkaart opgeslagen. Deze afbeeldingen kunnen worden bekeken door de bedieningseenheid op een pc aan te sluiten.
