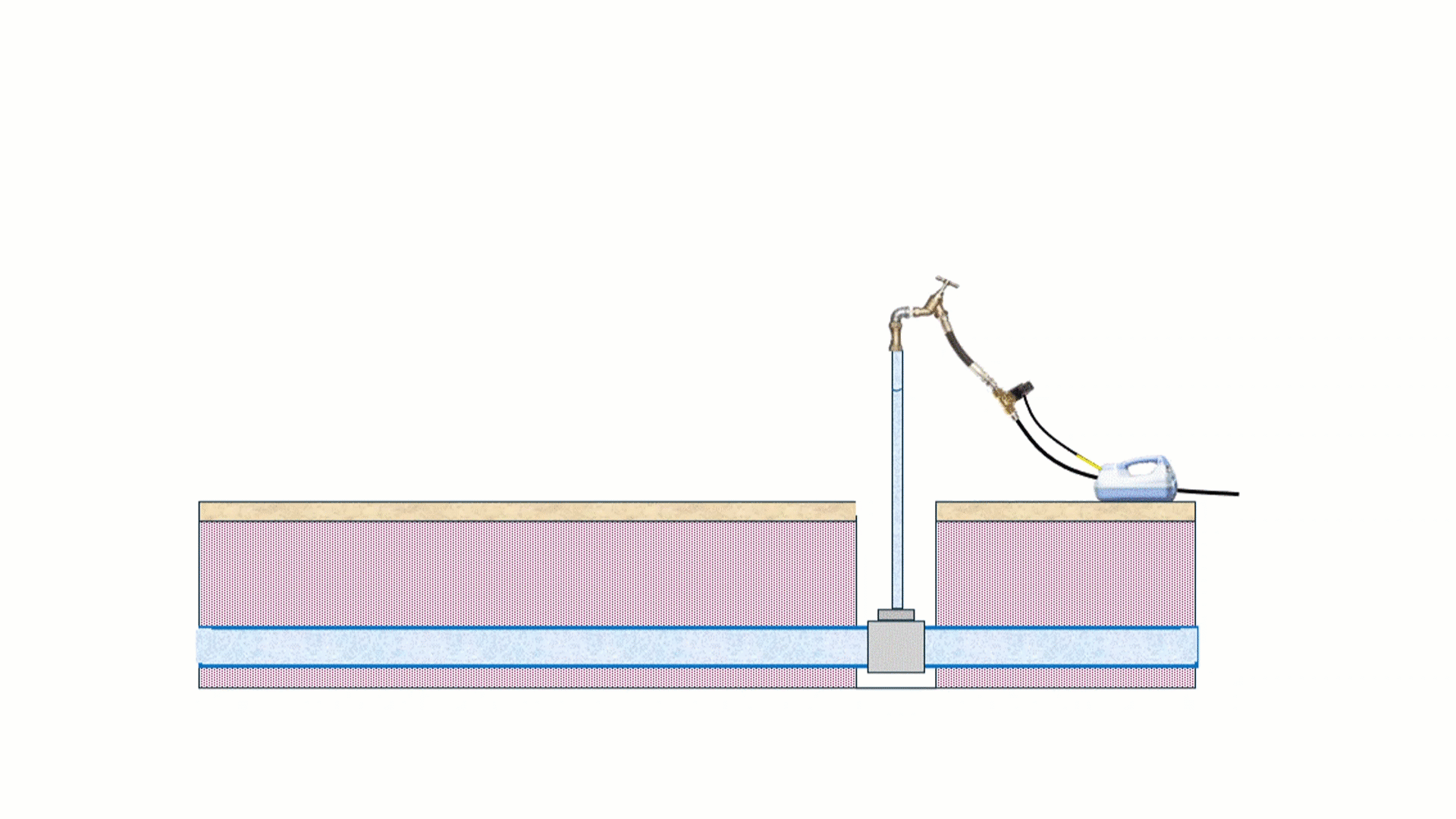

De gepulseerde zender produceert het signaal dat door de akoestische sensor wordt opgepikt.
De gepulseerde zender produceert dit signaal door automatisch een gepulseerde waterklep te openen en te sluiten, waardoor er gedurende een korte periode afwisselend water uit een leiding stroomt. Deze regelmatige onderbreking van de waterstroom zorgt voor drukveranderingen in de waterleiding die als golven door de leiding bewegen en lichte beweging in de wanden van de waterleiding veroorzaken. De akoestische sensor vangt het geluid op dat aan het grondoppervlak wordt gegenereerd door de beweging van de leiding en geeft de gebruiker een meting van de sterkte van het geluid. De gebruiker lokaliseert de ondergrondse leiding door het maximale (piek)signaalniveau aan de oppervlakte te vinden.

The Acoustic Sensor picks up the sound generated by the pipe motion at the ground surface and provides a measure of the strength of the sound to the user. The user locates the underground pipe by finding the maximum (peak) signal level on the surface.

Gepulseerde zenders worden aangesloten op sprinklerkoppen, slangaansluitingen, watermeters, brandkranen en afvoerleidingen.

Gepulseerde waterzenders worden geleverd met:

• Demperslang met aan/uit-klep
• Afvoerslang
• Filterring (niet afgebeeld in de bovenstaande afbeelding)

Gepulseerde waterkleppen worden geleverd met imperiale of metrische fittingen, afhankelijk van uw regio.

Spoel de plaats van aansluiting altijd door totdat het stromende water vrij is van roest, slib, afdichtingsmiddelen en vreemde materialen voordat u een gepulseerde zenderklep op de waterleiding aansluit.

Gebruik altijd de meegeleverde filterring op de inlaat van de gepulseerde waterklep.

Controleer de filterzeef (dat zich in de inlaat van de gepulseerde zender bevindt) op vuil. Verwijder en reinig de zeef als deze vuil is. Vervang de filterring als de zeef beschadigd is.

OPMERKING: Waterleidingen moeten vol zijn en onder druk staan. Het optimale drukbereik is 3 tot 7 bar.

WAARSCHUWING: Controleer altijd of de maximale druk van uw gepulseerde waterklep binnen de druk van de doelwaterleiding ligt door de gekleurde krimpkous op de leiding te controleren:

• Geel: maximaal 4 bar
• Rood: maximaal 10 bar
