RD7100-systeem: Overzicht Tx-1, Tx-5 en Tx-10 zenders
VolgenFuncties zender
1. Toetsenbord. 2. LCD-scherm. 3. Afneembare accessoirebak. 4. D-celbatterijhouder 5. Optionele oplaadbare lithium-ionbatterij
|
|

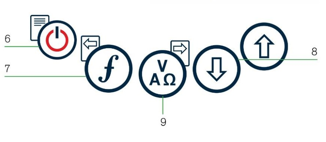

Toetsenbord zender
6. Aan / uit-toets: Hiermee schakelt u het apparaat aan en uit. Opent het menu van de zender. 7. Frequentietoets : Selecteert de frequentie. Menu-navigatietoets. 8. Pijltje omhoog en omlaag: Past het niveau van het uitgangssignaal aan. Bladert door de menuopties. 9. Meetsleutel: wordt gebruikt om spannings- en impedantiemetingen uit te voeren. Opent een submenu. |
![]() |

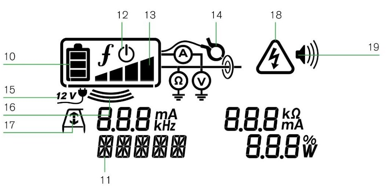

Pictogrammen zenderscherm
10. Pictogram batterij: Geeft aan hoeveel energie de batterij nog heeft. 11. Alfanumerieke beschrijving van geselecteerde bedieningsmodus. 12. Standby-pictogram: verschijnt wanneer de zender zich in de standby-modus bevindt Uitgangsniveau: geeft het uitgangsvermogen van de zender weer. 14. Accessoire- of meetindicators: geeft aan of een accessoire is aangesloten of dat de meetmodus actief is 15. DC-pictogram: Wordt weergegeven als de zender wordt gevoed door een externe DC-voeding 16. Inductie-indicator: Wordt weergegeven als de zender in Inductiemodus staat 17. A-Frame (alleen Tx-5 en Tx-10): Geeft aan dat de zender in foutopsporingsmodus staat 18. Indicatie spanningswaarschuwing: Geeft aan dat de zender een potentieel gevaarlijk spanningsniveau afgeeft 19. Pictogram volume: Geeft het volumeniveau weer |
![]() |
|
