Diepte- en stroomaflezingen: deel 2

Volgen

Stroommetingen

Een nutsvoorziening identificeren aan de hand van stroommetingen

Het meten van de huidige waarde op een lijn helpt bij het bevestigen van de identiteit van de lijn en kan informatie verschaffen over de conditie van de isolatie van de kabel of coating van de pijpleiding.

Over stroommetingen

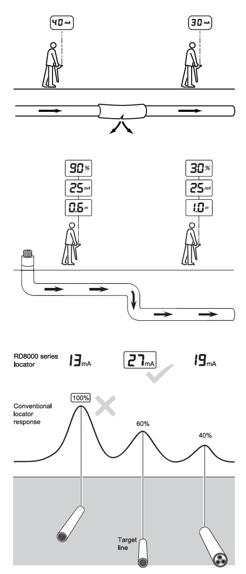

De zender brengt een signaal of stroom over op een doellijn. De stroomsterkte daalt als de afstand tot de zender toeneemt. Deze snelheid van daling is afhankelijk van het soort lijn en bodemcondities. Ongeacht het soort lijn en de gebruikte frequentie, moet de snelheid van dalen consistent zijn, zonder plotselinge verlagingen of veranderingen. Alle plotselinge of abrupte wijzigingen in stroom geven aan dat de lijn of de conditie ervan gewijzigd is.

Stroommetingen

In drukke gebieden waar meer dan één lijn aanwezig is, kan de kabelzoeker soms een sterk signaal detecteren van een aangrenzende lijn waaraan het signaal gekoppeld is of waarmee het gemeenschappelijke grond deelt omdat deze dichter bij het oppervlak ligt. Hoewel stroommetingen compensatie hebben voor diepte, wordt de signaalrespons minder als de diepte stijgt.

Niet de lijn met de hoogste respons, maar de lijn met de hoogste stroommeting is de doellijn waarop het zendersignaal is aangesloten.

Het meten van stroom biedt handige informatie over de positie van bochten en splitsingen. Het meten van stroom na een t-bocht geeft de hoofdlijn weer die meer stroom trekt langs een langere lengte.

Stroommetingen doen

Een zendersignaal toepassen

Het zendersignaal kan op dezelfde wijze aangesloten, geklemd of geïnduceerd worden op de doellijn als het signaal voor lijntracering wordt toegepast.

WAARSCHUWING! Een directe verbinding met geleiders die onder spanning staan, is POTENTIEEL DODELIJK. Directe verbindingen met geleiders die onder spanning staan mogen alleen gemaakt worden door gekwalificeerd personeel met behulp van de juiste producten die geschikt zijn voor verbinding met lijnen die onder spanning staan.

Signaalstroommetingen

Stel de locatie van de lijn vast en bevestig de nauwkeurigheid van het piekpunt met een nulpijlen. Controleer of de kabelzoeker direct boven de lijn is, de antennes op de juiste hoeken staan en of hij verticaal is.

De kabelzoeker schat en toont automatisch de diepte op het scherm.

Een signaal dat gekoppeld is aan een lijn in de buurt kan de nauwkeurigheid van de meting verstoren. Als de nauwkeurigheid van de meting twijfelachtig is, onderzoek dan de omgeving om te controleren of andere lijnen in de buurt het signaal afgeven. Als andere signalen ruis veroorzaken, kan het nodig zijn de stroommeting op een ander punt in de lijn uit te voeren.

Beide antennes zijn nodig om een stroommeting te doen, en een accessoireantenne voor de kabelzoeker als een normale tang of stethoscoop kan niet gebruikt worden. Omdat het meten van stroom een functie van diepte is, is dit alleen beschikbaar in actieve lokalisatiemodi.

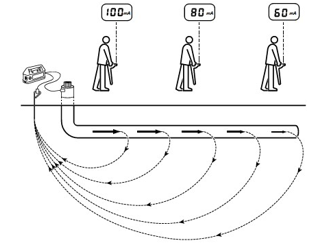

Stroommetingen met behulp van zendersignalen
