Systeemoverzicht

Volgen

RD7200 -kabelzoeker

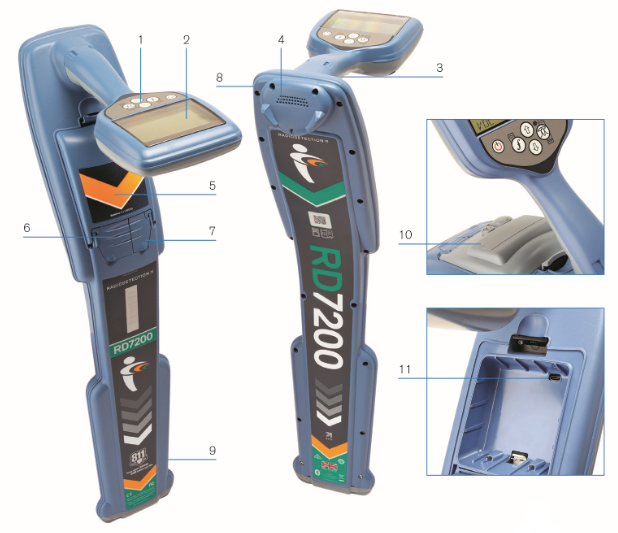

Functies kabelzoeker


  1. Toetsenbord
  2. LCD-scherm met automatische verlichting
  3. Haptische (trillings)feedback
  4. Luidspreker
  5. Batterijvak
  6. Aansluiting accessoires
  7. Aansluiting hoofdtelefoon
  8. Bluetooth-module-antenne
  9. Zwaaiwaarschuwingssysteem
  10. Optionele lithium-ionbatterij
  11. USB-poort (in batterijvak)



Kabelzoeker toetsenbord




12. Toets Aan/uit power Key.png: Hiermee schakelt u het apparaat aan en uit. Opent het menu van de kabelzoeker.

13. Frequentietoets frequency key.png: Selecteert de frequentie. Sluit het submenu.

14. Pijl omhoog en omlaag Up key.png Down key.png: Past de signaalsterkte van de kabelzoeker aan. Bladert door de menuopties.

15. Antennetoets antenna key.png: wisselen tussen de modi Piek, Piek+, Nul en Geleiding. Opent een submenu.

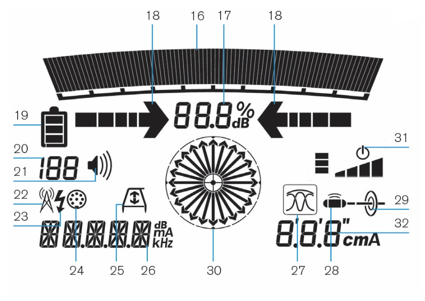

Schermpictogrammen ontvanger



Screen icons.png

16. Geeft de signaalsterkte en piekmarkering aan
17. Signaalsterkte: Numerieke weergave van signaalsterkte
18. Geleidepijltjes nul/proportioneel: Geeft de locatie weer van de lijn, relatief aan de kabelzoeker
19. Pictogram batterij: Geeft het batterijniveau aan
20. Versterkingswaarde
21. Pictogram volume: Geeft het volumeniveau weer
22. Radiomodus: Geeft aan of de radiomodus actief is
23. Stroommodus: Geeft aan of de stroommodus actief is
24. Indicatie accessoires: Geeft aan wanneer een accessoire is aangesloten
25. Pictogram A-Frame: Geeft aan of het A-Frame is aangesloten
26. Weergave frequentie/stroom/menu
27. Pictogram Antennemodus: Geeft antenneselectie weer: Piek, nul, piek+ en geleidingsmodus (afhankelijk van het model)
28. Sondepictogram: Geeft aan of de signaalbron van een sonde is
29. Pictogram Lijn: Geeft aan of de signaalbron van een lijn is
30. Kompasindicator: Geeft de richting van de gelokaliseerde kabel weer ten opzichte van de ontvanger.
31. Indicatielampje stand-by zender
32. Dieptemeting
