RD7200-systeem: Overzicht Tx-5 en Tx-10 zenders

Volgen

Tx-5- en Tx-10-zenders

tx-5 and tx-10.png

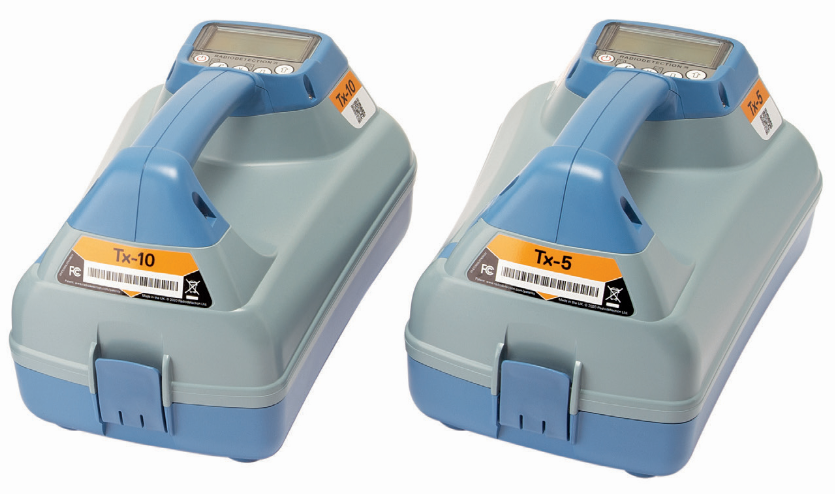

Tx-5- en Tx-10-signaalzenders

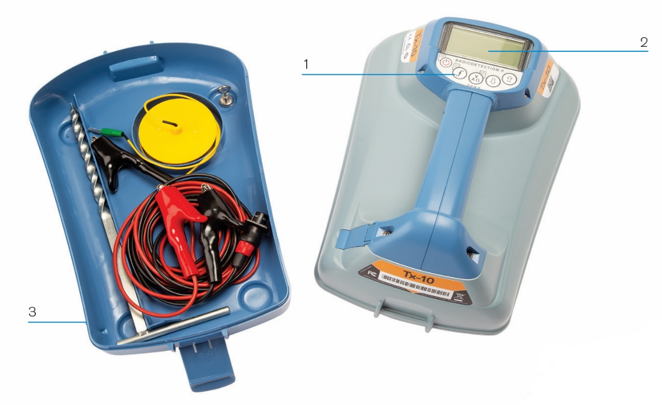

Functies zender


1.Toetsenbord.
2 LCD-scherm.
3 Afneembare accessoirebak.

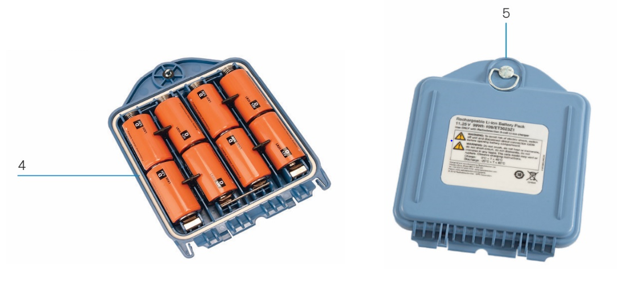

4. D-celbatterijhouder.
5. Optionele oplaadbare lithium-ionbatterij.

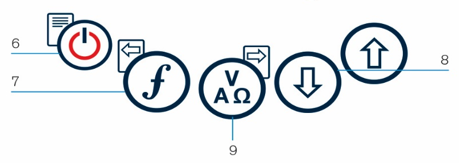

Toetsenbord zender




6. Toets Aan/uit power key.png: Hiermee schakelt u het apparaat aan en uit. Opent het menu van de zender.
7. Frequentietoets frequency key.png: Selecteert de frequentie. Menu navigatietoets.

8. Pijl omhoog en omlaag up arrow.png down arrow.png: Past het niveau van het uitgangssignaal aan. Bladert door de menuopties.

9. Metingstoets measure key.png: Wordt gebruikt om spannings- en impedantiemetingen te doen.
Opent een submenu.

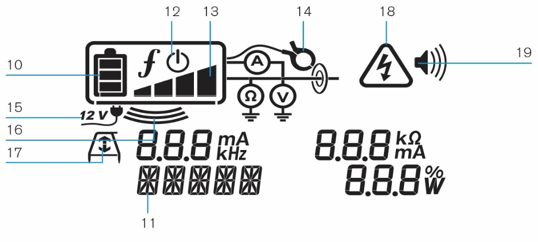

Pictogrammen zenderscherm



Screen icons.png

10. Pictogram batterij: Geeft het batterijniveau aan
11. Alfanumerieke beschrijving van geselecteerde bedieningsmodus
12. Pictogram Standby: Geeft aan dat de zender in Standby-modus staat
13. Uitgangsniveau: Geeft de uitgangsvoeding van de zender weer
14. Accessoire- of meetindicatoren: Geeft aan of een accessoire is aangesloten of metingsmodus actief is
15. Pictogram DC: Wordt weergegeven als de zender wordt gevoed door een externe DC-voeding
16. Indicator inductie: Wordt weergegeven als de zender in Inductiemodus staat
17. A-Frame (alleen Tx-5 en Tx-10): Geeft aan dat de zender in foutopsporingsmodus staat
18. Indicatie spanningswaarschuwing: Geeft aan dat de zender een potentieel gevaarlijk spanningsniveau afgeeft
19. Pictogram volume: Geeft het volumeniveau weer
