RD8200: Systeemoverzicht

Volgen

RD8200-zoeker

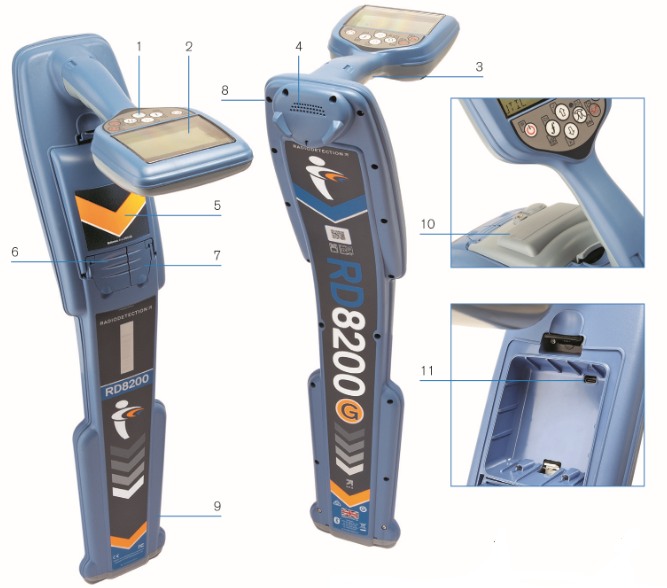

Functies kabelzoeker

locator features.png



  1. Toetsenbord
  2. LCD-scherm met automatische verlichting
  3. Haptische (trillings)feedback
  4. Luidspreker
  5. Batterijvak
  6. Aansluiting accessoires
  7. Aansluiting hoofdtelefoon
  8. Bluetooth-module-antenne
  9. Zwaaiwaarschuwingssysteem
  10. Optionele lithium-ionbatterij
  11. USB-poort (in batterijvak)
  12.

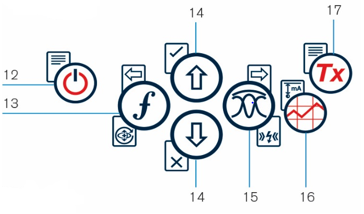

Kabelzoeker toetsenbord




12. Toets Aan/uit power Key.png: Hiermee schakelt u het apparaat aan en uit. Opent het menu van de kabelzoeker.

13. Frequentietoets frequency key.png: Selecteert de frequentie. Sluit het submenu.

14. Pijl omhoog en omlaag Up key.png Down key.png: Past de signaalsterkte van de kabelzoeker aan. Bladert door de menuopties.

15. Antennetoets antenna key.png: wisselen tussen de modi Piek, Piek+, Nul, Brede piek en Geleide-antenne.

Opent een submenu.

16. Onderzoekstoets survey key.png : Slaat onderzoeksmetingen op en stuurt ze naar een gekoppeld apparaat.

17. Zender toets transmitter key.png : Verzendt iLOC-opdrachten naar Bluetooth-zenders.

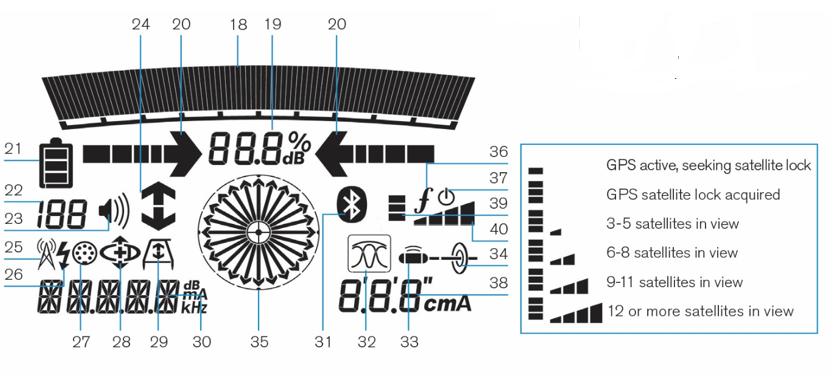

Schermpictogrammen ontvanger




18. Geeft de signaalsterkte en piekmarkering aan.

19. Signaalsterkte: Numerieke weergave van signaalsterkte.

20. Piek- /proportionele pijlen: Geeft de locatie weer van de lijn, relatief aan de kabelzoeker.

21. Pictogram batterij: Geeft het batterijniveau aan.

22. Versterking en lognummer: Geeft even het lognummer weer nadat een onderzoeksmeting op het geheugen is opgeslagen.

23. Pictogram volume: Geeft het volumeniveau weer.

24. Stroomrichtingspijlen.

25. Radiomodus: Geeft aan of de radiomodus actief is.

26. Stroommodus: Geeft aan of de stroommodus actief is.

27. Indicatie accessoires: Geeft aan wanneer een accessoire is aangesloten.

28. SR (CD) - moduspictogram: Geeft aan of de Stroomrichtingsmodus actief is.

29. Pictogram A-Frame: Geeft aan of het A-Frame is aangesloten.

30. Indicator Bedieningsmodus.

31. Pictogram Bluetooth: Geeft de status van de Bluetooth-verbinding weer. Een knipperend pictogram betekent dat het koppelen wordt uitgevoerd. Een verlicht pictogram geeft aan dat de gemaakte verbinding actief is.

32. Pictogram Antennemodus: Geeft antenneselectie weer: Modi Piek, Nul, Brede piek, Piek+ en Geleide-modus.

33. Sondepictogram: Geeft aan of de signaalbron van een sonde is.

34. Pictogram Lijn: Geeft aan of de signaalbron van een lijn is.

35. Kompasindicator: Geeft de richting van de gelokaliseerde kabel weer ten opzichte van de ontvanger.

36. Tx-status (alleen model Tx-10B): Communicatiestatus zender – bevestigt succesvolle communicatie met iLOC.

37. Tx stand-by (alleen model Tx-10B): Geeft aan dat de zender in Standby-modus staat.

38. Indicator Stroom / diepte.

39. GPS-statuspictogram (alleen model 8200G): Eén streep geeft aan dat de GPS actief is. Drie balken geeft aan dat de GPS op het GPS-satellietsysteem is gelockt.

40. Pictogram GPS-signaalkwaliteit (alleen model 8200G): Geeft de kwaliteit aan van het ontvangen signaal.
