SR begrijpen

Stroomrichting een functie waarmee u positief een lijn kunt identificeren op punten die van de toepassing van het signaal weg liggen. Het is zeer wenselijk, zo niet essentieel, voor positieve identificatie van lange afstandslijnen. Deze lijnen kunnen getraceerd en positief geïdentificeerd worden in dicht bekabelde gebieden of als ze parallel aan andere lijnen lopen.

De SR-functie op de RD8200-zoekers geeft de richting van de huidige stroomrichting op een lijn weer. Identificatie van de doellijn wordt bereikt als op het scherm van de kabelzoeker wordt aangegeven dat de huidige stroomrichting naar voren is en weg van het punt van toepassing van het zendersignaal.

Een signaal dat gekoppeld is aan naastgelegen lijnen vindt een retourpad naar het punt van de originele toepassing van het signaal. Dit wordt aangegeven door de pijl op de kabelzoeker die terugwijst richting de zender.

Dit in tegenstelling tot de naar voren wijzende pijl die de doellijn aangeeft.

Het SR-zendersignaal dient direct gekoppeld te worden aan de doellijn met een externe grondverbinding. De meeste SR-signalen hebben een lage frequentie, waardoor ze ongeschikt zijn voor aansluiting met een normale tang of inductie.  Deze kunnen echter wel aangesloten worden met een SR-tang van een zender.

Stroomrichting (SR) gebruiken om te helpen bij lijnidentificatie

RD8200-zoekers en Tx10- en Tx10B-zenders beschikken over verschillende SR-frequenties waarmee u de richting van de stroom door een doellijn kunt vaststellen.

OPMERKING: De zender en kabelzoeker moeten beide dezelfde SR-frequentie of -frequenties geïnstalleerd hebben om de functie te kunnen gebruiken. Als u meer dan één SR-frequentie geïnstalleerd hebt, zorg er dan voor dat de zender en kabelzoeker beide zijn ingesteld op dezelfde SR-frequentie. De SR-frequenties op zowel de zoeker als de zender worden aangeduid met het pictogram  op het scherm.

Stroomrichting

Ga als volgt te werk om de SR-frequentie te selecteren:

Zender

1. Schakel de zender uit.
2. Sluit de zender aan op de doelkabel of pijpleiding, via een directe verbinding of door middel van een SR-tang.
3. Schakel de zender in.
4. Druk op de toets  tot de SR-frequentie wordt weergegeven.

SR is een combinatie van twee frequenties, een SR-frequentie en een lokalisatiefrequentie.

Kabelzoeker

1. Druk op de toets tot de SR-frequentie wordt weergegeven, aangegeven door het pictogram  .

4 kHz SR

RD8200-modellen beschikken over een 4 kHz-frequentie met stroomrichting.  Met deze frequentie kunt u SR gebruiken voor het identificeren van een doellijn op hogere impedantiekabels als telefoonkabels en kabeltelevisie.

CD reset

Over SR reset

Als u een signaal op heel lange doellijn traceert, lekt het zendersignaal geleidelijk in de grond door capaciteit. Dit betekent dat de fasehoek van het resterende signaal geleidelijk verandert. U kunt een SR-reset gebruiken om de juiste SR-activiteit opnieuw in te stellen.

Om een SR-reset uit te voeren, houdt u de toets ingedrukt .

Dit wordt een faseverschuiving genoemd en kan optreden wanneer een wisselstroomsignaal in een systeem van geleiders stroomt met een aanzienlijke capaciteit of inductiviteit. De relatieve fasehoek tussen de twee frequenties verandert, maar alleen over langere afstanden.

CD reset

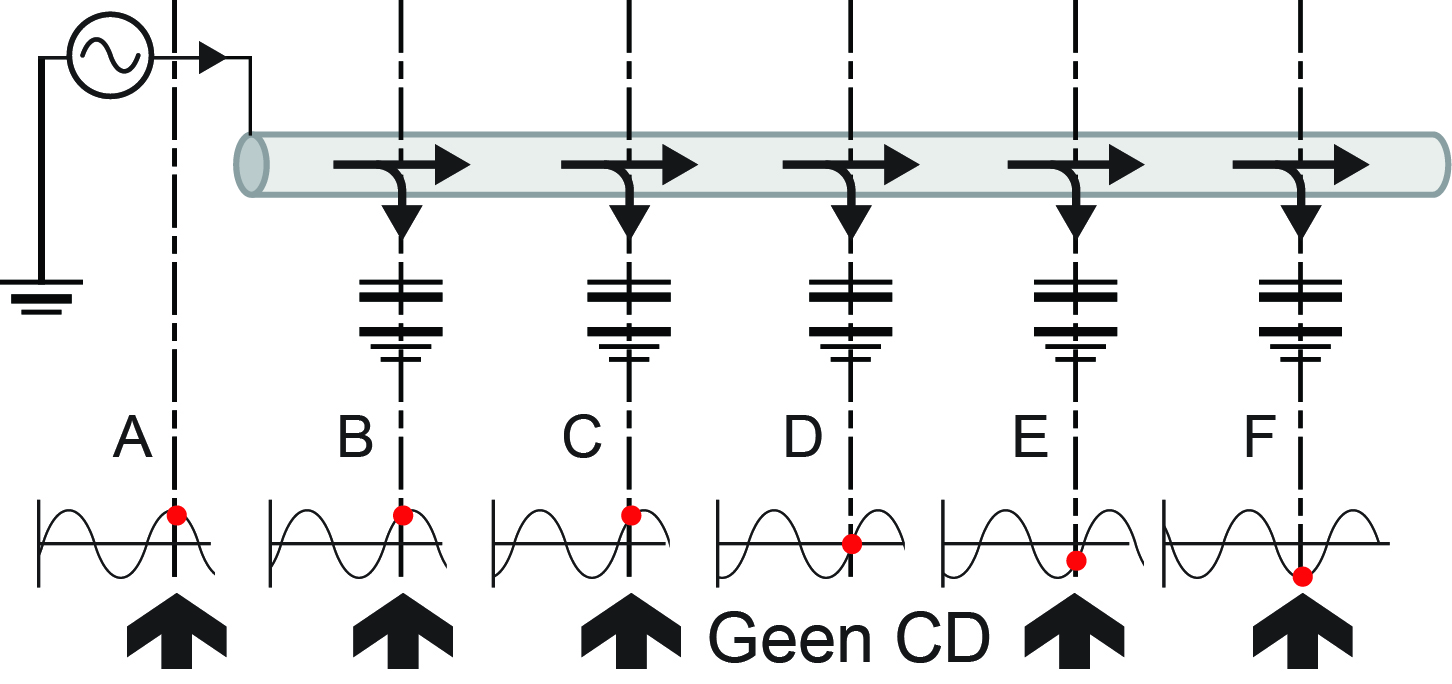

Ziet u een ondergrondse lijn met aanzienlijke capaciteit naar de grond. Dit illustreert de geleidelijke faseverschuiving die langs de lijn optreedt. Het diagram bevat een referentiepunt op iedere golf. Eerst ziet u het referentiepunt rechts op de piek van een positieve halve cyclus (A). Hij verplaatst zich geleidelijk richting het nulkruispunt (D) en eindigt op de piek van een negatieve halve cyclus (F). De richting is verschoven van voorwaarts naar achterwaarts. Op het tussenpunt (D) kan de stroomrichting niet bepaald worden. Op dit punt knipperen de SR-pijlen op de RD8200-kabelzoeker. In het voorbeeld in de illustratie is de respons door terug te keren naar (C), wat het laatste punt was waar een SR-meting behaald is, en de SR te resetten, bij (C) gelijk aan die van (A).

In de meeste gevallen treedt de fasehoekverschuiving pas op na vele kilometers vanaf de zender en in sommige gevallen kan het resetten van de CD pas iedere 20 kilometer nodig zijn.

Een SR-reset uitvoeren

U moet elke keer dat u een andere SR-frequentie selecteert een SR-reset uitvoeren. De SR kan alleen gereset worden in de SR-modus.

Om een SR-reset uit te voeren:

Tijdens gebruik van een SR-frequentie,

1. Houd u de toets  ingedrukt.

Anders

1. Druk op de toets om het menu te openen.
2. Blader naar het menu CDR met de toetsen en .
3. Druk op de toets  om het menu CDR te openen.
4. Selecteer JA.
5. Druk op de toets  om de SR te resetten en het hoofdmenu af te sluiten.

SR-tangen en stethoscopen

Op zowel de SR/SM-tang als de SR-stethoscoop staat een pijl die aangeeft in welke richting de tang of stethoscoop staat met betrekking tot de zender. Als de pijl weg van de zender wijst als de SR hersteld wordt, staat op het scherm van de kabelzoeker 000 en in de balkgrafiek 100%. Als de pijl richting de zender wijst, staat op het scherm van de kabelzoeker 111 en is er geen balkgrafiekmeting.

Als u gebruik maakt van een van deze accessoires is het belangrijk de SR te resetten op een bekend punt, in de buurt van de zender, voordat u identificatiemetingen doet.
