C.A.T4 - Instrukcja obsługi

 Przeczytaj instrukcję obsługi.
Używaj urządzenia C.A.T. z generatorem Genny.

1 Połączenie bezpośrednie

Używaj przewodów do łączenia bezpośredniego w celu przesłania sygnału lokalizującego dla danego kabla lub rury. Podłącz czerwony przewód do linii docelowej, a czarny do odpowiedniego punktu uziemienia lub kołka uziemiającego.

Kleszcze Sygnałowe

Jeżeli podłączenie bezpośrednie do kabla lub rury nie jest możliwe, załóż Kleszcze Sygnałowe na docelowy kabel lub rurę. Sygnał lokalizujący zostanie przesłany do docelowego kabla lub rury.

Indukcja

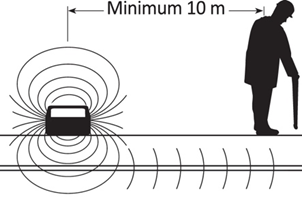

Bez podłączonych akcesoriów, generator Genny może nadawać sygnał lokalizujący do sieci podziemnych znajdujących się w danym obszarze. W tym trybie, generator Genny musi znajdować się co najmniej 10 metrów od urządzenia C.A.T.

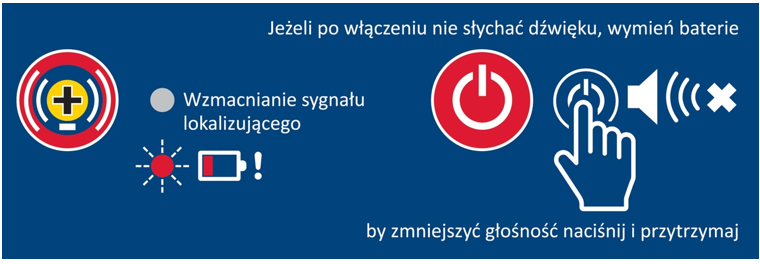

2 Przed uruchomieniem przestaw przełącznik sterowania czułością na maksimum.

Aby równocześnie wykonać skanowanie sygnałów generatora Genny,   zasilania i radiowych użyj trybu unikania.

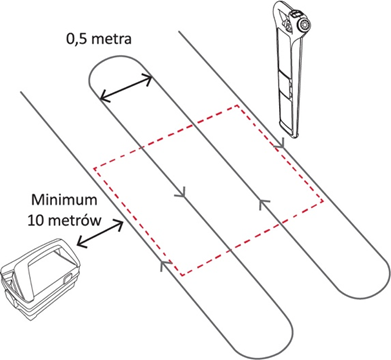

3 Najpierw obejdź obwód proponowanego terenu wykopu. Następnie przejdź wzdłuż planowanego wykopu omiatając go poprzecznymi równoległymi ruchami.  Używając generatora Genny w trybie indukcji, ustaw generator zgodnie z rysunkiem.

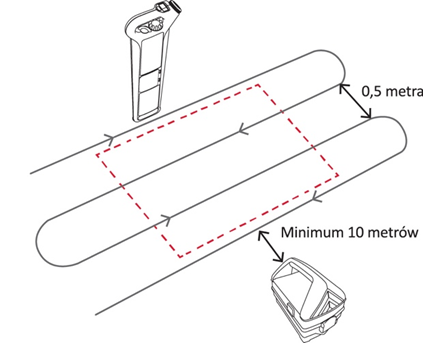

Następnie poruszając się wzdłuż planowanego wykopu omiataj jego szerokość poprzecznymi równoległymi ruchami. Używając generatora Genny w trybie indukcji, ustaw generator zgodnie z rysunkiem.

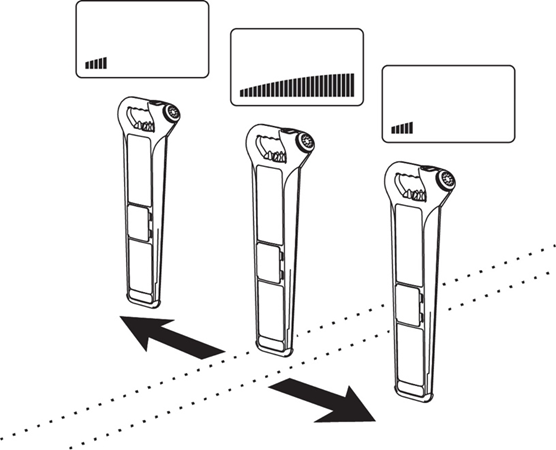

4 Ilość pasków na ekranie i poziom dźwięku rosną w miarę zbliżania się urządzenia C.A.T. do kabla lub rury, a maleją w miarę oddalania. Jeżeli wskazania nad rurą lub kablem przekroczą wartość maksymalną, zmniejsz czułość i wróć spowrotem nad znalezione położenie.  Powtarzając tę czynność możesz wytyczyć położenie kabla lub rury.  W razie potrzeby, w celu wytyczenia określonego kabla lub rury przejdź do trybu dedykowanego.

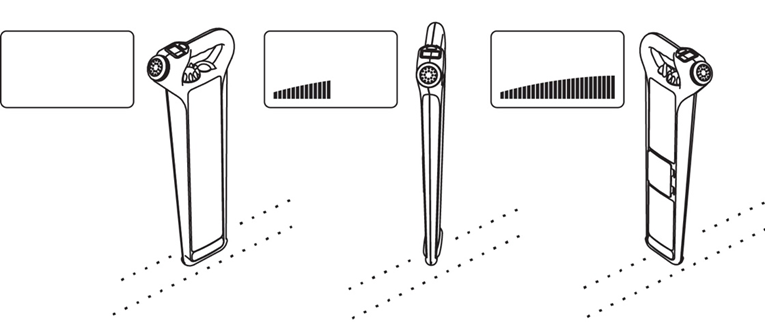

5 Obracając urządzenie C.A.T. nad kablem lub rurą wyznacz ich kierunek. Urządzenie C.A.T. znajduje się dokładnie w poprzek kabla lub rury, jeżeli paski na ekranie i poziom dźwięku są maksymalne, a jeżeli wartości te są minimalne – urządzenie jest dokładnie równoległe do sieci. Sprawdź dokładność zmieniając czułość podczas obracania urządzenia C.A.T.
6 Wytycz rurę lub kabel w miejscu planowanego wykopu i w razie potrzeby oznakuj.  Następnie powróć do omiatania planowanego wykopu.
7 Aby uzyskać wsparcie lub szkolenie skontaktuj się z firmą Radiodetection przez stronę www.radiodetection.com.
Ze względu na bezpieczeństwo sprzętu stanowczo zaleca się coroczny serwis i kalibrację.
Zaawansowane techniki lokalizacji opisano w Instrukcji obsługi.
Firma Radiodetection nie ponosi odpowiedzialności za serwis, kalibrację lub naprawy wykonane przez osoby nieupoważnione.



Genny4 - Opcje użytkowe

Wyjście połączenia bezpośredniego może być niebezpieczne.

Do użytku tylko przez osoby kompetentne/przeszkolone.

Przeczytaj instrukcję obsługi.

Połączenie bezpośrednie

Używaj przewodów do łączenia bezpośredniego w celu przesłania sygnału lokalizującego dla danego kabla lub rury. Podłącz czerwony przewód do linii docelowej, a czarny do odpowiedniego punktu uziemienia lub kołka uziemiającego. Zmiana tonu sygnału dźwiękowego oznacza prawidłowe połączenie.


Kleszcze Sygnałowe

Jeżeli podłączenie bezpośrednie do kabla lub rury nie jest możliwe, załóż Kleszcze sygnałowe na docelowy kabel lub rurę tak, aby Kleszcze były całkowicie zamknięte. Sygnał lokalizujący zostanie przesłany do docelowego kabla lub rury przez Kleszcze. Zmiana tonu sygnału dźwiękowego oznacza prawidłowe połączenie.


Indukcja

Jeżeli połączenie bezpośrednie lub założenie kleszczy sygnałowych nie jest możliwe, generator Genny może indukcyjnie generować sygnał lokalizujący w przewodach na badanym obszarze. W trybie indukcji, generator Genny musi znajdować się co najmniej 10 metrów od urządzenia C.A.T.

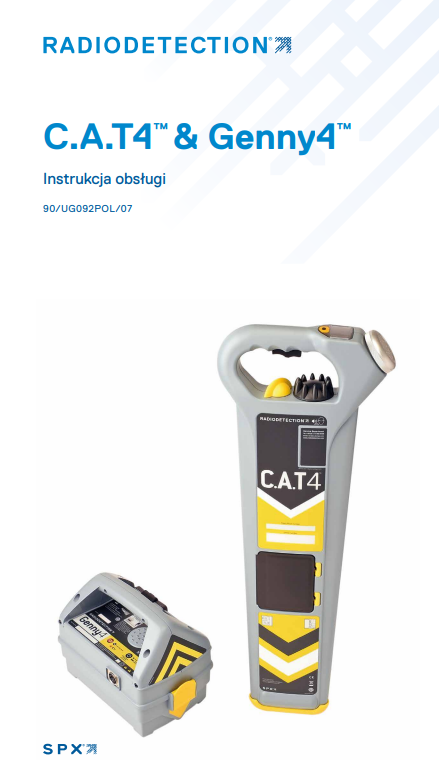

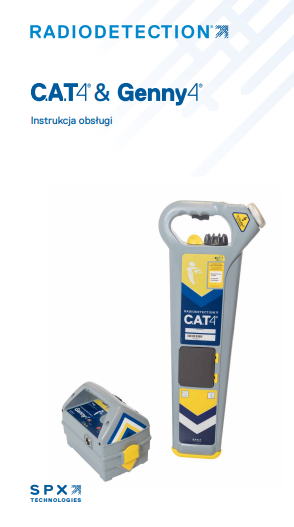

Instrukcja obsługi

90/UG092POL/07

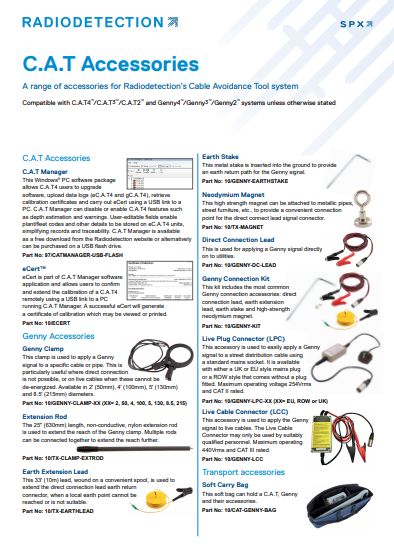

C.A.T Accessories
