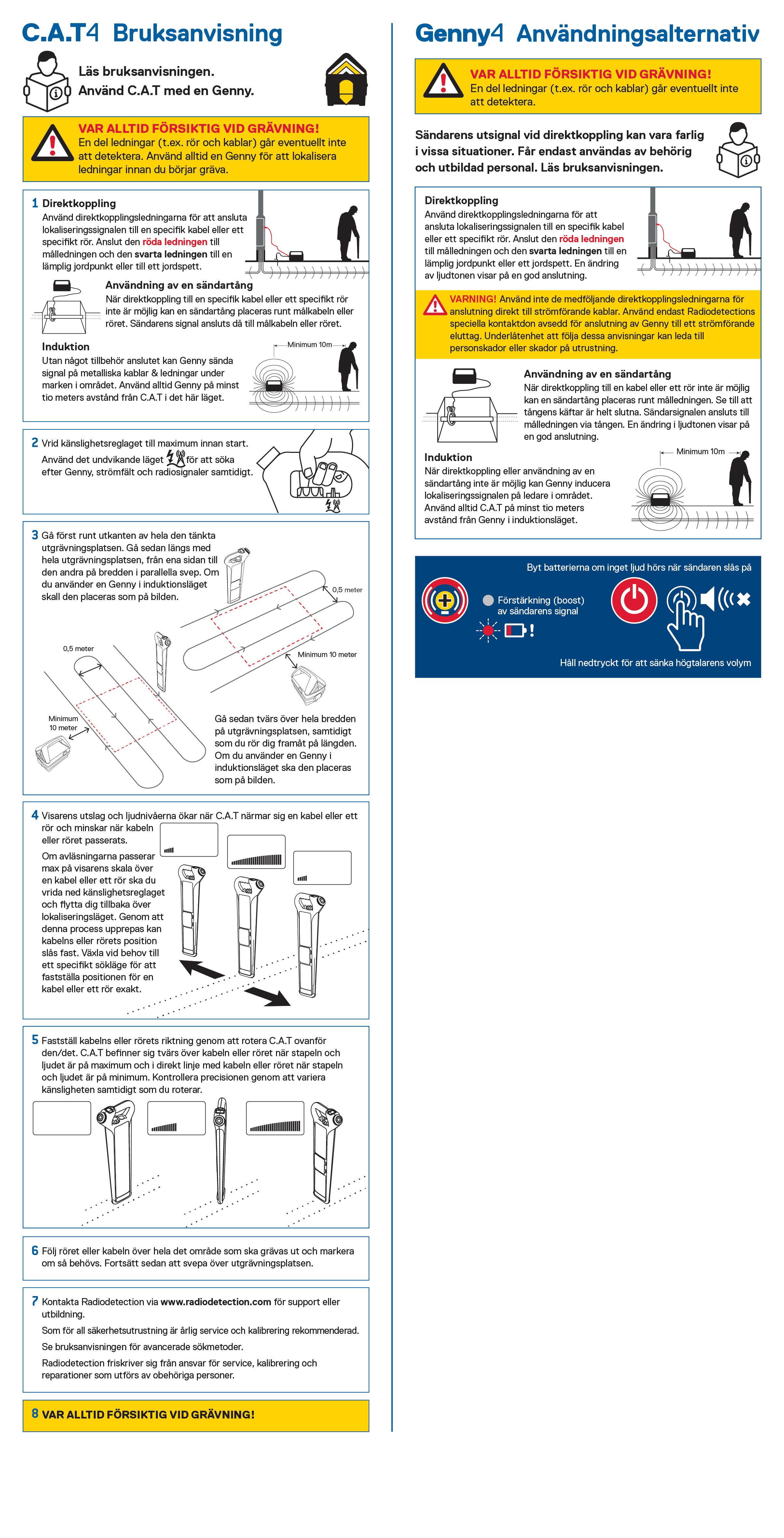

C.A.T4 - Bruksanvisning

 Läs bruksanvisningen.
Använd C.A.T med en Genny.

1 Direktkoppling

Använd direktkopplingsledningarna för att ansluta lokaliseringssignalen till en specifik kabel eller ett specifikt rör. Anslut den röda ledningen till målledningen och den svarta ledningen till en lämplig jordpunkt eller till ett jordspett.

Användning av en sändartång

När direktkoppling till en specifik kabel eller ett specifikt rör inte är möjlig kan en sändartång placeras runt målkabeln eller röret. Sändarens signal ansluts då till målkabeln eller röret.

Induktion

Utan något tillbehör anslutet kan Genny sända signal på metalliska kablar & ledningar under marken i området. Använd alltid Genny på minst tio meters avstånd från C.A.T i det här läget.

2 Vrid känslighetsreglaget till maximum innan start.

Använd det undvikande läget   för att söka efter Genny, strömfält och radiosignaler samtidigt.

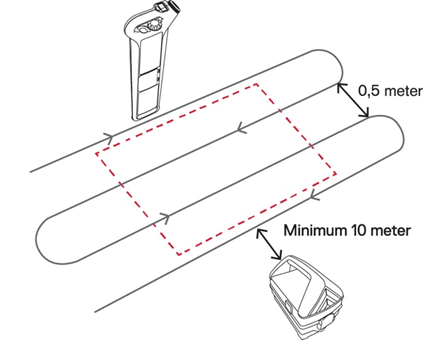

3 Gå först runt utkanten av hela den tänkta utgrävningsplatsen. Gå sedan längs med hela utgrävningsplatsen, från ena sidan till den andra på bredden i parallella svep. Om du använder en Genny i induktionsläget skall den placeras som på bilden.

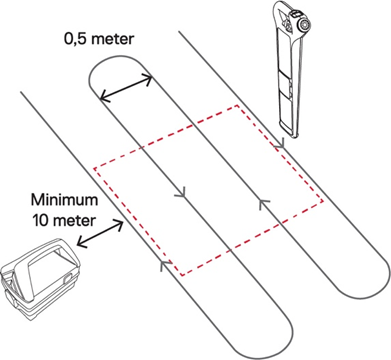

Gå sedan tvärs över hela bredden på utgrävningsplatsen, samtidigt som du rör dig framåt på längden. Om du använder en Genny i induktionsläget ska den placeras som på bilden.

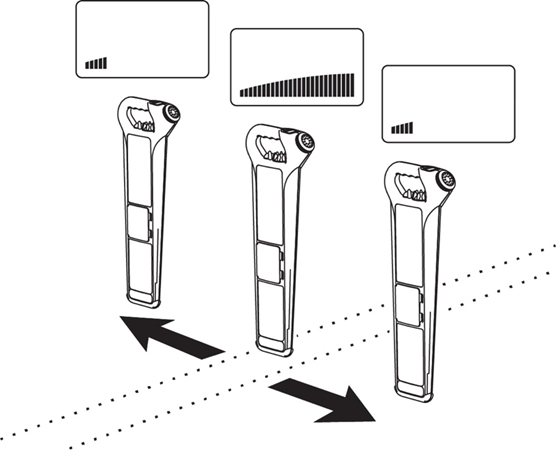

4 Visarens utslag och ljudnivåerna ökar när C.A.T närmar sig en kabel eller ett rör och minskar när kabeln eller röret passerats.
Om avläsningarna passerar max på visarens skala över en kabel eller ett rör ska du vrida ned känslighetsreglaget och flytta dig tillbaka över lokaliseringsläget. Genom att denna process upprepas kan kabelns eller rörets position slås fast. Växla vid behov till ett specifikt sökläge för att fastställa positionen för en kabel eller ett rör exakt.

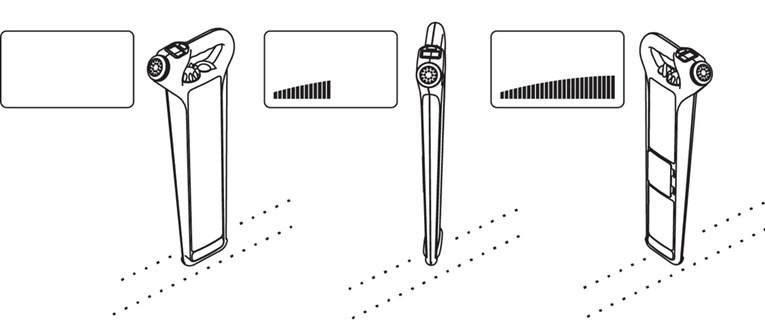

5 Fastställ kabelns eller rörets riktning genom att rotera C.A.T ovanför den/det. C.A.T befinner sig tvärs över kabeln eller röret när stapeln och ljudet är på maximum och i direkt linje med kabeln eller röret när stapeln och ljudet är på minimum. Kontrollera precisionen genom att variera känsligheten samtidigt som du roterar.
6 Följ röret eller kabeln över hela det område som ska grävas ut och markera om så behövs. Fortsätt sedan att svepa över utgrävningsplatsen.
7 Kontakta Radiodetection via www.radiodetection.com för support eller utbildning.
Som för all säkerhetsutrustning är årlig service och kalibrering rekommenderad.
Se bruksanvisningen för avancerade sökmetoder.
Radiodetection friskriver sig från ansvar för service, kalibrering och reparationer som utförs av obehöriga personer.


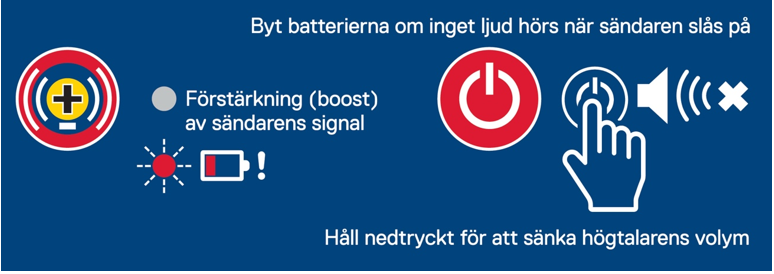

Genny4 - Användningsalternativ

Sändarens utsignal vid direktkoppling kan vara farlig i vissa situationer.

Får endast användas av behörig och utbildad personal.

Läs bruksanvisningen.

Direktkoppling

Använd direktkopplingsledningarna för att ansluta lokaliseringssignalen till en specifik kabel eller ett specifikt rör. Anslut den röda ledningen  till målledningen och den svarta ledningen till en lämplig jordpunkt eller ett jordspett. En ändring av ljudtonen visar på en god anslutning.


Användning av en sändartång

När direktkoppling till en kabel eller ett rör inte är möjlig kan en sändartång placeras runt målledningen. Se till att tångens käftar är helt slutna. Sändarsignalen ansluts till målledningen via tången. En ändring i ljudtonen visar på en god anslutning.


Induktion

När direktkoppling eller användning av en sändartång inte är möjlig kan Genny inducera lokaliseringssignalen på ledare i området. Använd alltid C.A.T på minst tio meters avstånd från Genny i induktionsläget.




User Guide

90/UG092ENG/07

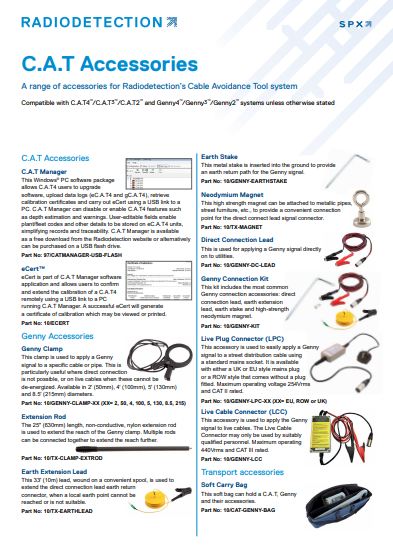

C.A.T Accessories

 90/ACC-CAT-ENG/11
