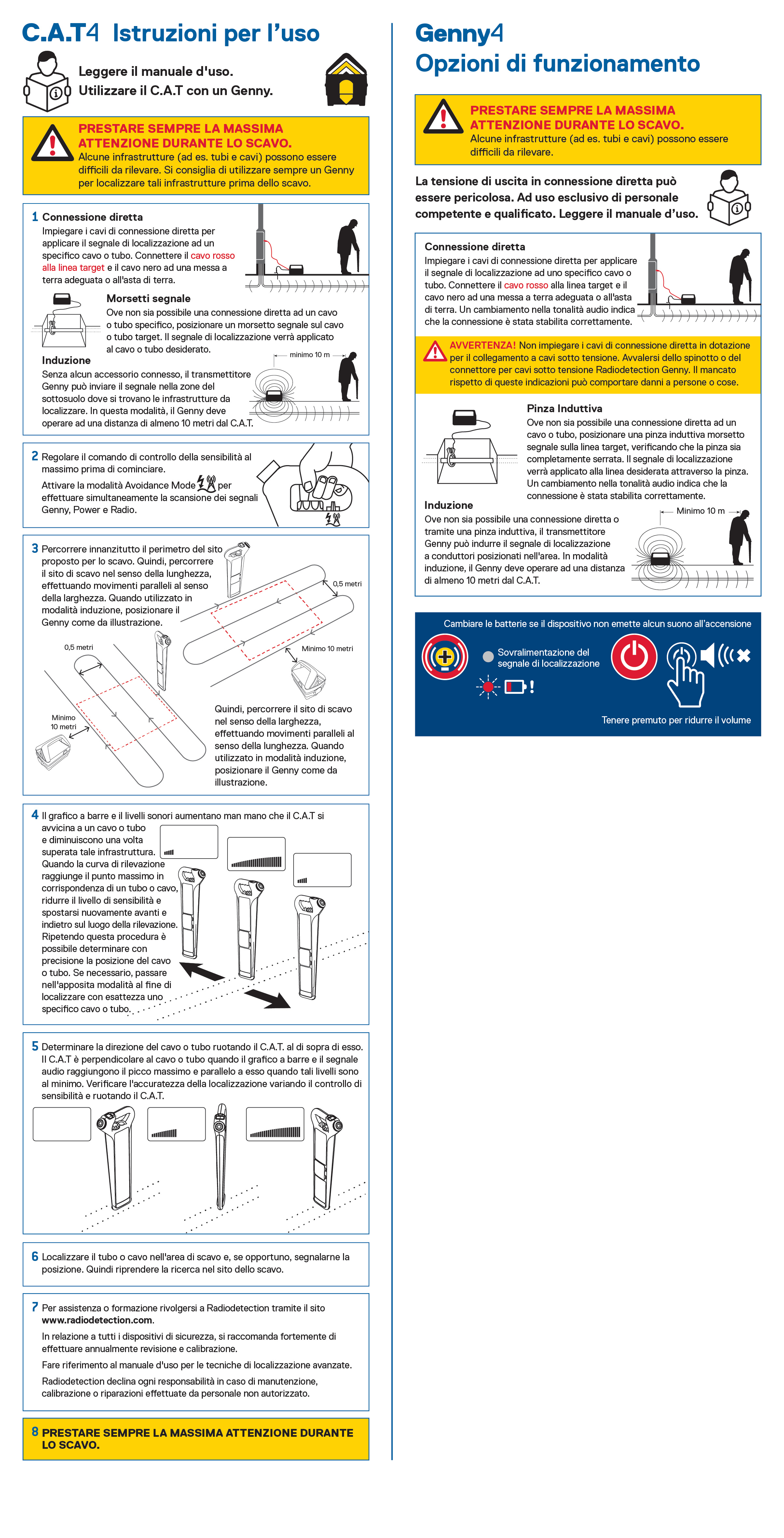

C.A.T4 - Istruzioni per l’uso

 Leggere il manuale d'uso.
Utilizzare il C.A.T con un Genny.


1 Connessione diretta

Impiegare i cavi di connessione diretta per applicare il segnale di localizzazione ad un specifico cavo o tubo. Connettere il cavo rosso alla linea target, e il cavo nero ad una messa a terra adeguata o all'asta di terra.

Morsetti segnale

Ove non sia possibile una connessione diretta ad un cavo o tubo specifico, posizionare un morsetto segnale sul cavo o tubo target. Il segnale di localizzazione verrà applicato al cavo o tubo desiderato.

Induzione

Senza alcun accessorio connesso, il transmettitore Genny può inviare il segnale nella zone del sottosuolo dove si trovano le infrastrutture da localizzare. In questa modalità, il Genny deve operare ad una distanza di almeno 10 metri dal C.A.T.

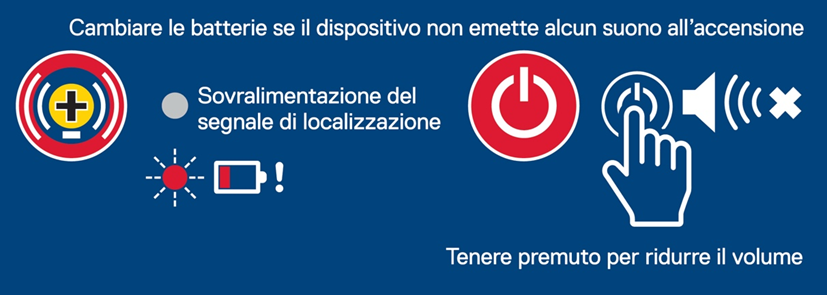

2 Regolare il comando di controllo della sensibilità al massimo prima di cominciare.

Attivare la modalità Avoidance Mode   per effettuare simultaneamente la scansione dei segnali Genny, Power e Radio.

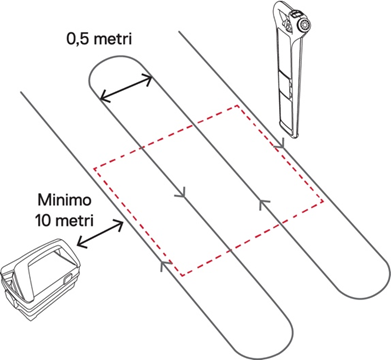

3 Percorrere innanzitutto il perimetro del sito proposto per lo scavo. Quindi, percorrere il sito di scavo nel senso della lunghezza, effettuando movimenti paralleli al senso della larghezza. Quando utilizzato in modalità induzione, posizionare il Genny come da illustrazione.

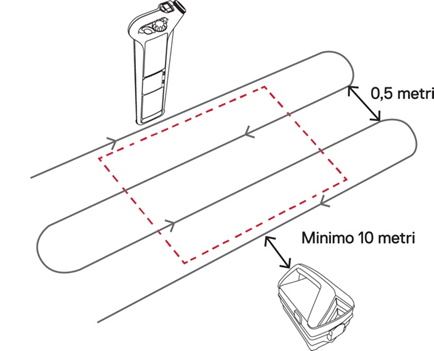

Quindi, percorrere il sito di scavo nel senso della larghezza, effettuando movimenti paralleli al senso della lunghezza. Quando utilizzato in modalità induzione, posizionare il Genny come da illustrazione.

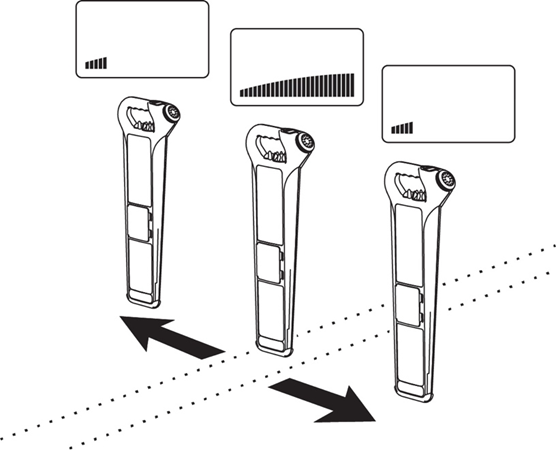

4  Il grafico a barre e il livelli sonori aumentano man mano che il C.A.T si avvicina a un cavo o tubo e diminuiscono una volta superata tale infrastruttura. Quando la curva di rilevazione raggiunge il punto massimo in corrispondenza di un tubo o cavo, ridurre il livello di sensibilità e spostarsi nuovamente avanti e indietro sul luogo della rilevazione. Ripetendo questa procedura è possibile determinare con precisione la posizione del cavo o tubo. Se necessario, passare nell'apposita modalità al fine di localizzare con esattezza uno specifico cavo o tubo.

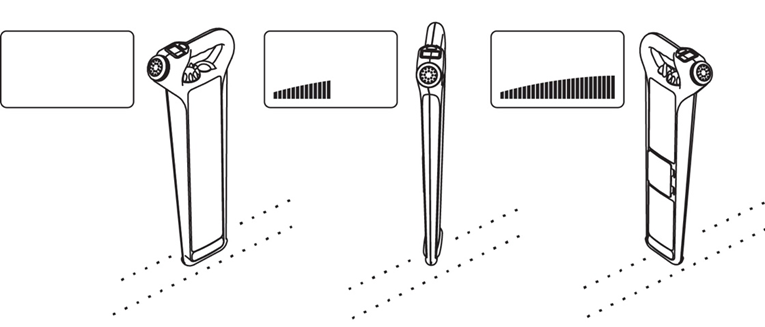

5  Determinare la direzione del cavo o tubo ruotando il C.A.T. al di sopra di esso. Il C.A.T è perpendicolare al cavo o tubo quando il grafico a barre e il segnale audio raggiungono il picco massimo e parallelo a esso quando tali livelli sono al minimo. Verificare l'accuratezza della localizzazione variando il controllo di sensibilità e ruotando il C.A.T.
6  Localizzare il tubo o cavo nell'area di scavo e, se opportuno, segnalarne la posizione. Quindi riprendere la ricerca nel sito dello scavo.
7  Per assistenza o formazione rivolgersi a Radiodetection tramite il sito www.radiodetection.com.
In relazione a tutti i dispositivi di sicurezza, si raccomanda fortemente di effettuare annualmente revisione e calibrazione.
Fare riferimento al manuale d'uso per le tecniche di localizzazione avanzate.
Radiodetection declina ogni responsabilità in caso di manutenzione, calibrazione o riparazioni effettuate da personale non autorizzato.



Genny4 - Opzioni di funzionamento

La tensione di uscita in connessione diretta può essere pericolosa.
Ad uso esclusivo di personale competente e qualificato.
Leggere il manuale d’uso.


Connessione diretta

Impiegare i cavi di connessione diretta per applicare il segnale di localizzazione ad uno specifico cavo o tubo. Connettere il cavo rosso alla linea target, e il cavo nero ad una messa a terra adeguata o all'asta di terra. Un cambiamento nella tonalità audio indica che la connessione è stata stabilita correttamente.


Pinza Induttiva

Ove non sia possibile una connessione diretta ad un cavo o tubo, posizionare una pinza induttiva morsetto segnale sulla linea target, verificando che la pinza sia completamente serrata. Il segnale di localizzazione verrà applicato alla linea desiderata attraverso la pinza. Un cambiamento nella tonalità audio indica che la connessione è stata stabilita correttamente.


Induzione

Ove non sia possibile una connessione diretta o tramite una pinza induttiva, il transmettitore Genny può indurre il segnale di localizzazione a conduttori posizionati nell'area. In modalità induzione, il Genny deve operare ad una distanza di almeno 10 metri dal C.A.T.

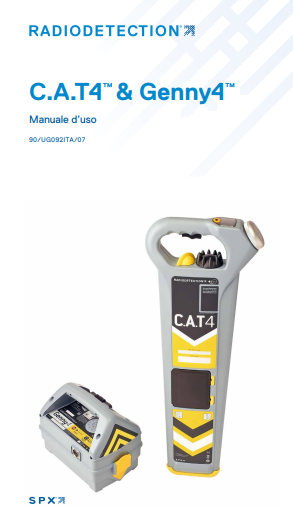

Manuale d’uso

90/UG092ITA/07

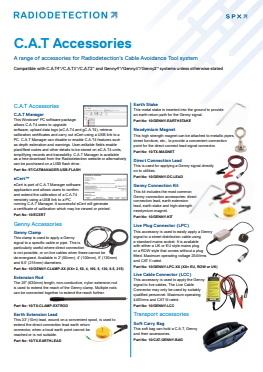

C.A.T Accessories
