C.A.T4 - Käyttöohjeet

 Lue käyttöopas.
Käytä C.A.T-hakulaitetta Genny-lähettimen kanssa.

1 Suora kytkentä

Käytä suora kytkentää paikannussignaalin kohdistamiseen tiettyyn kaapeliin tai putkeen. Liitä punainen johto kohdelinjaan, ja musta johto joko sopivaan maadoituspisteeseen tai maapiikkiin.

Signaalipihdit

Jos tiettyyn kaapeliin tai putkeen ei saada suoraa liitäntää, aseta kohdekaapelin tai -putken ympärille signaalipihdit. Paikannussignaali kohdistetaan kohdekaapeliin tai -putkeen.

Induktio

Jos lisälaitteita ei ole kytketty, Genny voi lähettää paikannussignaalin alueella oleviin maanalaisiin kohteisiin. Tässä tilassa Gennyä on aina käytettävä vähintään 10 metrin päässä C.A.T-hakulaitteesta.

2 Käännä herkkyydensäätö maksimiin, ennen kuin aloitat.

Hae Genny-, virta- ja radiosignaaleja samanaikaisesti käyttäen välttämistilaa.

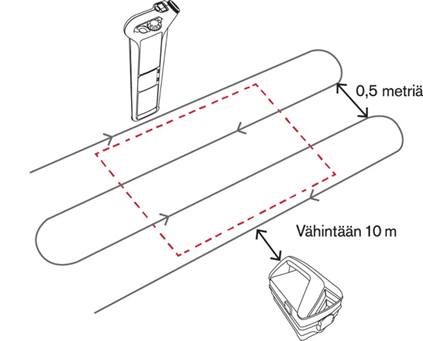

3 Kävele ensin ehdotetun kaivualueen ympäri. Kävele sitten koko kaivualueen pituuden niin, että liikut leveyssuunnan poikki samansuuntaisin pyyhkäisyin. Jos Gennyä käytetään induktiotilassa, aseta se kuvan mukaisesti.

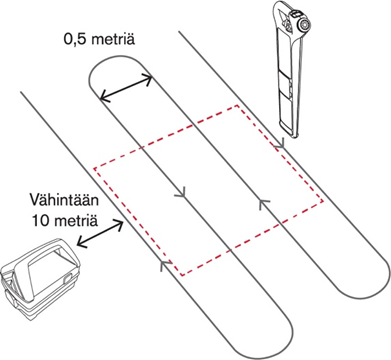

Pyyhkäise laitteella sitten kaivualueen leveyden poikki kävellen alueella pituussuuntaan. Jos Gennyä käytetään induktiotilassa, aseta se kuvan mukaisesti.

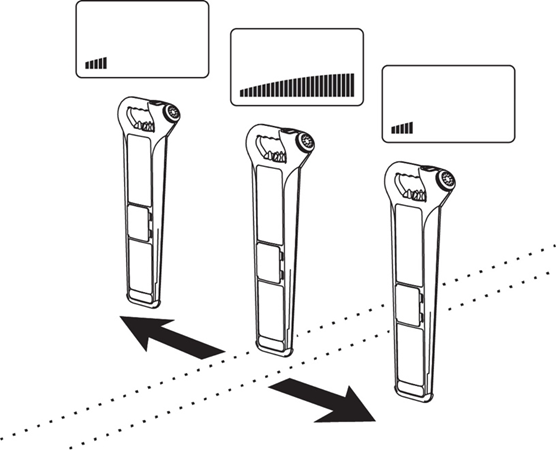

4 Viuhkunäyttö ja äänitasot lisääntyvät sitä mukaa kuin C.A.T lähenee kaapelia tai putkea, ja vähenevät, kun laite ohittaa ne.
Jos lukemat ylittävät maksimiarvot putken tai kaapelin kohdalla, käännä herkkyydensäätöä alemmas ja siirry takaisin paikannuskohdan yli. Kaapelin tai putken sijainti voidaan paikantaa tätä menettelyä toistamalla.
Tarvittaessa siirry tarkoitukseen sopivaan tilaan kaapelin tai putken paikantamiseksi.

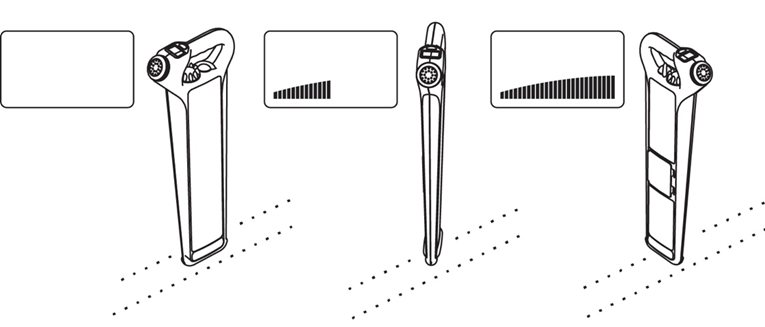

5 Määritä kaapelin tai putken suunta kääntämällä C.A.T-hakulaitetta sen yläpuolella. C.A.T osoittaa suoraan kaapelin tai putken poikki, kun viuhkunäyttö ja äänitasot ovat maksimissa, ja se on suoraan niiden suuntainen, kun arvot ovat minimissä. Tarkista sijainnin tarkkuus vaihtelemalla herkkyydensäätöä samalla, kun käännät C.A.T-laitetta.
6 Jäljitä putkea tai kaapelia koko kaivualueen poikki ja merkitse niiden sijainti tarvittaessa. Jatka sitten hakemista kaivualueella.
7 Jos haluat tukea tai koulutusta, ota yhteyttä Radiodetectioniin osoitteessa www.radiodetection.com.
Turvalaitteet on hyvä huoltaa ja kalibroida kerran vuodessa.
Katso käyttöoppaasta edistyneitä paikannustekniikoita.
Radiodetection ei ota vastuuta valtuuttamattoman henkilön laitteelle tekemästä huollosta, kalibroinnista tai korjaukses.


Genny4 - Käyttötapoja

Suora kytkentä saattaa olla vaarallista

Vain pätevän/koulutetun henkilöstön käyttöön. .

Lue käyttöopas.

Suora kytkentä

Käytä suora kytkentää paikannussignaalin kohdistamiseen tiettyyn kaapeliin tai putkeen. Liitä punainen johto kohdeletkuun ja musta johto maahan, joko sopivan maadoituspisteen kautta tai käyttämällä maapiikkiä.
Äänen sävyn muutos on merkki hyvästä kytkennästä.


Signaalipihdit

Jos suora kytkentä kaapeliin tai putkeen ei ole mahdollista, aseta signaalipihdit kohdelinjan ympärille ja varmista, että pihdit ovat täysin suljettuna. Paikannussignaali kohdistetaan kohdelinjaan pihtien läpi. Äänen sävyn muutos on merkki hyvästä liitännästä.


Induktio

Jos suora kytkentä tai signaalipihtien käyttö ei ole mahdollista, Genny voi indusoida paikannussignaalin alueella oleviin johtimiin. Tässä tilassa C.A.T-hakulaitetta on aina käytettävä vähintään 10 metrin päässä Gennystä.

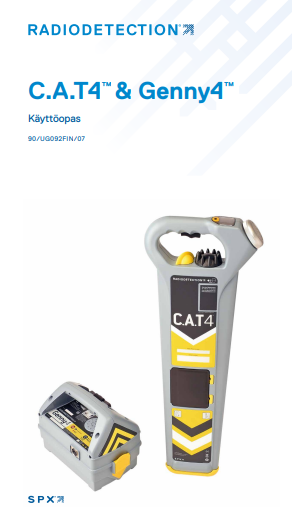

Käyttöopas

90/UG092FIN/07

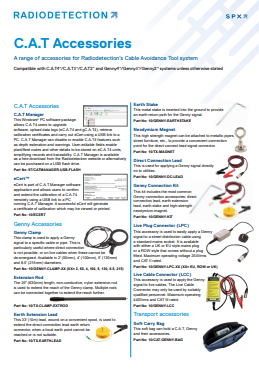

C.A.T Accessories
