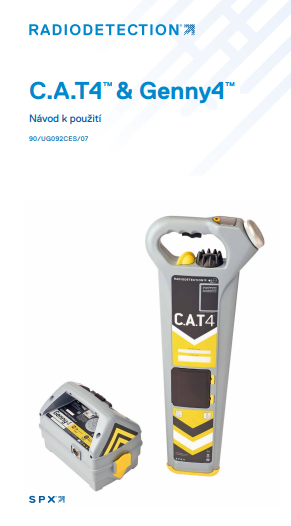

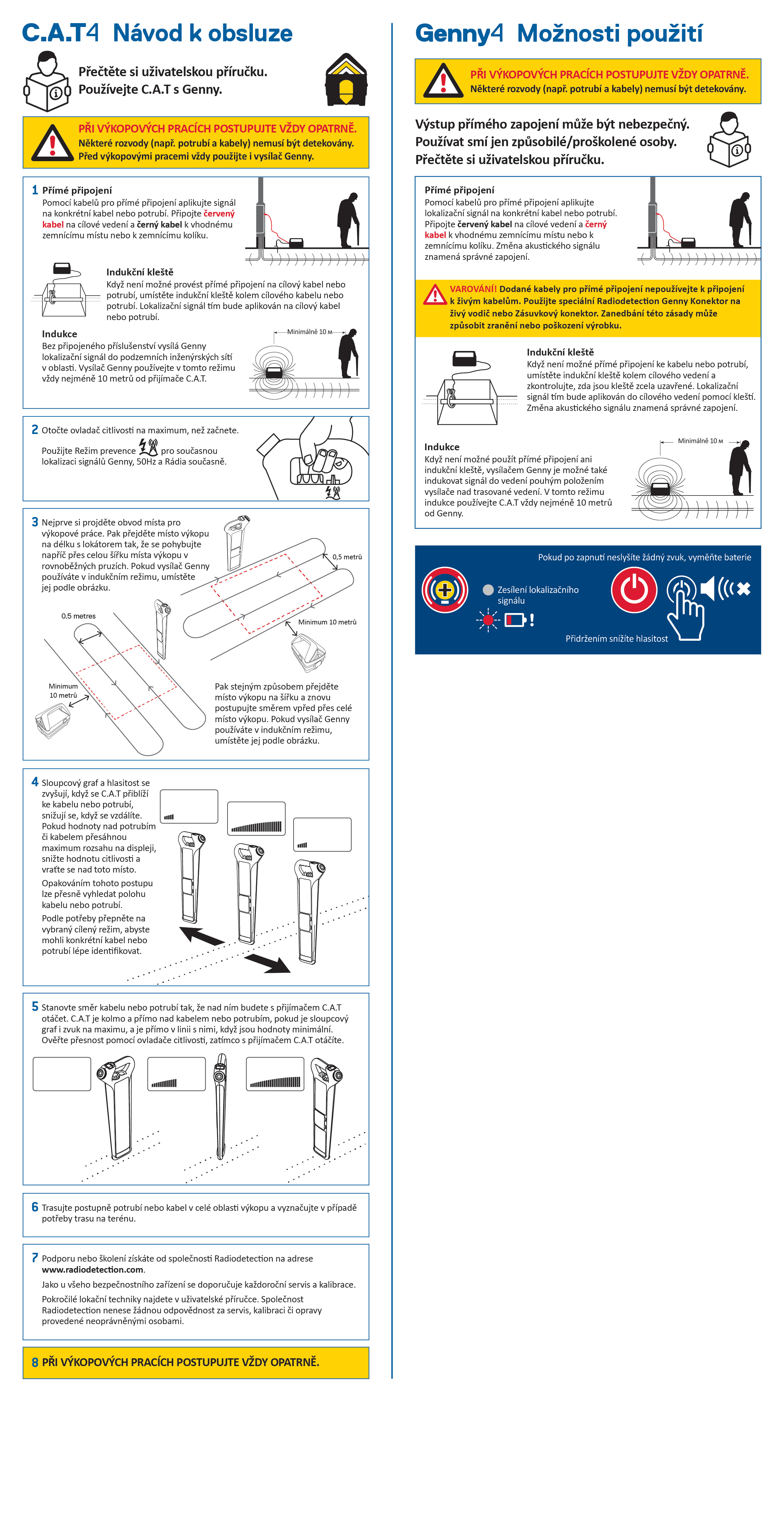

C.A.T4 - Návod k obsluze

 Přečtěte si uživatelskou příručku.
Používejte C.A.T s Genny.

1 Přímé připojení

Pomocí kabelů pro přímé připojení aplikujte signál na konkrétní kabel nebo potrubí. Připojte červený kabel na cílové vedení a černý kabel k vhodnému zemnícímu místu nebo k zemnícímu kolíku.

Indukční kleště

Když není možné provést přímé připojení na cílový kabel nebo potrubí, umístěte indukční kleště kolem cílového kabelu nebo potrubí. Lokalizační signál tím bude aplikován na cílový kabel nebo potrubí.

Indukce

Bez připojeného příslušenství vysílá Genny lokalizační signál do podzemních inženýrských sítí v oblasti. Vysílač Genny používejte v tomto režimu vždy nejméně 10 metrů od přijímače C.A.T.

2 Otočte ovladač citlivosti na maximum, než začnete.

Použijte Režim prevence   pro současnou lokalizaci signálů Genny, 50Hz a Rádia současně.

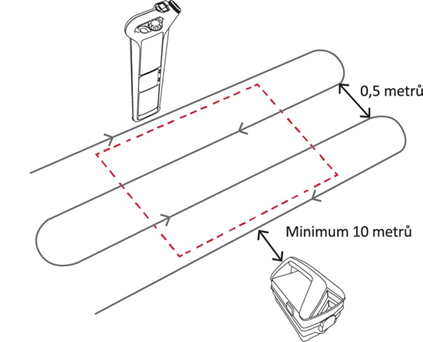

3 Nejprve si projděte obvod místa pro výkopové práce. Pak přejděte místo výkopu na délku s lokátorem tak, že se pohybujte napříč přes celou šířku místa výkopu v rovnoběžných pruzích. Pokud vysílač Genny používáte v indukčním režimu, umístěte jej podle obrázku.

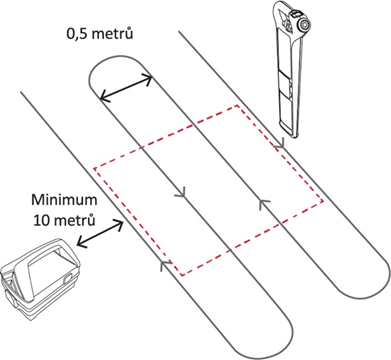

Pak stejným způsobem přejděte místo výkopu na šířku a znovu postupujte směrem vpřed přes celé místo výkopu. Pokud vysílač Genny používáte v indukčním režimu, umístěte jej podle obrázku.

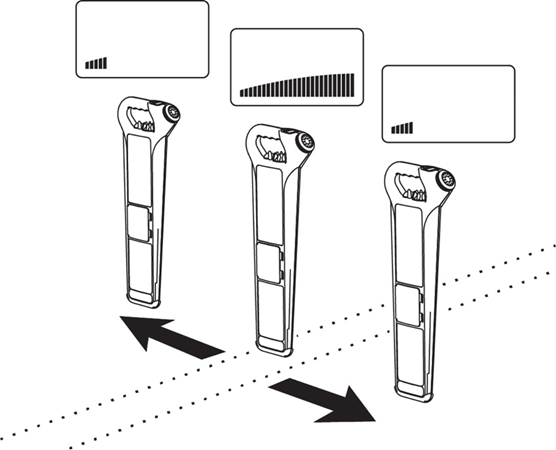

4 Sloupcový graf a hlasitost se zvyšují, když se C.A.T přiblíží ke kabelu nebo potrubí, snižují se, když se vzdálíte. Pokud hodnoty nad potrubím či kabelem přesáhnou maximum rozsahu na displeji, snižte hodnotu citlivosti a vraťte se nad toto místo.
Opakováním tohoto postupu lze přesně vyhledat polohu kabelu nebo potrubí.
Podle potřeby přepněte na vybraný cílený režim, abyste mohli konkrétní kabel nebo potrubí lépe identifikovat.

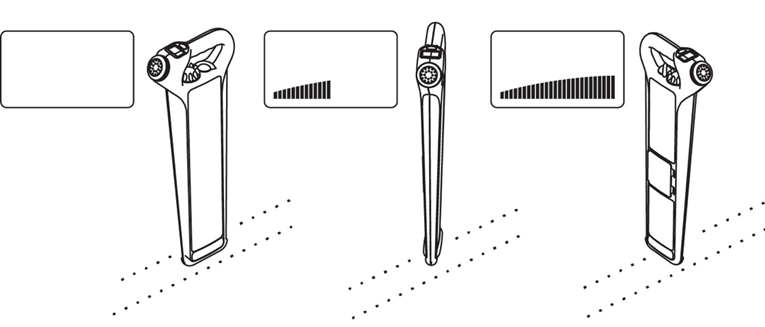

5 Stanovte směr kabelu nebo potrubí tak, že nad ním budete s přijímačem C.A.T otáčet. C.A.T je kolmo a přímo nad kabelem nebo potrubím, pokud je sloupcový graf i zvuk na maximu, a je přímo v linii s nimi, když jsou hodnoty minimální. Ověřte přesnost pomocí ovladače citlivosti, zatímco s přijímačem C.A.T otáčíte.
6 Trasujte postupně potrubí nebo kabel v celé oblasti výkopu a vyznačujte v případě potřeby trasu na terénu.
7 Podporu nebo školení získáte od společnosti Radiodetection na adrese www.radiodetection.com.
Jako u všeho bezpečnostního zařízení se doporučuje každoroční servis a kalibrace.
Pokročilé lokační techniky najdete v uživatelské příručce. Společnost Radiodetection nenese žádnou odpovědnost za servis, kalibraci či opravy provedené neoprávněnými osobami.



Genny4 - Možnosti použití

Výstup přímého zapojení může být nebezpečný.

Používat smí jen způsobilé/proškolené osoby.

Přečtěte si uživatelskou příručku.

Přímé připojení

Pomocí kabelů pro přímé připojení aplikujte lokalizační signál na konkrétní kabel nebo potrubí. Připojte červený kabel na cílové vedení a černý kabel k vhodnému zemnícímu místu nebo k zemnícímu kolíku. Změna akustického signálu znamená správné zapojení.


Indukční kleště

Když není možné přímé připojení ke kabelu nebo potrubí, umístěte indukční kleště kolem cílového vedení a zkontrolujte, zda jsou kleště zcela uzavřené. Lokalizační signál tím bude aplikován do cílového vedení pomocí kleští. Změna akustického signálu znamená správné zapojení.


Indukce

Když není možné použít přímé připojení ani indukční kleště, vysílačem Genny je možné také indukovat signál do vedení pouhým položením vysílače nad trasované vedení. V tomto režimu indukce používejte C.A.T vždy nejméně 10 metrů od Genny.

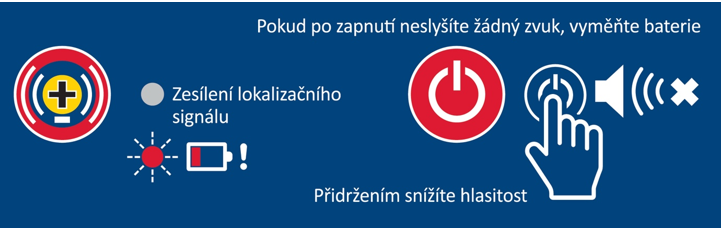

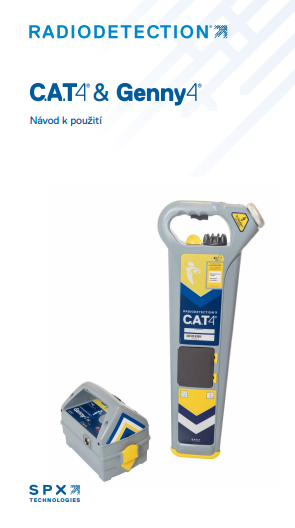

Návod k použití

90/UG092CES/07

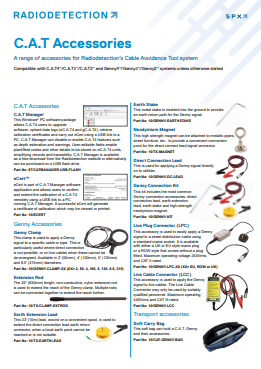

C.A.T Accessories

 90/ACC-CAT-ENG/11
