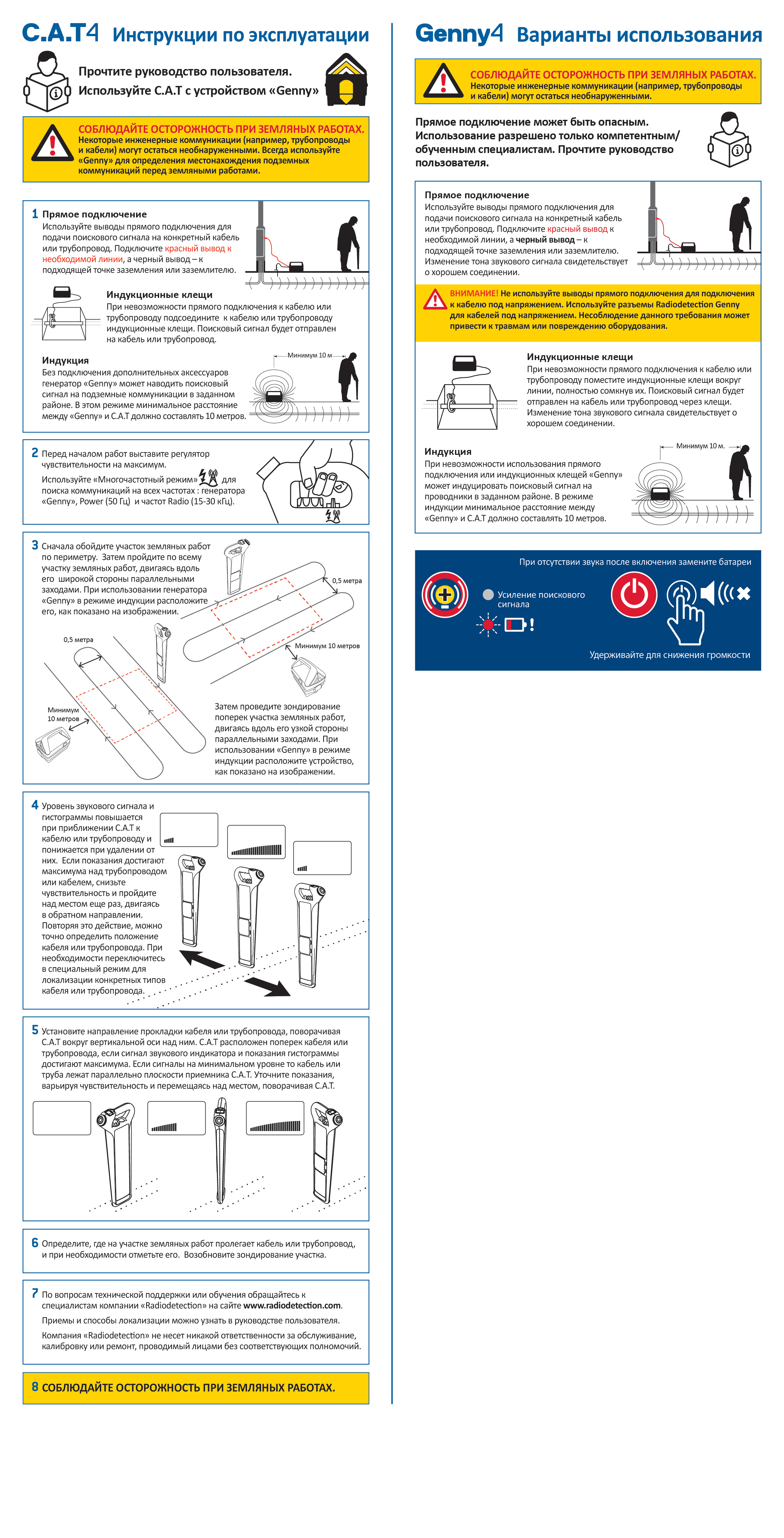

C.A.T4 - Инструкции по эксплуатации

 RПрочтите руководство пользователя.
Используйте C.A.T с устройством «Genny»

1 Прямое подключение

Используйте выводы прямого подключения для подачи поискового сигнала на конкретный кабель или трубопровод. Подключите красный вывод к необходимой линии, а черный вывод – к подходящей точке заземления или заземлителю.

Индукционные клещи

При невозможности прямого подключения к кабелю или трубопроводу подсоедините  к кабелю или трубопроводу индукционные клещи. Поисковый сигнал будет отправлен на кабель или трубопровод.

Индукция

Без подключения дополнительных аксессуаров генератор «Genny» может наводить поисковый сигнал на подземные коммуникации в заданном районе. В этом режиме минимальное расстояние между «Genny» и C.A.T должно составлять 10 метров.

2 Перед началом работ выставите регулятор чувствительности на максимум.

Используйте «Многочастотный режим»    для поиска коммуникаций на всех частотах : генератора «Genny», Power (50 Гц)  и частот Radio (15-30 кГц).

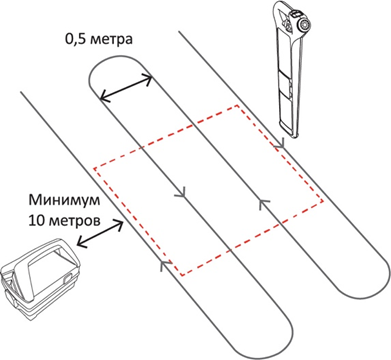

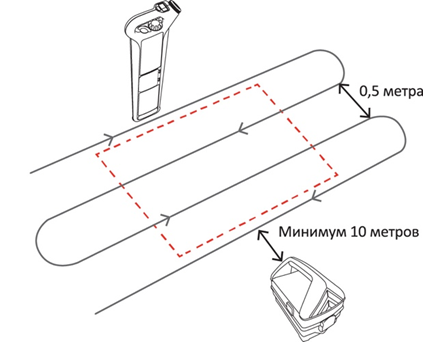

3 Сначала обойдите участок земляных работ по периметру.  Затем пройдите по всему участку земляных работ, двигаясь вдоль  его  широкой стороны параллельными заходами. При использовании генератора «Genny» в режиме индукции расположите его, как показано на изображении.
Затем проведите зондирование поперек участка земляных работ, двигаясь вдоль его узкой стороны параллельными заходами. При использовании «Genny» в режиме индукции расположите устройство, как показано на изображении.

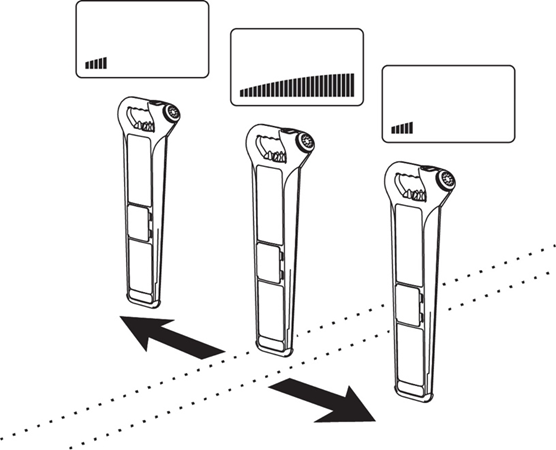

4 Уровень звукового сигнала и гистограммы повышается при приближении C.A.T к кабелю или трубопроводу и понижается при удалении от них.  Если показания достигают максимума над трубопроводом или кабелем, снизьте чувствительность и пройдите над местом еще раз, двигаясь в обратном направлении.  Повторяя это действие, можно точно определить положение кабеля или трубопровода. При необходимости переключитесь в специальный режим для локализации конкретных типов кабеля или трубопровода

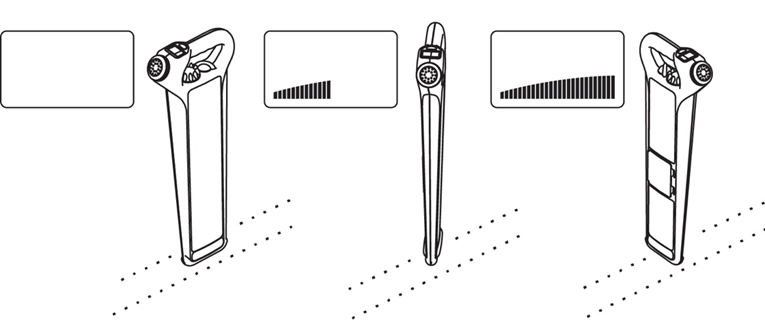

5 Установите направление прокладки кабеля или трубопровода, поворачивая C.A.T вокруг вертикальной оси над ним. C.A.T расположен поперек кабеля или трубопровода, если сигнал звукового индикатора и показания гистограммы достигают максимума. Если сигналы на минимальном уровне то кабель или  труба лежат параллельно плоскости приемника С.А.Т. Уточните показания, варьируя чувствительность и перемещаясь над местом, поворачивая C.A.T.
6 Определите, где на участке земляных работ пролегает кабель или трубопровод, и при необходимости отметьте его.  Возобновите зондирование участка.
7 По вопросам технической поддержки или обучения обращайтесь к специалистам компании «Radiodetection» на сайте www.radiodetection.com.
Приемы и способы локализации можно узнать в руководстве пользователя.
Компания «Radiodetection» не несет никакой ответственности за обслуживание, калибровку или ремонт, проводимый лицами без соответствующих полномочий.



Genny4 - Варианты использования

Прямое подключение может быть опасным.

разрешено только компетентным/обученным специалистам.

Прочтите руководство пользователя.

Прямое подключение

Используйте выводы прямого подключения для подачи поискового сигнала на конкретный кабель или трубопровод. Подключите красный вывод к необходимой линии, а черный вывод – к подходящей точке заземления или заземлителю.  Изменение тона звукового сигнала свидетельствует о хорошем соединении.


Индукционные клещи

При невозможности прямого подключения к кабелю или трубопроводу поместите индукционные клещи вокруг линии, полностью сомкнув их. Поисковый сигнал будет отправлен на кабель или трубопровод через клещи. Изменение тона звукового сигнала свидетельствует о хорошем соединении.


Индукция

При невозможности использования прямого подключения или индукционных клещей «Genny» может индуцировать поисковый сигнал на проводники в заданном районе. В режиме индукции минимальное расстояние между «Genny» и C.A.T должно составлять 10 метров.

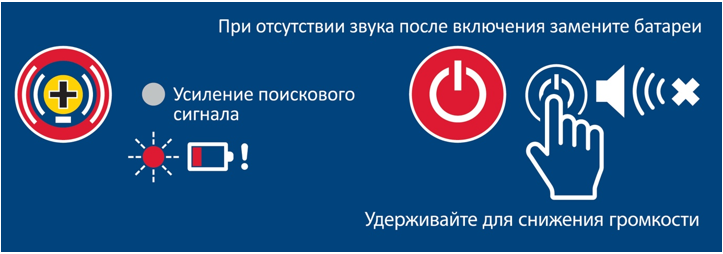

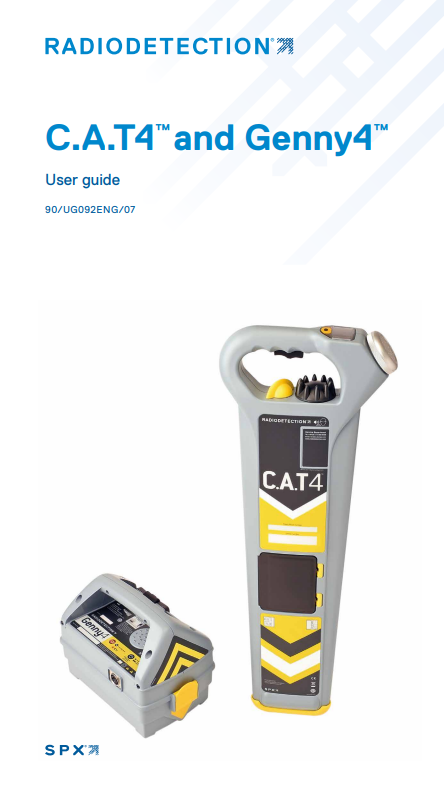

User Guide

90/UG092ENG/07

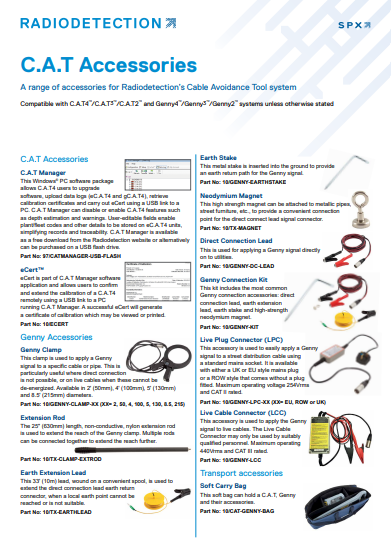

C.A.T Accessories
