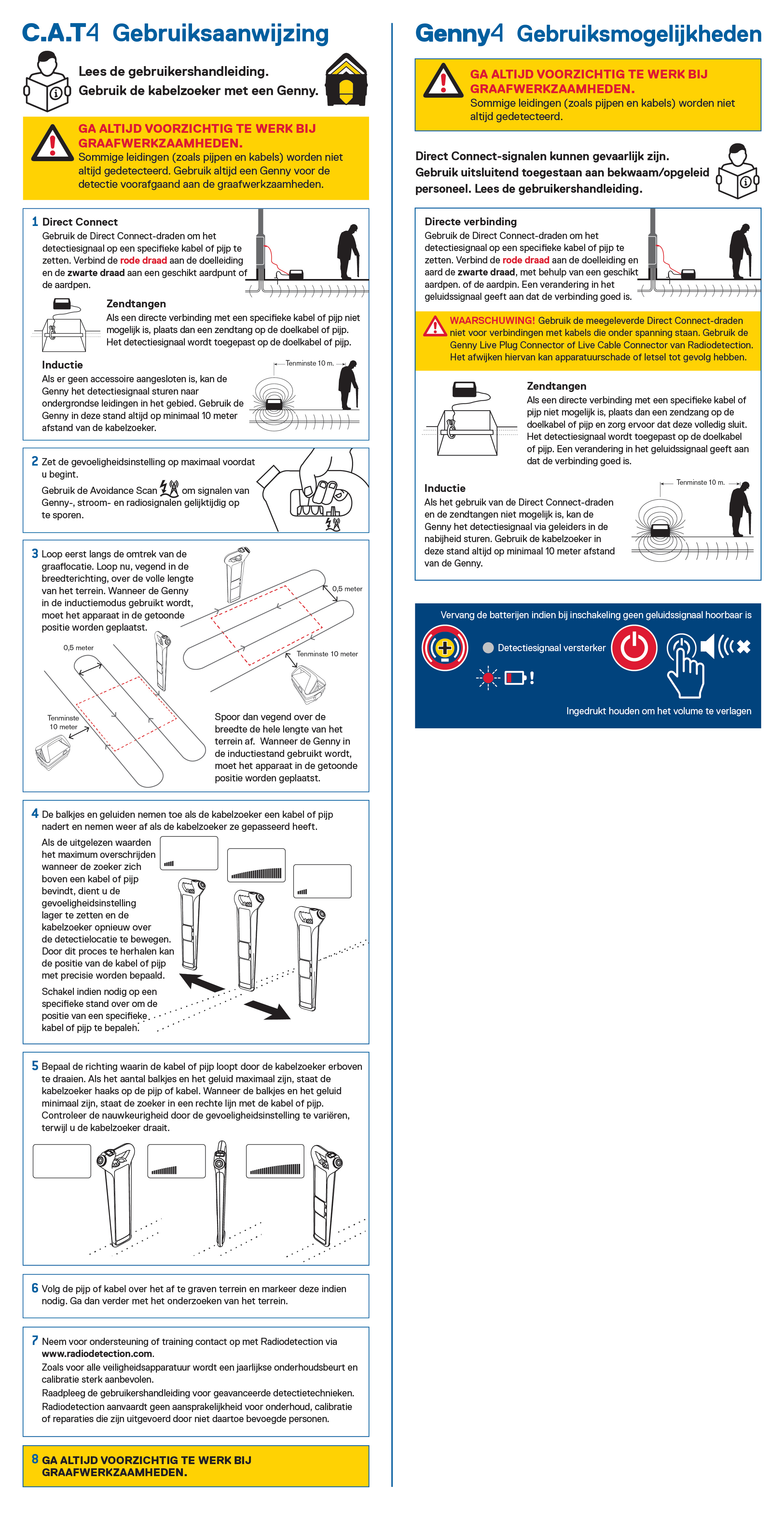

C.A.T4 - Gebruiksaanwijzing

 Lees de gebruikershandleiding.
Gebruik de kabelzoeker met een Genny.

1 Direct Connect

Gebruik de Direct Connect-draden om het detectiesignaal op een specifieke kabel of pijp te zetten. Verbind de rode draad aan de doelleiding en de zwarte draad aan een geschikt aardpunt of e aardpen.

Zendtangen

Als een directe verbinding met een specifieke kabel of pijp niet mogelijk is, plaats dan een zendtang op de doelkabel of pijp. Het detectiesignaal wordt toegepast op de doelkabel of pijp.

Inductie

Als er geen accessoire aangesloten is, kan de Genny het detectiesignaal sturen naar ondergrondse leidingen in het gebied. Gebruik de Genny in deze stand altijd op minimaal 10 meter afstand van de kabelzoeker.

2 Zet de gevoeligheidsinstelling op maximaal voordat u begint.

Gebruik de Avoidance Scan    om signalen van Genny-, stroom- en radiosignalen gelijktijdig op te sporen.

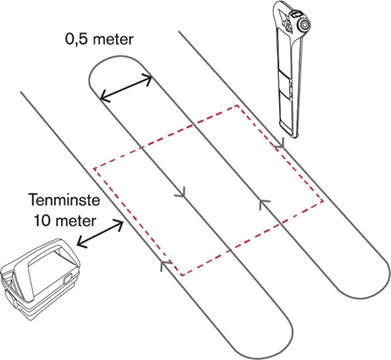

3 Loop eerst langs de omtrek van de graaflocatie. Loop nu, vegend in de breedterichting, over de volle lengte van het terrein. Wanneer de Genny in de inductiemodus gebruikt wordt, moet het apparaat in de getoonde positie worden geplaatst.

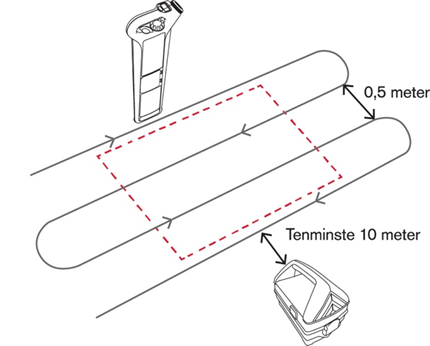

Spoor dan vegend over de breedte de hele lengte van het terrein af.  Wanneer de Genny in de inductiestand gebruikt wordt, moet het apparaat in de getoonde positie worden geplaatst.

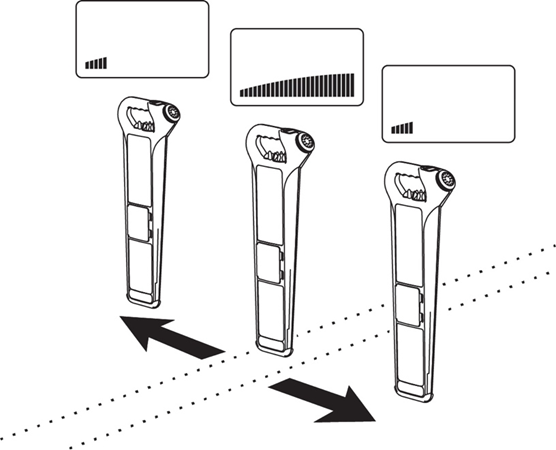

4 De balkjes en geluiden nemen toe als de kabelzoeker een kabel of pijp nadert en nemen weer af als de kabelzoeker ze gepasseerd heeft.
Als de uitgelezen waarden het maximum overschrijden wanneer de zoeker zich boven een kabel of pijp bevindt, dient u de gevoeligheidsinstelling lager te zetten en de kabelzoeker opnieuw over de detectielocatie te bewegen.  Door dit proces te herhalen kan de positie van de kabel of pijp met precisie worden bepaald.
Schakel indien nodig op een specifieke stand over om de positie van een specifieke kabel of pijp te bepalen.

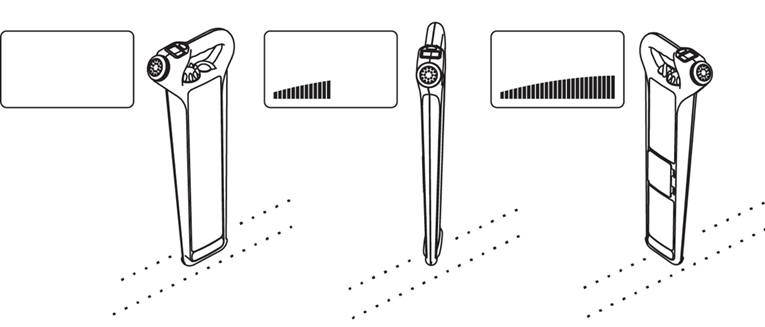

5 Bepaal de richting waarin de kabel of pijp loopt door de kabelzoeker erboven te draaien. Als het aantal balkjes en het geluid maximaal zijn, staat de kabelzoeker haaks op de pijp of kabel. Wanneer de balkjes en het geluid minimaal zijn, staat de zoeker in een rechte lijn met de kabel of pijp. Controleer de nauwkeurigheid door de gevoeligheidsinstelling te variëren, terwijl u de kabelzoeker draait.
6 Volg de pijp of kabel over het af te graven terrein en markeer deze indien nodig. Ga dan verder met het onderzoeken van het terrein.

7 Neem voor ondersteuning of training contact op met Radiodetection via www.radiodetection.com.

Zoals voor alle veiligheidsapparatuur wordt een jaarlijkse onderhoudsbeurt en calibratie sterk aanbevolen.

Raadpleeg de gebruikershandleiding voor geavanceerde detectietechnieken.
Radiodetection aanvaardt geen aansprakelijkheid voor onderhoud, calibratie of reparaties die zijn uitgevoerd door niet daartoe bevoegde personen.




Genny4 - Gebruiksmogelijkheden

Direct Connect-signalen kunnen gevaarlijk zijn.

Gebruik uitsluitend toegestaan aan bekwaam/opgeleid personeel.

Lees de gebruikershandleiding.

Directe verbinding

Gebruik de Direct Connect-draden om het detectiesignaal op een specifieke kabel of pijp te zetten. Verbind de rode draad aan de doelleiding en aard de zwarte draad, met behulp van een geschikt aardpen. of de aardpin. Een verandering in het geluidssignaal geeft aan dat de verbinding goed is.


Zendtangen

Als een directe verbinding met een specifieke kabel of pijp niet mogelijk is, plaats dan een zendzang op de doelkabel of pijp en zorg ervoor dat deze volledig sluit. Het detectiesignaal wordt toegepast op de doelkabel of pijp. Een verandering in het geluidssignaal geeft aan dat de verbinding goed is.


Inductie

Als het gebruik van de Direct Connect-draden en de zendtangen niet mogelijk is, kan de Genny het detectiesignaal via geleiders in de nabijheid sturen. Gebruik de kabelzoeker in deze stand altijd op minimaal 10 meter afstand van de Genny.

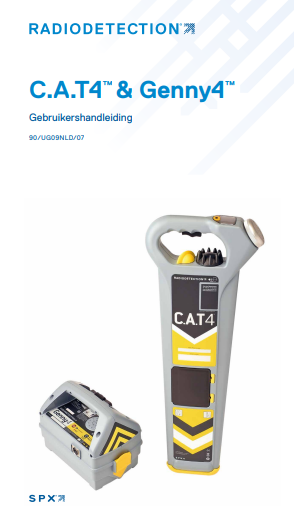

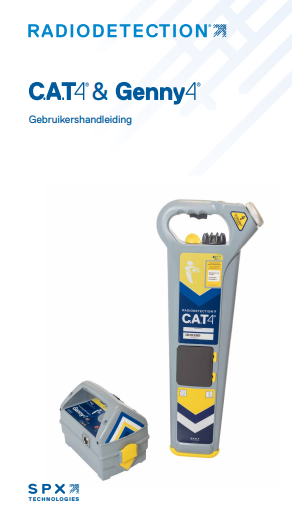

Gebruikershandleiding

90/UG09NLD/07

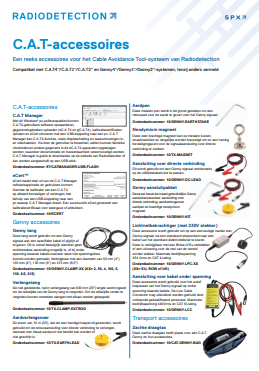

C.A.T-accessoires
