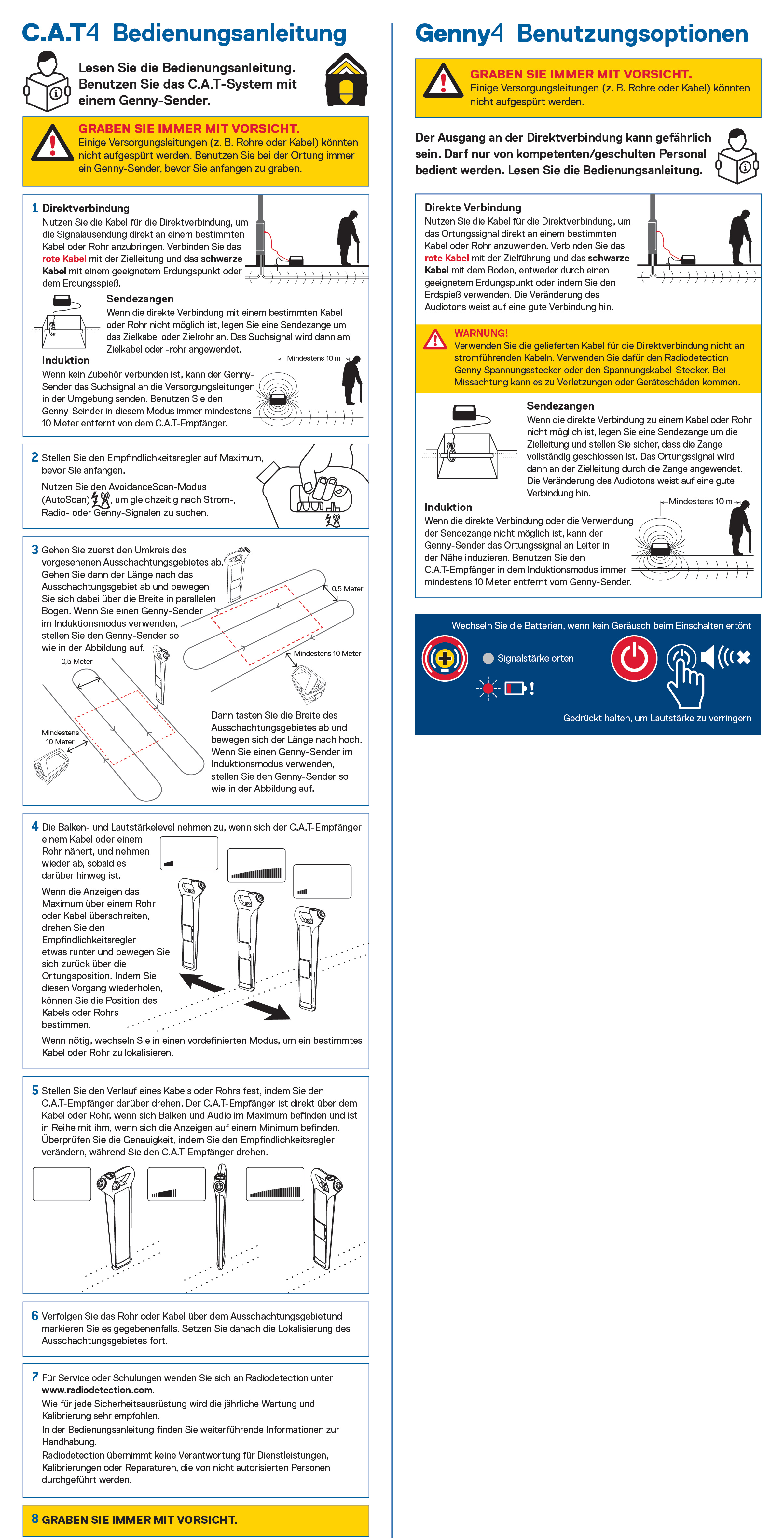

C.A.T4 - Bedienungsanleitung

 Lesen Sie die Bedienungsanleitung.
Benutzen Sie das C.A.T-System mit
einem Genny-Sender.


1 Direktverbindung

Nutzen Sie die Kabel für die Direktverbindung, um die Signalkopplung direkt an ein bestimmtes Kabel oder Rohr anzubringen. Verbinden Sie das rote Kabel mit der Zielleitung und das schwarze Kabel mit einem geeignetem Erdungspunkt oder dem Erdungsspieß.

Sendezangen

Wenn die direkte Verbindung mit einem bestimmten Kabel oder Rohr nicht möglich ist, legen Sie eine Sendezange um das Zielkabel oder Zielrohr an. Das Ortungssignal wird dann auf Zielkabel oder -rohr gekoppelt.

Induktion

Wird kein Zubehör verwendet, kann der Genny-Sender das Ortungssignal an alle Leitungen in der Umgebung senden. Benutzen Sie den Genny-Sender in diesem Modus immer mindestens 10 Meter entfernt vom C.A.T-Empfänger.

2 Stellen Sie den Sensitivitätsregler auf Maximum, bevor Sie anfangen.

Nutzen Sie den AvoidanceScan-Modus ("Alles")    um gleichzeitig nach Strom-, Radio- oder Genny-Signalen zu suchen.


3 Gehen Sie zuerst den Umkreis der
vorgesehenen Ausschachtung ab. Gehen Sie dann der Länge nach die

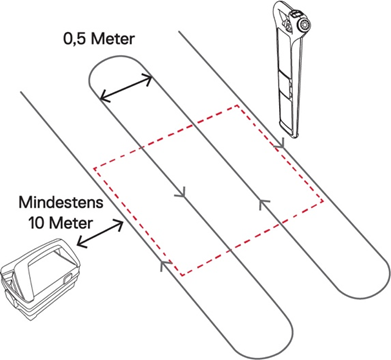

Ausschachtungsfläche ab und bewegen Sie sich dabei über die Breite in parallelen Bögen. Wenn Sie einen Genny-Sender im Induktionsmodus verwenden, stellen Sie den Genny-Sender auf, wie in der Abbildung gezeigt.

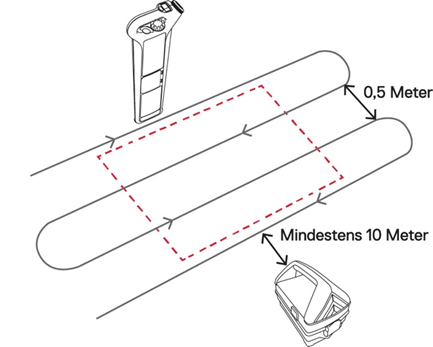

Dann tasten Sie die Breite der Ausschachtungsfläche ab und bewegen sich über die Länge aufwärts. Wenn Sie einen Genny-Sender im Induktionsmodus verwenden, stellen Sie den Genny-Sender auf, wie in der Abbildung gezeigt.

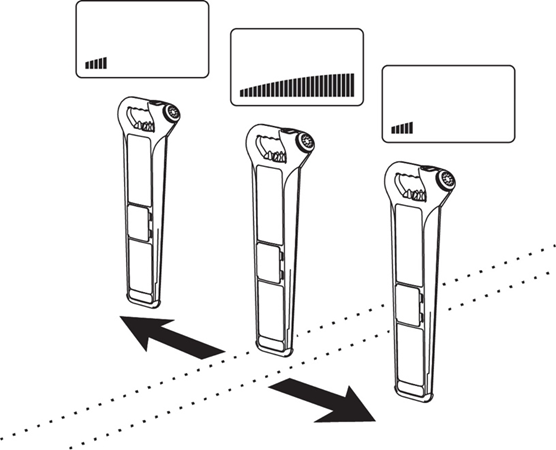

4 Balkenanzeige und Lautstärke nehmen zu, solange sich der C.A.T-Empfänger einem Kabel oder einem Rohr nähert, und nehmen wieder ab, sobald er darüber hinweg ist.
Wird das Maximum der Anzeigen über einem Zielleiter überschritten, nehmen Sie die Sensitivität etwas zurück und bewegen Sie sich zurück über die Maximumposition. Indem Sie diesen Vorgang wiederholen, können Sie die Position des Zielleiters bestimmen.
Wenn nötig, wechseln Sie in einen anderen Ortungsmodus, um ein bestimmtes Kabel oder Rohr zu lokalisieren.

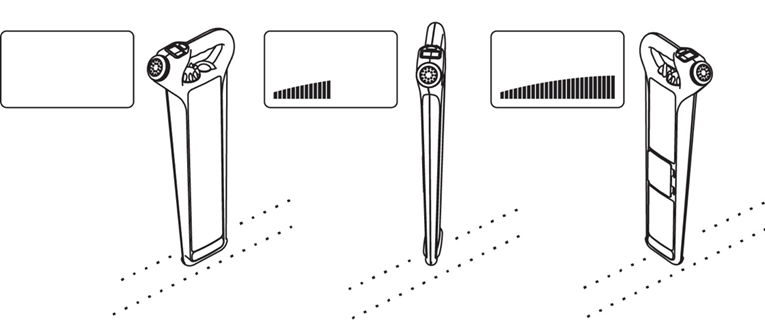

5 Stellen Sie den Verlauf eines Kabels oder Rohrs fest, indem Sie den C.A.T-Empfänger darüber drehen. Das Blatt des C.A.T-Empfänger steht rechtwinklig und direkt über dem Zielleiter, wenn die Anzeigen im Maximum liegen. In paralleler Position zum Zielleiter liegen die Anzeigen auf ihrem Minimum. Überprüfen Sie die Akkuratesse, indem Sie die Sensitivität verändern, während Sie den C.A.T-Empfänger drehen.
6 Verfolgen Sie das Rohr oder Kabel über die Ausschachtungsfläche hinaus und markieren Sie es gegebenenfalls. Setzen Sie danach die Absuche innerhalb der Ausschachtungsfläche fort.
7 Für Service oder Schulungen wenden Sie sich an Radiodetection unter www.radiodetection.com.
Wie für jede Sicherheitsausrüstung wird die jährliche Wartung und Kalibrierung dringend empfohlen.
In der Bedienungsanleitung finden Sie weiterführende Informationen zur Handhabung.
Radiodetection übernimmt keine Verantwortung für Dienstleistungen, Kalibrierungen oder Reparaturen, die von nicht autorisierten Personen durchgeführt werden.



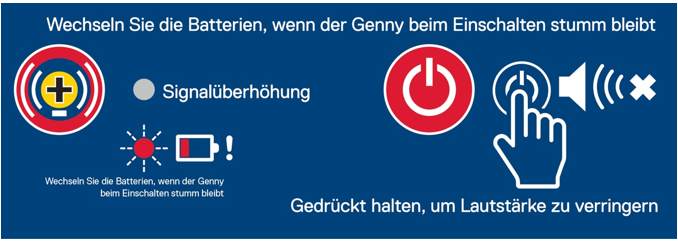

Genny4 - Benutzungsoptionen

Die direkte (galvanische) Signalkopplung kann gefährlich sein und darf nur von kompetenten/geschulten Personal erfolgen.

Lesen Sie die Bedienungsanleitung.

Direkte Signalkopplung

Nutzen Sie die Direktanschluss-Kabel, um das Ortungssignal direkt an ein bestimmtes Zielkabel oder Rohr anzukoppeln. Verbinden Sie das rote Kabel mit dem Zielleiter und das schwarze Kabel mit dem Boden, entweder durch einen geeignetem Erdungspunkt oder indem Sie den Erdspieß verwenden. Die Veränderung des Audiotons weist auf eine gute Verbindung hin.


Sendezangen

Wenn die direkte Verbindung an ein Kabel oder Rohr nicht möglich ist, legen Sie eine Sendezange um die Zielleitung und stellen Sie sicher, dass die Zange vollständig geschlossen ist. Das Ortungssignal wird dann durch die Zange auf den Zielleiter induziert. Die Veränderung des Audiotons weist auf eine gute Verbindung hin.


Induktion

Wenn die direkte Verbindung oder die Verwendung der Sendezange nicht möglich ist, kann der Genny-Sender das Ortungssignal an alle Leiter in der Nähe induzieren. Benutzen Sie den C.A.T-Empfänger im Induktionsmodus immer mindestens 10 Meter entfernt vom Genny-Sender.




Nutzungsleitfaden

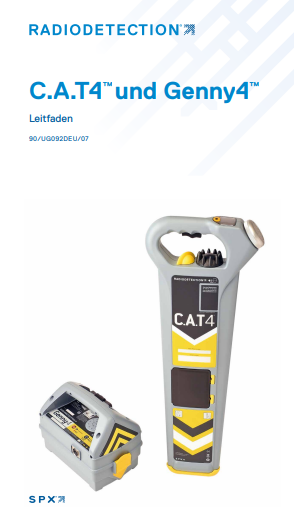

90/UG092DEU/07

C.A.T Zubehör

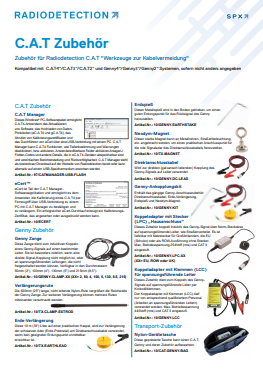

 90/ACC-CAT-DEU/11
