C.A.T4 – Mode d’emploi

 Veuiller lire le manuel de l'utilisateur. Utiliser le récepteur C.A.T avec le générateur Genny.

1  Connexion directe

Utilisez les cordons  de connexion directe pour appliquer le signal de localisation sur le câble ou  la canalisation cible. Raccordez le fil rouge sur le câble ou la canalisation et le fil noir à un point de mise à la terre adéquat ou au piquet de terre.



Pince émettrice

Lorsque la connexion directe n’est pas réalisable placer la pince éméttrice autour du réseau sélectionné. Le signal de localisation est alors appliqué au câble ou à la canalisation spécifique.

Induction

Si aucun accessoire n’est connecté au générateur genny, celui ci émet un signal de localisation dans le sous sol environnent. Dans se mode le Genny doit toujours être éloigné de 10 m minimum du C.A.T.

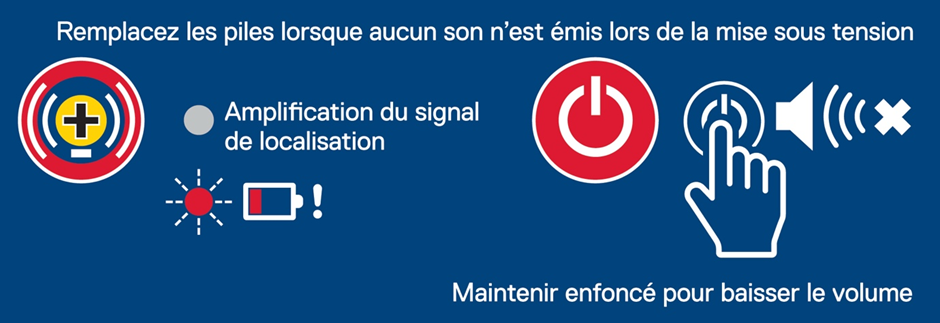

2  Régler la sensibilité au maximum avant de commencer.

Utilisez le mode d’évitement   afin de détecter  simultanément les signaux de l’appareil Genny, 50 hertz et radio.

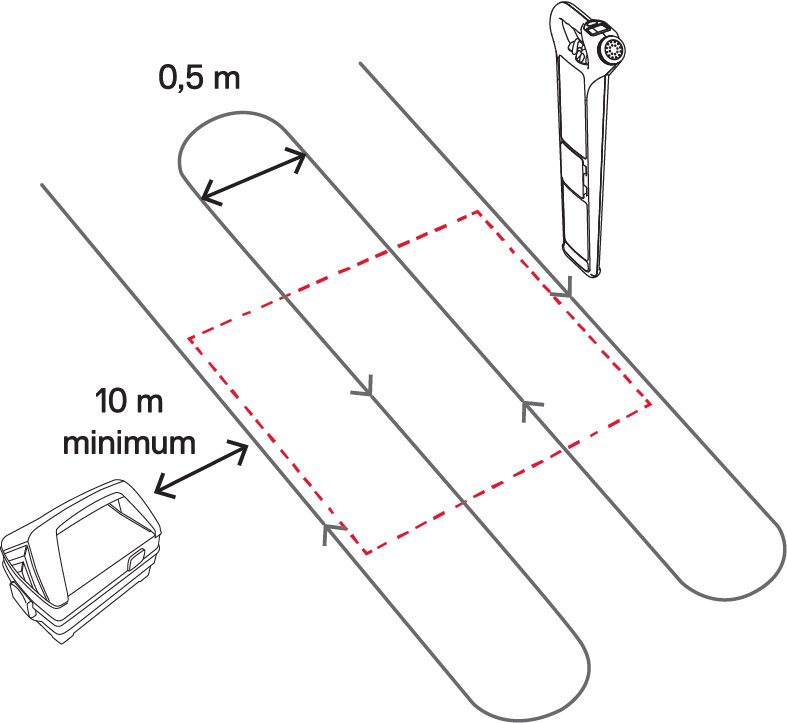

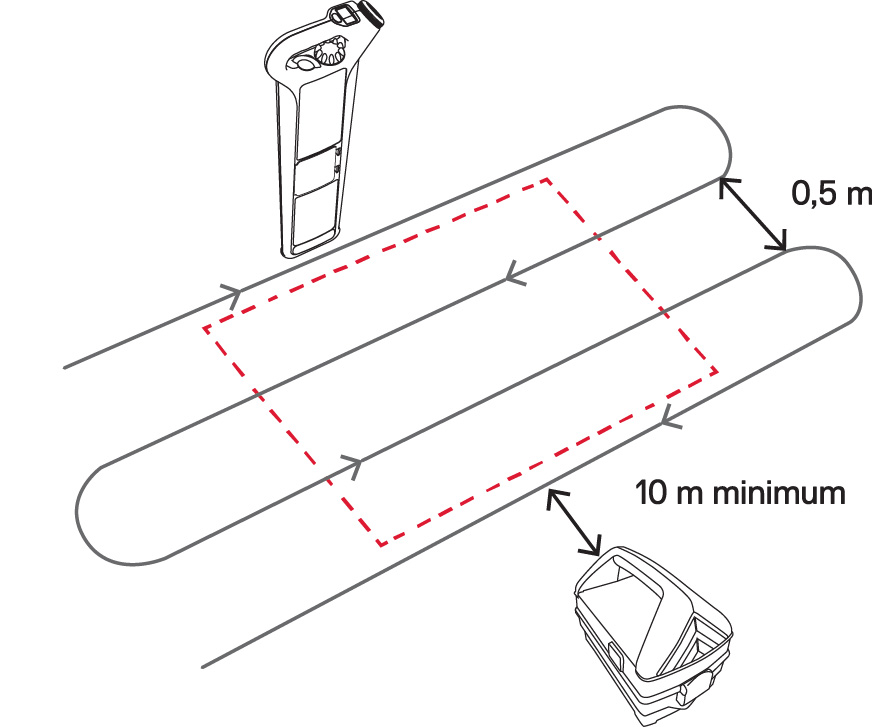

3 Quadriller la zone de travail pour localiser les réseaux dans le sens de la longueur dans un premier temps, puis par sillons parallèles dans le sens de la largeur.  Si vous utilisez le mode induction du générateur Genny, positionnez ce  dernier comme indiqué.
Parcourir ensuite la zone de travail sur toute la largeur. Si vous utilisez le mode induction de l’appareil Genny, positionnez ce dernier comme indiqué.

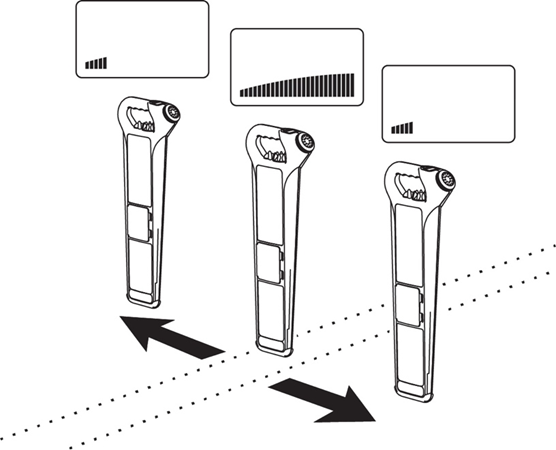

4 Le bargraph et le niveau sonore augmentent lorsque le C.A.T se rapproche d’un câble ou d’une canalisation et diminuent lorsqu’il s’en éloigne. Ajuster le niveau du signal pour obtenir une déviation au ¾ du bargraph à l’aplomb du réseau. Vous pourrez localiser précisément le câble ou la canalisation en répétant cette procédure. Passez en mode connexion pour localiser un câble ou une canalisation spécifique, le cas échéant.

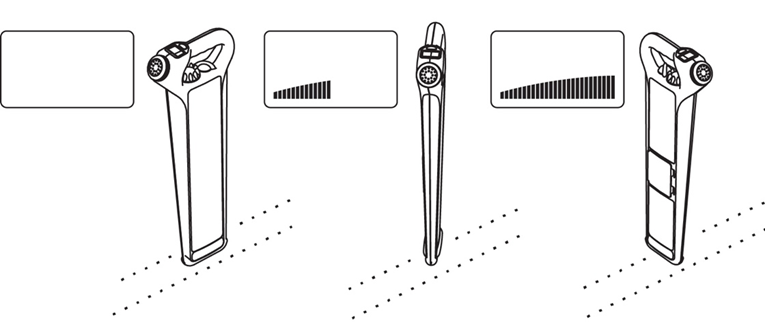

5 Pour déterminer une direction, faire pivoter le C.A.T au dessus du réseau, lorsque le bargraph et le signal sonore sont au maximun, le C.A.T se trouve à la perpendiculaire du réseau. Lorsque le bargraph et le signal sonore sont au minimum, le C.A.T et parallèle au réseau. Vérifier l’exactitude en variant le contrôle de la sensibilité tout en tournant le C.A.T.
6 Suivre la canalisation ou le câble dans toute la zone de travail et éffectuer le marquage au sol. Pousuivre ensuite la détection sur l’ensemble du chantier.
7 Pour obtenir de l’aide ou une formation, contactez Radiodetection sur le site www.radiodetection.com.
Il est fortement recommandé de procéder à une révision et à un étalonnage annuels, comme pour tout dispositif de sécurité.
Reportez-vous au manuel de l’utilisateur pour en savoir plus sur les techniques de localisation avancées. Radiodetection décline toute responsabilité en cas de révision, d’étalonnage ou de réparations effectuées par des personnes non autorisées.



Genny4 - Utilisations possibles

La tension et le courant de sortie du Genny 4 peuvent s’avérer dangereux. L’appareil doit être utilisé par du personnel compétent et formé uniquement. Veuillez lire le manuel de l’utilisateur.

Connexion directe

Utilisez les cordons de connexion directe pour appliquer le signal de localisation sur un câble ou une canalisation spécifique. Raccordez le fil rouge sur la canalisation ciblée et le fil noir à la terre, soit par un point de mise à la terre adéquat soit par un piquet de terre. L’établissement de la connexion est confirmé par un signal sonore différent.


Pince émettrice

Placez une pince émettrice autour du câble ou de la canalisation, en vérifiant que la pince soit bien fermée, lorsqu’il n’est pas possible d’établir une connexion directe avec ces derniers. Le signal de localisation est alors appliqué au câble ou à la canalisation spécifique par l’intermédiaire de la pince. L’établissement de la connexion est confirmé par un signal sonore différent.

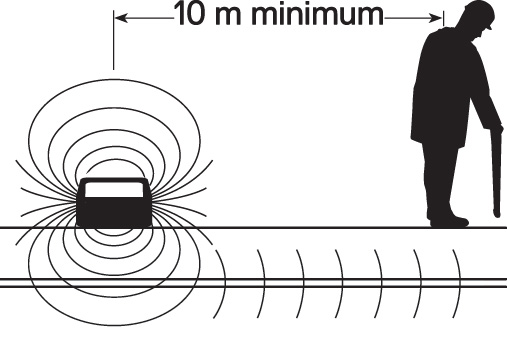

Induction

Lorsqu’il n’est pas possible d’utiliser une connexion directe ou une pince émettrice, le Genny peut, posé sur le sol induire un signal sur les réseaux conducteurs environnants. Le C.A.T doit toujours être utilisé à 10 m minimum de l’appareil Genny en mode Induction.

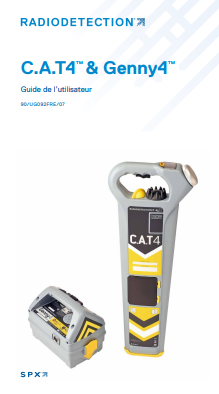

Guide d’utilisation

90/UG092FRE/07

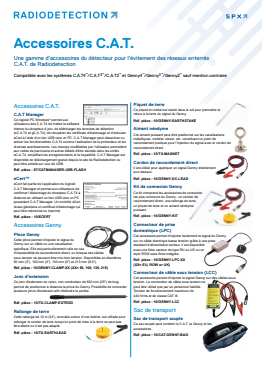

Accessoires C.A.T.

 90/ACC-CAT-FRE/11
