本节介绍使用 RD8200SG 系统定位埋地电缆和管道设施的原理和技术。有关电缆和管道位置理论的更多信息，请参阅埋地电缆和管道位置理论，可从 www.radiodetection.com 下载
RD8200SG 定位仪支持一系列有源和无源频率。它还支持 5 个额外的用户自定义频率，范围为 50Hz 至 999Hz。
有关支持的频率的完整列表，请参阅 RD8200SG 定位仪规格数据表。
www.radiodetection.com
被动频率
无源频率检测充分利用埋地金属导体上可能存在的信号。RD8200SG 定位仪支持四种类型的无源频率：电源、无线电、CPS 和 CATV 信号。
如果正在探测的公用设施上存在这些频率，则无需借助发射机即可检测到这些频率。
Power Filters™
RD8200SG 定位仪使您可以充分利用电力网络上的谐波信号。
当存在强信号或干扰功率信号时，目标电缆的精确追踪可能会很困难。 Power Filters™ 使您能够确定单一大电源信号是否来自一个信号源还是来自多条电缆。所探测线路的不同谐波特点可用于追踪和标识路线。
在电动模式下，按
键关闭雷迪感应电动模式并滚动显示五个单个电源滤波器。
在总信号过大的情形下，还可以使用单个电源滤波器谐波定位电线。
自定义频率
您最多可在定位仪中设置 5 个额外的自定义频率用于特定网络。
可以使用 RD Manager Online 设置 50Hz 至 999Hz 范围内的频率。
小心：使用 692Hz 至 704Hz 或 981Hz 至 993Hz 范围内的自定义频率时，定位仪音频可能会干扰定位仪，因此必须关闭。
注意：某些频率（例如 440Hz）可能被保留用于您所在国家的特定应用，使用时可能需要相关运营商的许可。
如果在确定这些运营商方面需要帮助，请与您当地的雷迪销售办事处或经销商联系。
有关如何设置自定义频率的更多信息，请参考 RD Manager Online 操作手册。
有源频率
使用发射机将有源频率发送到埋地导体。发射机可通过三种方式发出信号：
直连
在直连中，将发射机输出直连到公用设施。之后发射机会发送一个离散信号，您可以使用定位仪找到它。这是将发射机信号发送到公用设施的首选方法，在大多数应用中，将更强的信号发送到公用设施，这可能会增加定位距离。
若要直连到不通电的导电公用设施：
- 关闭发射机
- 将直连导线连接到发射机附件插座
- 将红色连接导线夹到公用设施上，以确保连接周围的区域干净并确保正极连接
- 尽可能远地夹住黑色连接导线，与接地柱或附近合适的接地点成 90° 角，以确保正极连接
- 打开发射机
- 显示屏将显示直连导线连接图标
直连导线图标
警告！和带电导体直连可能具有致命危险。与带电导体的直连仅可由具有充分资质的人员操作，并仅使用允许和通电线路连接的相关产品。
警告！发射机能输出具有可致命的电压。在处理端子、连接导线和接地柱时要当心，应通知在危险线路上工作的其他技术人员，并保护裸露的导体以防意外接触。
警告！ 在进行连接之前以及断开服务的直连导线之前，请确保关闭 TX 发射机。
感应
I在这种操作模式下，将发射机放置在探测区域上方或附近的地面上。如果直连导线或信号夹钳没有插入发射机，它将自动进入感应模式。在此模式下，按下
键将仅提供适用于感应模式的频率。
一旦激活，发射机将不加区别地将信号感应到附近的任何埋地导体。
请注意，这些信号也将是机载信号，建议发射机与定位仪之间至少保持 10 米/30 英尺的距离 – 该距离可能需要增加，尤其是在进行深度测量时。
信号夹钳
可将可选的信号夹钳连接到发射机，并夹在电缆或管道上以发送发射机信号。这种发送发射机信号的方法对于绝缘通电电线特别有用，无需断开电缆电源。夹钳最大直径为 8.5 英寸/215 毫米。
警告！请勿夹在非绝缘通电导体周围
警告！在将夹钳放置在电缆周围或取下之前，确保夹钳始终与发射机相连。
有源位置的频率选择
信号频率的选择是有效跟踪和识别掩地线路的重要因素，并且没有单一频率可以覆盖所有条件。对于由技术相对不精通的人员使用的简单仪器，别无选择，只能做出妥协，选择足够高的单一频率以在感应模式下提供良好的性能，但又不要太高，以免太容易耦合到不想要的线路。这些应用通常使用 8kHz 至 33kHz 之间的有源信号。对于由精通技术的技术人员解决问题的更综合的设备，可以提供一系列频率。典型示例及其使用原因如下所示。
512Hz 有源信号
这种低频对于长距离的线路跟踪和识别最有用。它不会轻易耦合到不想要的线路，无论如何它对于感应来说太低了，并且落在了电源频率谐波干扰的频带内。

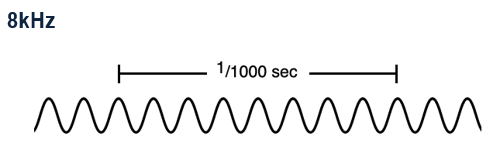

8kHz 有源信号
这种中频是最有用的通用信号，对于电源频率干扰频带之外的感应来说足够高，可以有限地耦合到想要的线路，但是可能不足以在小直径线路（例如电信电缆）上施加强信号。

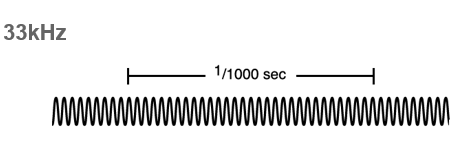

33kHz 有源信号
这种较高的频率很容易通过感应应用于大多数线路，因此对于初始搜索非常有用。它在小直径线路上移动，但是它相对低频而言更容易耦合到不想要的线路，并且在较短距离内失去其强度。

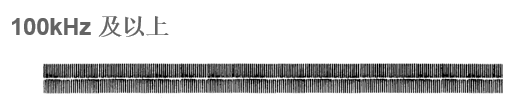

100kHz 有源信号
这个非常高的频率范围可以应对困难的情况 - 在干燥的沙土中感应到小直径线路，缩短了电缆长度。它很容易通过感应施加，但是很容易耦合到不想要的线路，并且不会传播很远。
选择频率
为您的特定应用选择正确或适当的频率非常重要。有关更多信息，请参见应用说明“埋地电缆和管道位置理论”，它可从 www.radiodetection.com 免费下载
若要在定位仪上选择频率：
- 按下 键在可用频率之间循环
-
也可按下 键并按
或
键在频率范围内向上或向下循环
如果使用有源频率进行定位，则还必须将发射机设置为输出匹配的频率。
您可以使用发射机的键盘手动更改发射机输出频率，或使用 iLOC（仅限蓝牙发射机）自动更改。
若要手动选择发射机输出频率：
- 按下 键在可用频率之间循环
注意：某些频率需要先连接附件（例如 A 字架）才能获得。
