系统概述

追蹤

RD7200 定位仪

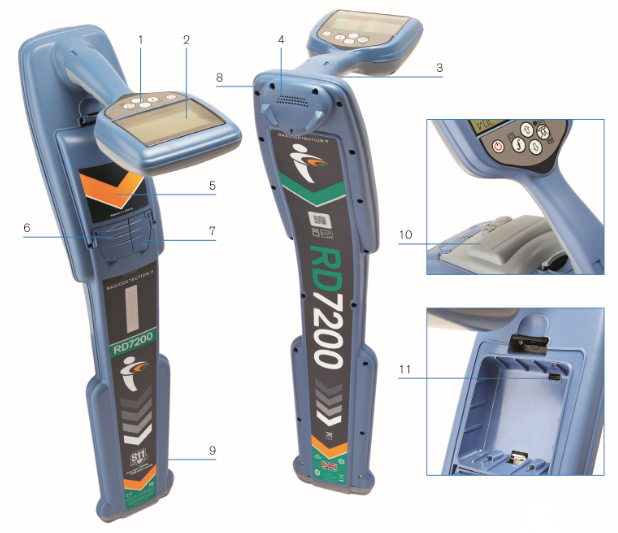

定位仪功能


  1. 键盘
  2. 含自动背光的 LCD 显示屏
  3. 触觉(振动)反馈
  4. 扬声器
  5. 电池盒
  6. 附件连接器
  7. 耳机连接器
  8. 蓝牙模块天线
  9. 摇摆警告系统
  10. 可选锂电池组
  11. USB 连接器(电池盒内部)



定位仪键盘




12. 电源键 power Key.png: 打开和关闭设备。打开定位仪菜单

13. 频率键frequency key.png: 选择频率。关闭子菜单

14. 上下箭头 Up key.png Down key.png: 调整定位仪信号增益。滚动浏览菜单选项

15. 天线键 antenna key.png: 切换峰值、峰值+、谷值及导向模式。打开一个子菜单

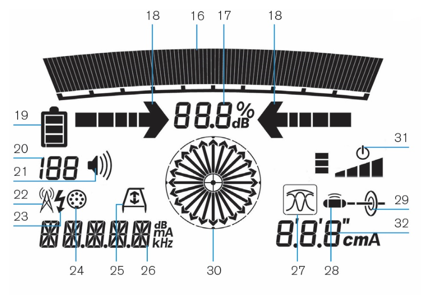

定位仪屏幕图标



Screen icons.png

16. 指示信号强度和峰值标识

17. 信号强度:信号强度数字指示

18. 谷值/比例导向箭头:指示线路与定位仪的相对位置

19. 电池图标:指示电池电量

20. 增益读数

21. 音量图标:显示音量

22. 无线电模式:指示何时启用无线电模式

23. 电动模式:指示何时启用电源模式

24. 附件指示灯:指示何时连接附件

25. A 字架图标:指示何时连接 A 字架

26. 频率/电流/菜单读数

27. 天线模式图标:指示天线选择:峰值、谷值、峰值+、导向模式(取决于型号)

28. 探头图标:表示信号源来自探测仪

29. 管线图标:表示信号源来自线路

30. 罗盘指示器:表示定位管线与定位仪的相对方向。

31. 发射机待机指示灯

32. 深度读数
