如果几根导线平行布置,并且无法连接发射机,则每条线路可分开放置。进行如下:

  1. 对该区域进行扫描以查找该区域中导体的位置和数量。
  2. 映射导体的前进方向。

若要跟踪线路:

  1. 在发射机上选择感应模式。
  2. 选择与定位仪相同的频率。
  3. 将发射机侧放并与导体对齐
  4. 确保导体在发射机正下方
  5. 这将“消除”发射机正下方的信号,在该导体上不放置任何信号,使其他导体能够被定位
  6. 找到每个导体并标记其位置
  7. 将发射机向下移动并继续定位和标记。
  8. 跟踪搜索区域内的每个导体,直到可以精确定位目标为止。

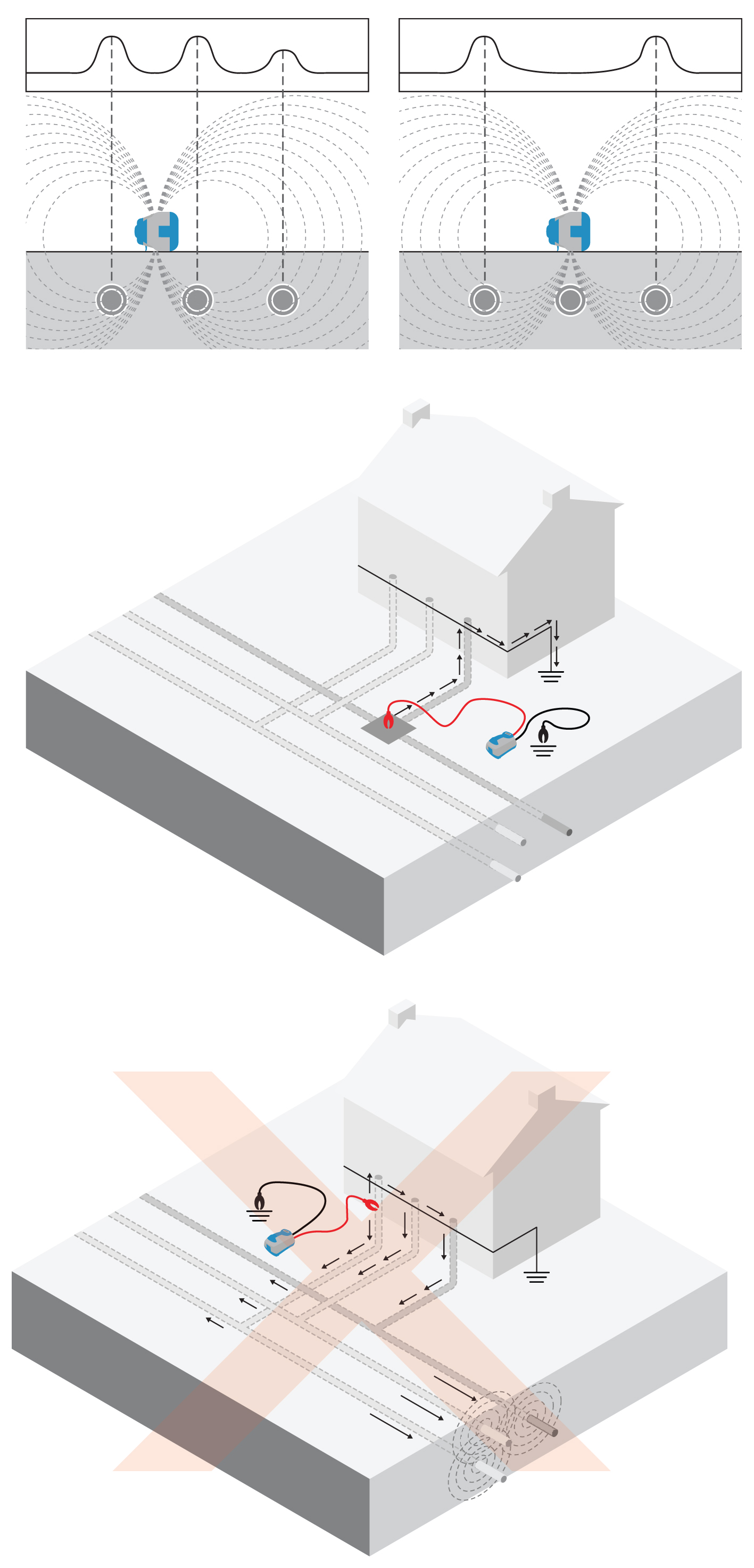

不想要的信号耦合

从目标线路到附近另一条线路的不想要的信号耦合是最常见的位置问题之一。这可能导致目标线路的标记位置和深度出现错误,或者导致标记错误的线路。在许多情况下,一定程度的耦合是不可避免的,但是在某些情况下,仔细的用户可以减少耦合并提高位置可靠性。

  • 避免通过感应施加信号。信号可能直接从发射机耦合到多条线路。尽可能使用信号夹钳。
  • 标识线路可能绑在一起或彼此紧邻的点。朝着这些点工作,而不是远离它们。例如,如果在建筑物内,燃气管和供水管绑在一起,则应在道路而不是建筑物中的阀门或检修口施加信号。
  • 在可用的情况下,通过使用低信号频率来减少与并行线路的耦合
  • 另一条线路上的回波信号。如果可能,使用双端连接绕开地面回波
  • 选择线路距其他线路最远且不在拥挤区域的信号施加点
  • 使用单端连接时,将接地棒放在尽可能远离目标线路且远离其他埋地线路的位置
  • 避免使用现有结构进行接地;其他埋地线路可能会与它们绑在一起
  • 如果不需要长距离跟踪,则不良的接地连接或仅将接地导线与线路成直角放置在表面上,可能会导致耦合效果比良好接地时差。





nulling utilities & interference.png

消除公用设施和服务干扰



信号与地面连接

井盖

有时在定位时,例如,在诸如马路之类的坚硬地面上定位时,不可能将接地棒插入地里。在这种情况下,可以通过将接地导线连接到检修孔的金属框架上来形成接地回路。

使用路灯柱

直连到金属路灯柱几乎与连接到电缆外皮本身一样有效。通常,电缆外皮与金属路灯柱相连,因此,只需简单地连接到路灯柱,即可使用户快速安全地找到路灯,而不必请照明公司的技术人员出动。

如果路灯柱是由混凝土制成的,则除非将电缆接地到检查门框,否则应将发射机连接到电缆外皮。与电缆外皮的连接可在相当长的距离内施加发射机信号,从而使定位仪能够跟踪向照明的街道设施以及其他路灯供电的电缆。

warning icon.png警告!带电的电缆接头仅由经许可或允许在带电电缆上工作的操作员使用。

可使用路灯柱作为向同一电路上的其他电缆施加信号的一种方式。使用此方式的信号可能会比较微弱,因为它可能已经传播了一段距离回到子站,然后又在另一个系统上传播出去。将定位仪设为高灵敏度通常可以定位电缆,否则将很难或不方便用发射机信号激励电缆。

寻找一个合适的接地点

使用直连时,使发射机获得尽可能最佳的接地非常重要。这样可提供最低的电阻接地路径和最佳的输出信号。如果不可能使用接地棒,以下是一些很好的替代接地点示例:

  • 金属井盖
  • 金属排水篦子
  • 金属栏杆
  • 金属栅栏柱



双端连接

放置在分段中的大直径水管和输气管有时在分段之间会有绝缘接头,使用单端连接可能很难定位。这是因为当使用单端连接的接地回路时,信号通常会通过沿其他线路返回发射机而引起混乱。当回波信号看起来比目标线路上的信号强时,有时会出现问题,通常是因为目标线路比携载回波信号的线路深,或者回波路径可能是比目标线路更好的电导体。

如果在工业线路非常拥挤的情况下,只要在线路的每一端都有接入点,则应用双端发射机连接是一种可靠跟踪和识别目标线路的有用方法。

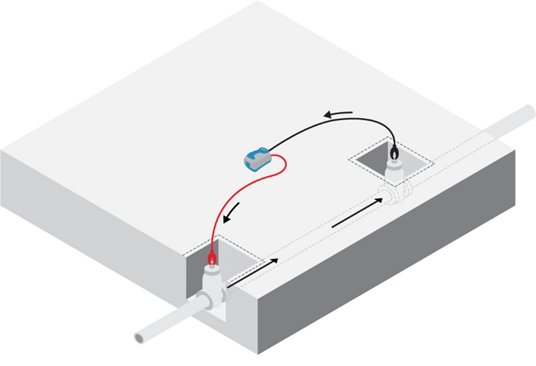

进行双端连接

将发射机连接到目标线路上的接入点。发射机地线通过一条长电缆连接到线路上更远的另一个接入点。无需使用地线作为电流返回路径即可实现完整回路。长电缆应尽可能远离预期的线路路径。

这种施加发射机信号的方法非常适合于目标线路的正向识别。当已连接到同一条线上的两个点时,应该可以在电路周围检测到相同水平的电流。如果线路的深度不变,定位仪的显示应保持恒定。



making double ended connections.png

进行双端连接
