RD8200 定位仪

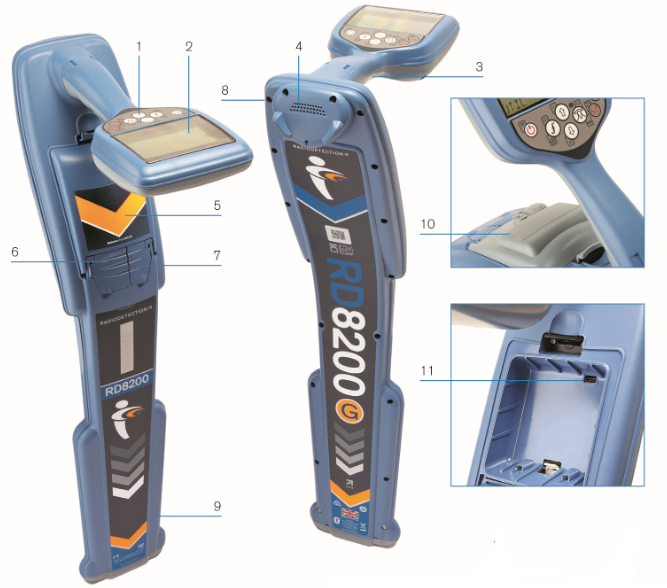

定位仪功能

locator features.png





    1. 键盘
    2. 含自动背光的 LCD 显示屏
    3. 触觉（振动）反馈
    4. 扬声器
    5. 电池盒
    6. 附件连接器
    7. 耳机连接器
    8. 蓝牙模块天线
    9. 摇摆警告系统
    10. 可选锂电池组
    11. 11 USB 连接器（电池盒内部）

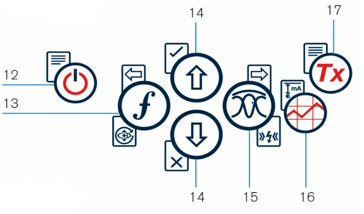

定位仪键盘




12. 电源键 power Key.png: 打开和关闭设备。打开定位仪菜单

13. 频率键 frequency key.png: 选择频率。关闭子菜单

14. 上下箭头 Up key.png Down key.png: 调整定位仪信号增益。滚动浏览菜单选项

15. 天线键 antenna key.png: 切换峰值、峰值+、谷值、宽峰值及导向模式。打开一个子菜单

16. 探测键 survey key.png : 保存探测测量结果并将其发送

17. 发射机键 transmitter key.png : 将 iLOC 命令发送到蓝牙发射机

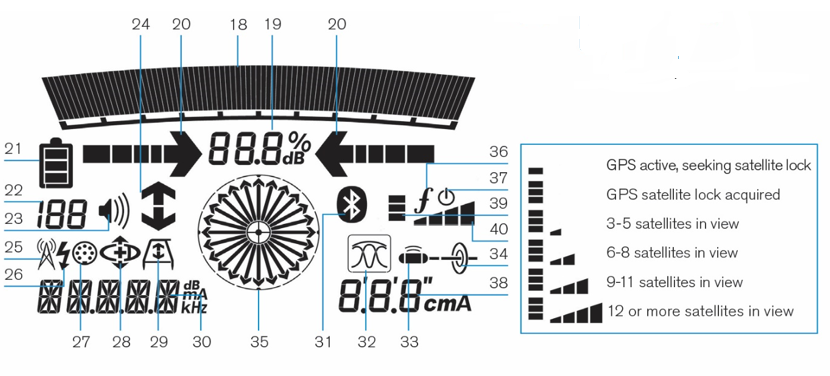

定位仪屏幕图标




18. 指示信号强度和峰值标识

19. 信号强度：信号强度数字指示

20. 峰值/比例箭头：指示线路与定位仪的相对位置

21. 电池图标：指示电池电量

22. 增益和日志编号：将探测测量值保存到内存后立即显示日志编号

23. 音量图标：显示音量

24. 电流方向箭头

25. 无线电模式：指示何时启用无线电模式

26. 电动模式：指示何时启用电源模式

27. 附件指示灯：指示何时连接附件

28. CD 模式图标：指示何时激活“当前方向”模式

29. A 字架图标：指示何时连接 A 字架

30. 工作模式指示器

31. 蓝牙图标：指示蓝牙连接状态。图标闪烁则表示正在进行配对。若图标常亮，表示已建立的连接处于活动状态.

32. 天线模式图标：指示天线选择：峰值、谷值、宽峰值、峰值+ 和导向模式

33. 探头图标：表示信号源来自探测仪

34. 管线图标：表示信号源来自线路

35. 罗盘指示器：表示定位管线与定位仪的相对方向。

36. Tx 状态（仅限 Tx-10B 型号）：发射机通信状态 – 确认 iLOC/通信成功。

37. Tx 待机（仅限 Tx-10B 型号）：指示发射机处于待机模式

38. 电流/深度指示器

39. GPS 状态图标（仅限 8200G 型号）：一条柱表示 GPS 已启用。3 条柱表示 GPS 已锁定到 GPS 卫星系统

40. GPS 信号质量图标（仅限 8200G 型号）：表示正在接收的信号的质量
