Tx-5 和 Tx-10 发射机

追蹤

Tx-5 和 Tx-10 发射机



tx range.png

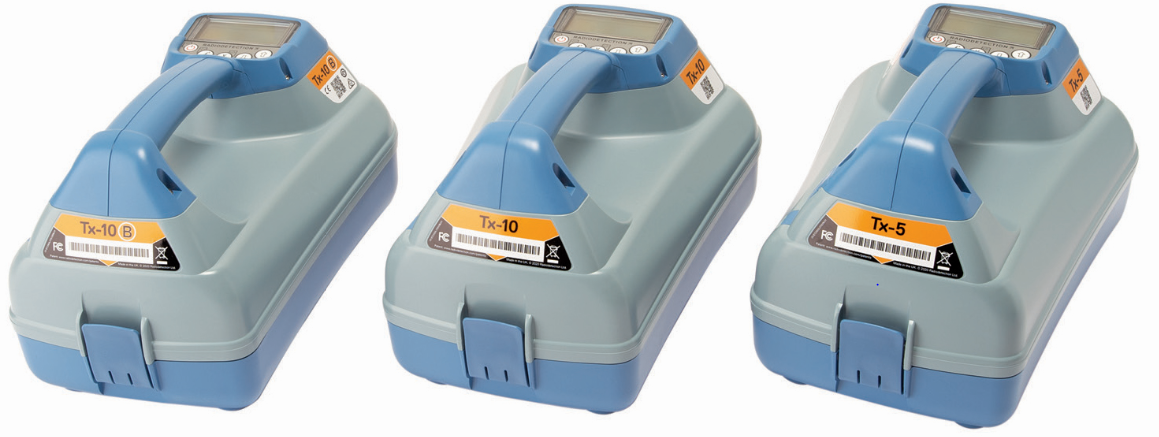

Tx-5 和 Tx-10 信号发射机

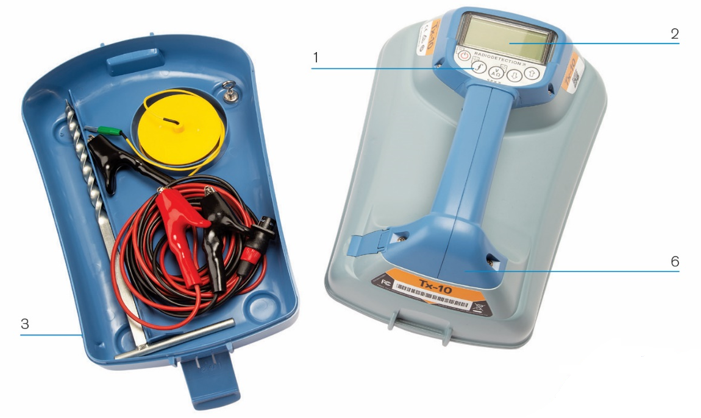

发射机功能







1. 键盘

2. LCD.

3. 可拆卸附件托盘

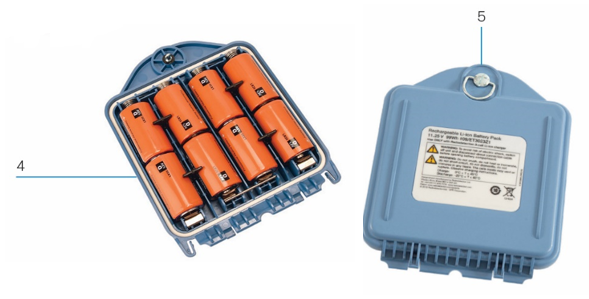

4. D 型电池座

5. 可选锂离子可充电电池组

6. 蓝牙模块天线(取决于型号)

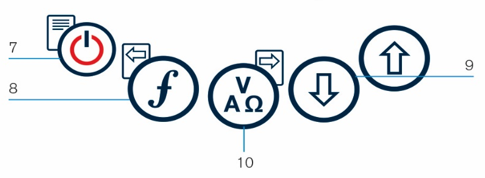

发射机键盘



tx keypad.png

7. 电源键 power key: 打开和关闭设备。打开发射机菜单

8. 频率键 frequency key:选择频率。菜单导航键

9. 上下箭头 up arrow down arrow: 调整输出信号电平。滚动浏览菜单选项

10. 测量 measure key: 键:用于进行电压和阻抗测量。打开子菜单。

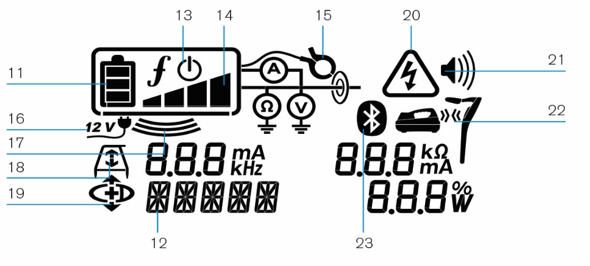

发射机屏幕图标



tx screen.png

11. 电池图标:指示电池电量

12. 所选操作模式的字母数字描述

13. 待机图标:当发射机处于待机模式时出现

14. 输出电平:显示发射机输出功率

15. 附件或测量指示器:指示是否连接了附件或测量模式是否启用

16. DC 图标:当发射机由直流电源供电时出现

17. 感应指示器:当发射机处于感应模式时出现

18. A 字架(仅限 Tx-5 或 Tx-10(B)):指示发射机何时处于故障查找模式

19. CD 模式指示灯(仅限 Tx-10(B)):指示发射机处于电流方向模式

20. 电压警告指示器:指示发射机有可能正在输出有害电压电平

21. 音量图标:显示音量

22. 配对图标(仅限 Tx-10B 型号):发射机和定位仪通过 iLOC 连接时出现

23. 蓝牙图标(仅限 Tx-10B 型号):指示 iLOC 连接状态。图标闪烁表示正在进行配对
