了解 CD

电流方向识别功能可帮助您在远离信号施加点的位置正确地识别一条线路。如非必要，这对于正确地识别长距离线路也是非常可取的。当这些线路通过拥挤的区域或与其他线路平行时，可以追踪并正确地识别。

RD8200 定位仪上的 CD 功能可指示一条线路上的电流方向。如果定位仪显示屏指示电流向前流动并且远离发射机信号的施加点，则目标线路的身份可被确立。

已经耦合到相邻线路的信号找到一条到原始信号施加点的回波路径。这由指向发射机的定位仪箭头指示。

与指示目标线路的前向箭头相反。

CD 发射机信号应通过远程接地连接直接耦合到目标线路。大多数 CD 信号都是低频信号，因此不适合与普通钳位或感应连接。但是，可以将它们与发射机 CD 夹钳一起使用。

使用电流方向 (CD) 辅助线路识别

RD8200 定位仪以及 Tx-10 和 Tx-10B 发射机具有多个 CD 频率，可帮助您确定通过目标线路的电流方向。

注意：发射机和定位仪必须具有相同的 CD 频率或已安装的频率，才能使用此功能。如果安装了多个 CD 频率，请确保将发射机和定位仪都设置为相同的 CD 频率。定位仪和发射机上的 CD 频率将由显示屏上的图标表示。

电流方向

若要选择 CD 频率，请按照下列步骤操作：

传感器

关闭发射机
通过直连或使用 CD 夹钳将发射机连接到目标电缆或管道
打开发射机
按键，直到显示 CD 频率

CD 是 CD 频率和定位频率这两个频率的组合。

定位仪

按键，直到显示 CD 频率，如图标所示。

4 kHz CD

RD8200 型号具有使用 4 kHz 频率的电流方向。此频率旨在使您能够使用 CD 来识别高阻抗电缆（例如电话电缆和 CATV）上的目标线路。

CD 重置

关于 CD 重置

当您在很长的目标线路上跟踪信号时，发射机信号会通过电容逐渐渗入地面。这意味着剩余信号的相位角逐渐变化。CD 重置可用于重新建立正确的 CD 操作。

若要执行 CD 重置，请按住键.

这被称为相移，只要交流电信号在具有显著电容或电感的导体系统中流动，就有可能发生。两个频率之间的相对相位角将改变，但仅在延长的距离上改变。

CD 重置

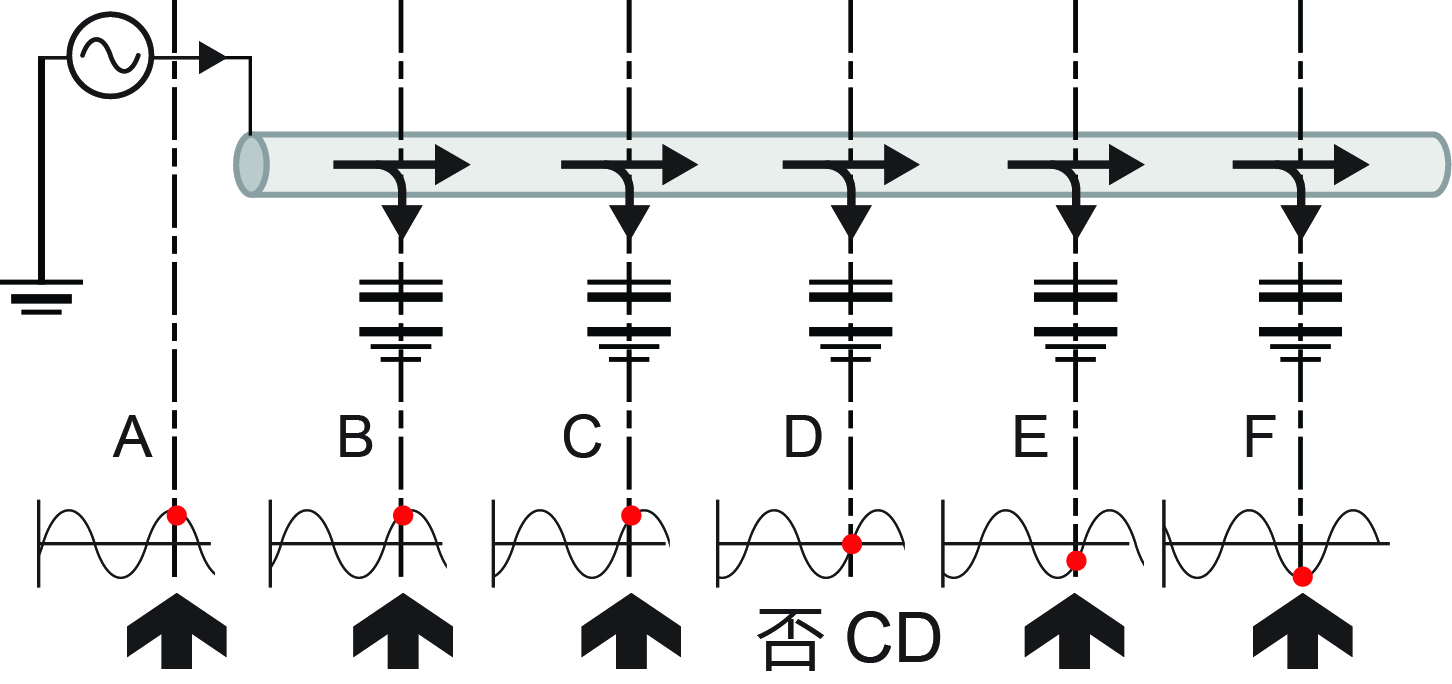

所示的埋地线路具有很大的对地电容。它说明了沿线路发生的逐步相移。该图显示了每个波形上的参考点。首先，参考点恰好出现在正半周期 (A) 的峰值处。它逐渐移向零交叉点 (D)，最后到达负半周期 (F) 的峰值。方向已从向前转向向后。在中间点 (D)，无法确定电流流动。此时，RD8200 定位仪上的 CD 箭头将闪烁。在图中的示例中，通过返回到达到 CD 读数的最后点 (C) 并执行 CD 重置，(C) 处的响应将与 (A) 相同。
