定位电缆和管道

追蹤

本节介绍使用 RD7200 系统定位埋地电缆和管道设施的原理和技术。有关电缆和管道位置理论的更多信息,请参阅埋地电缆和管道位置理论,可从 www.radiodetection.com 下载

频率

RD7200 定位仪支持一系列有源和无源频率。

有关支持的频率的完整列表,请参阅 RD7200 定位仪规格数据表。

被动频率

无源频率检测充分利用埋地金属导体上可能存在的信号。根据型号的不同,RD7200 定位仪最多支持三种无源频率:电源无线电及 CPS 信号。

如果正在探测的公用设施上存在这些频率,则无需借助发射机即可检测到这些频率。

Power Filters™

RD7200 定位仪使您可以充分利用电力网络上的谐波信号。

当存在强信号或干扰功率信号时,目标电缆的精确追踪可能会很困难。  Power Filters™ 使您能够确定单一大电源信号是否来自一个信号源还是来自多条电缆。所探测线路的不同谐波特点可用于追踪和标识路线。

在电动模式下,按 antenna key.png 键关闭雷迪感应电动模式并滚动显示五个单个电源滤波器。

在总信号过大的情形下,还可以使用单个电源滤波器谐波定位电线。

有源频率

使用发射机将有源频率发送到埋地导体。发射机可通过三种方式发出信号:

直连

在直连中,将发射机输出直连到公用设施。之后发射机会发送一个离散信号,您可以使用定位仪找到它。这是将发射机信号发送到公用设施的首选方法,在大多数应用中,将更强的信号发送到公用设施,这可能会增加定位距离。

若要直连到不通电的导电公用设施:

  1. 关闭发射机
  2. 将直连导线连接到发射机附件插座
  3. 将红色连接导线夹到公用设施上,以确保连接周围的区域干净并确保正极连接
  4. 尽可能远地夹住黑色连接导线,与接地柱或附近合适的接地点成 90° 角,以确保正极连接
  5. 打开发射机
  6. 显示屏将显示直连导线连接图标

direct connection lead icon.png

直连导线图标



warning icon.png警告!和带电导体直连可能具有致命危险。与带电导体的直连仅可由具有充分资质的人员操作,并仅使用允许和通电线路连接的相关产品。

warning icon.png警告!发射机能输出具有可致命的电压。在处理端子、连接导线和接地柱时要当心,应通知在危险线路上工作的其他技术人员,并保护裸露的导体以防意外接触。

warning icon.png警告! 在进行连接之前以及断开服务的直连导线之前,请确保关闭 TX 发射机。

感应

在这种操作模式下,将发射机放置在探测区域上方或附近的地面上。如果直连导线或信号夹钳没有插入发射机,它将自动进入感应模式。在此模式下,按下 frequency key.png 键将仅提供适用于感应模式的频率。

一旦激活,发射机将不加区别地将信号感应到附近的任何埋地导体。

请注意,这些信号也将是机载信号,建议发射机与定位仪之间至少保持 10 /30 英尺的距离 – 该距离可能需要增加,尤其是在进行深度测量时。

信号夹钳

可将可选的信号夹钳连接到发射机,并夹在电缆或管道上以发送发射机信号。这种发送发射机信号的方法对于绝缘通电电线特别有用,无需断开电缆电源。夹钳最大直径为 8.5 英寸/215 毫米。

warning icon.png警告!请勿夹在非绝缘通电导体周围

warning icon.png警告!在将夹钳放置在电缆周围或取下之前,确保夹钳始终与发射机相连。



有源位置的频率选择

信号频率的选择是有效跟踪和识别掩地线路的重要因素,并且没有单一频率可以覆盖所有条件。对于由技术相对不精通的人员使用的简单仪器,别无选择,只能做出妥协,选择足够高的单一频率以在感应模式下提供良好的性能,但又不要太高,以免太容易耦合到不想要的线路。这些应用通常使用 8kHz 33kHz 之间的有源信号。对于由精通技术的技术人员解决问题的更综合的设备,可以提供一系列频率。典型示例及其使用原因如下所示。



512Hz active signal.png

512Hz 有源信号

这种低频对于长距离的线路跟踪和识别最有用。它不会轻易耦合到不想要的线路,无论如何它对于感应来说太低了,并且落在了电源频率谐波干扰的频带内。

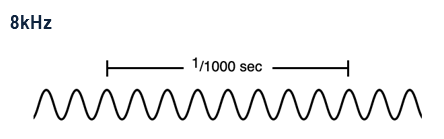

8kHz active signal.png

8kHz 有源信号

这种中频是最有用的通用信号,对于电源频率干扰频带之外的感应来说足够高,可以有限地耦合到想要的线路,但是可能不足以在小直径线路(例如电信电缆)上施加强信号。

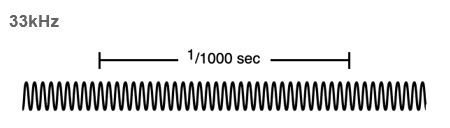

33kHz active signal.png

33kHz 有源信号

这种较高的频率很容易通过感应应用于大多数线路,因此对于初始搜索非常有用。它在小直径线路上移动,但是它相对低频而言更容易耦合到不想要的线路,并且在较短距离内失去其强度。



100 kHz and over.png

100kHz 有源信号

这个非常高的频率范围可以应对困难的情况 - 在干燥的沙土中感应到小直径线路,缩短了电缆长度。它很容易通过感应施加,但是很容易耦合到不想要的线路,并且不会传播很远。



选择频率

为您的特定应用选择正确或适当的频率非常重要。有关更多信息,请参见“埋地电缆和管道位置理论”,它可从 www.radiodetection.com 免费下载。



若要在定位仪上选择频率:

  1. 按下 frequency key.png 键在可用频率之间循环
  2. 也可按下 frequency key.png 键并按 up arrow.png down arrow.png键在频率范围内向上或向下循环

如果使用有源频率进行定位,则还必须将发射机设置为输出匹配的频率。

您可以使用发射机的键盘手动更改发射机的输出频率。

若要手动选择发射机输出频率:

  1. 按下frequency key.png 键在可用频率之间循环

注意:某些频率需要先连接附件(例如 A 字架)才能获得。



天线模式

RD7200 系统最多支持四种天线模式,专门用于定位电缆和管道,以适合您的特定应用或本地环境。这些是:

  • 峰值模式
  • 峰值+模式
  • 导向模式
  • 谷值模式

峰值模式

峰值模式为位置和深度测量提供了最灵敏、最准确的模式。它以相应较小的灵敏度降低提供了尖锐的峰值响应。峰值模式无法使用菜单禁用。

在峰值模式下,LCD 会显示以下指示器:

  • 深度
  • 电流
  • 信号强度
  • 指南针

若要选择峰值模式:

  1. 按下 antenna key.png 键,直到 LCD 上显示峰值模式图标  peak mode icon.png

注意:深度和电流值将自动显示,尽管在定位仪直接位于目标线上方之前,不应该认为这些值是准确的。



Peak+™ 模式

Peak+™ 模式将峰值条形图的准确性与各种导向或谷值方向箭头结合在一起。

导向箭头可直观指示目标公用设施的方向,旨在使您更快地接近峰值位置,然后再使用峰值条形图精确定位目标公用设施,

使用谷值箭头可让您在标记一个点之前检查变形,并在需要精确定位测量时使用。

在箭头类型之间切换:

在峰值+ 模式下,按住 antenna key.png 键可在导向和谷值箭头类型之间切换。

您还可以在定位仪菜单中选择默认箭头类型:

  1. 按下 power key.png 键进入菜单
  2. 使用 up arrow.png or  down arrow.pngkeys.
  3. antenna key.png 键进入 ARROW(箭头)菜单
  4. 使用 up arrow.png down arrow.png 键选择 NULL(谷值)或 GUIDE(导向)
  5. 按下 frequency key.png 键返回主定位菜单。

使用导向箭头时:

使用比例箭头沿目标电缆或管道的路径引导定位仪。若要准确定位目标公用设施的中心点(例如标记一个点或进行探测测量),请使用峰值条形图来精确定位峰值位置。

使用谷值箭头时:

使用箭头将定位仪放置在谷值点上方。如果峰值响应未达到最大值,则表明感应场失真。如果峰值响应处于谷值点所在的最大水平,则不存在失真或失真非常有限。

在峰值+ 模式下,LCD 会显示以下指示器:

  • 左右箭头
  • 信号强度
  • 指南针
  • 电流
  • 深度

若要选择峰值+ 模式:

  1. 按下 antenna key.png 键,直到 LCD 上显示 Peak+ 模式图标  peak+ icon.png

导向模式

导向模式在失真的感应场中提供了良好的性能,并提供了三个指示器来引导用户向目标线路前进。

当定位仪接近目标时,左右比例箭头变短,目标位置探针将朝其中心位置移动。当定位仪位于目标上方时,信号强度读数也将达到最大值。

与显示目标位置在同一位置的所有三个指示器的任何偏差都可能表示存在失真的感应场。

在导向模式下,将显示以下指示器:

  • 比例向左/向右箭头
  • 目标位置探针
  • 信号强度
  • 增益
  • 指南针
  • 电流
  • 深度

若要选择导向模式:

按下 antenna key.png 键,直到 LCD 上显示导向模式图标 guidance icon.png



谷值模式

谷值模式用于在干扰或失真有限或没有的环境中验证定位信号。当它在线路正上方时,谷值模式会给出一个谷值响应。

在谷值模式下,LCD 会显示以下指示器:

  • 信号强度。
  • 指南针。
  • 左右箭头。

若要选择谷值模式:

  1. 按下 antenna key.png 键,直到 LCD 上显示谷值模式图标  null mode icon.png

尖锐的谷值响应比峰值响应更易于使用,但容易受到干扰,因此不应用于定位,除非在没有干扰的区域。

在这种情况下,导向模式可以提供更好的性能,而峰值+ 模式可以将峰值条形图与导向箭头结合使用,以组合快速准确的定位工具。



指南针

LCD 罗盘可直观指示目标电缆、管道或探测仪的方向。指南针可用于除电源、无线电和无源之外的所有频率。



跟踪

通过将定位仪切换到导向模式可以加快线路跟踪。

沿着线路的路径左右移动定位仪,以将目标位置探针置于线路正上方。当您将定位仪移至线路上方时,左右箭头(以及伴随的声音)将指示目标线路是在定位仪的左侧还是右



精确定位

当目标线路已被跟踪并且大致知道其位置后,在峰值或峰值+ 模式下定位目标线路可以精确定义目标线路的位置。从发射机的中等输出功率、发射机和定位仪的中等频率以及定位仪的峰值或峰值+ 模式开始。

按下 up arrow.pngdown arrow.png 键,将定位仪灵敏度设为 50% 左右。

注意:可能需要在整个精确定位期间调节灵敏度级别,以使条形图保持比例。

  1. 使天线垂直于线路,使其横穿线路。定义最大响应点。
  2. 在不移动定位仪的情况下,将其旋转,就好像在枢轴上一样。在最大响应点处停止。
  3. 保持定位仪垂直,使天线刚好在地面上方,然后将定位仪从线路左侧移到右侧。在最大响应点处停止。
  4. 使天线末端靠近地面,重复步骤 2 3
  5. 标记线路的位置和方向。

重复该过程的步骤以提高精确定位精度。

如果使用峰值+ 模式,请按住 antenna key.png 键切换为谷值箭头。或者,切换到谷值天线模式。

移动定位仪以找到谷值位置。如果峰值和谷值精确定位的位置对应,则可以认为该精确定位是准确的。如果标记不对应,则精确定位不精确,但是两个标记会在同一侧显示错误。真实线路位置将接近峰值位置。

线路位于到峰值位置另一侧的一半距离处,即峰值与谷值位置之间的距离。




精确定位目标线路



pinpointing with Peak and Null.png

用峰值和谷值指示器精确定位

扫描和搜索

有多种技术可用于定位区域中的未知线路。在进行任何挖掘工作之前,使用这些技术尤为重要,以确保不损坏埋地线路。

无源扫描

无源扫描用于定位可能从埋地导体辐射的电源、无线电或 CPS 信号。

若要执行无源扫描:

  1. 按下 frequency key.png 键选择要定位的无源频率。可以从以下无源频率中选择(取决于型号):
      • 电源
      • 无线电
      • CPS(阴极保护系统)
  2. 将灵敏度调至最大;降低灵敏度,以在响应时使条形图保持比例。
  3. 以舒适的方式拿住定位仪,使天线与移动方向成直线,与可能交叉的任何线路成直角,稳步行走,穿过网格搜索中的区域。



passive sweep.png

无源扫描



当定位仪响应上升以指示存在线路时停止。精确定位线路并标记其位置。跟踪搜索区域之外的线路。恢复该区域中的网格搜索。

在某些地区,可能会有令人困惑的 50/60Hz 电源信号。将定位仪提离地面 50 毫米/2 英寸,继续进行扫描,或使用 antenna key.png 键从电源模式切换并使用电源滤波器来区分单个线路。

将定位仪切换到无线电模式。将灵敏度提高到最大,并在该区域重复上述网格搜索过程。精确定位、标记和跟踪找到的任何线路。

在大多数(但不是全部)区域中,无线电模式将定位不辐射功率信号的线路,在功率和无线电模式下均应进行网格搜索。

感应搜索

感应搜索过程是用于定位未知线路的更确定的技术。这种类型的搜索需要一台发射机和一台定位仪以及两个人。这种搜索称为“两人扫描”。开始扫描之前,请定义搜索区域以及穿过该区域的线路的可能方向。确保发射机在感应模式下打开。

2 person sweep.png

感应搜索





第一个人操作发射机,第二个人操作定位仪。发射机在线路上方经过时将发出一个信号到线路上,然后,线路被距发射机一定距离(约 15 /50 英尺,但取决于所使用的感应功率水平)的定位仪检测到。

拿着发射机,使其长度方向与任何线路的假定方向一致。

第二个人在待搜索区域的起点拿着定位仪,使定位仪天线与埋地线路的可能方向成直角。定位仪没有直接从发 定位仪没有直接从发射机接收任何机载信号的情况下,将定位仪的灵敏度水平设置得尽可能高。
当发射机与定位仪成一直线时,两个操作员开始平行前移。携带定位仪的操作员前后扫动定位仪,使定位仪保持垂直,因为它们与发射机平行进行。此方法允许发射机、定位仪和埋地线路不对齐。
发射机将最强的信号施加到其正下方的线路,然后与定位仪一起定位。左右移动发射机以生成指示发射机也位于线路正上方的最高信号。
在定位仪检测到的每个峰值信号的点处标记地面。沿着线路的任何其他可能的路径重复搜索。标记完任何线路的位置后,将其反向放置,将发射机依次放在每条线路上方,从搜索区域找出线路。



消除

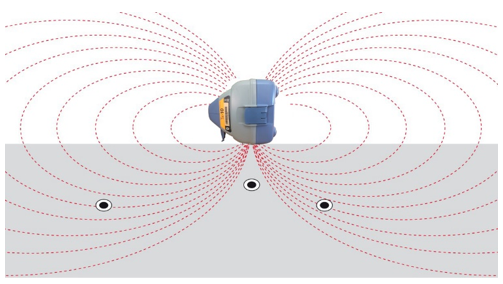

有时某些公用设施可能会被其他公用设施遮挡,并且当一个或多个公用设施彼此靠近或发出更强的信号时,可能会发生这种情况。  在某些应用中以及拥挤的区域,操作员可以使用“消除”技术消除发射机正下方的感应信号,但同时又将发射机信号发送到之前无法定位的附近其他公用设施上



nulling out.png

“消除”效果



两人“消除”方法:

  1. 将发射机放置在您要跟踪的服务附近(可以使用平行扫描),并在距发射机约 10 米/30 英尺的位置处使用定位仪,以精确定位最强信号。
  2. 调节定位仪上的灵敏度,使条形图响应约为 75%
  3. 打开侧面支撑臂。
  4. 当定位仪位于信号中心上方时,第二个操作员应将发射机保持在腰部水平,发射机位于其侧面 – 朝着下方打开支撑臂。
  5. 然后,将发射机从一侧移到另一侧,以找到两个可检测信号之间的“谷值”点;然后将发射机放低到地面,使其保持在“谷值”点。
  6. 在地面上,理想情况下,我们正在寻找不大于 50 毫米/2 英寸的“谷值”(可能需要调节定位仪上的灵敏度才能实现)。
  7. 将发射机放在地面的“谷值”点。定位仪用于检查“谷值”信号两侧的附加信号。
  8. 如果地面不平坦,则发射机可越过服务线,只要释放支撑臂保持朝下。(这将提高设备的稳定性)



单人“消除”方法:



1 person nulling out.png

消除 - 单人扫描

  1. 使用侧面支撑臂将发射机侧放。
  2. 至少在距离接收机 10 /30 英尺的位置扫描接收机周围的区域。
  3. 在该区域周围以 5 米/15 英尺的间隔重新放置发射机,然后重复步骤 2
  4. 有响应时停止
  5. 精确定位并标记任何线路
  6. 跟踪该区域以外的线路
