深度和电流读数

追蹤 Avatar Anthony Caplin
Updated : Created :
In this article

TruDepth™

RD7200 定位仪正确对准目标线路或探测仪上方时,可以自动测定埋地电缆、管道和探测仪的深度。

如果定位仪的方向正确,电流读数也会同步显示(此功能在探测仪或无源频率模式下不可用)。

深度和电流读数自动同步显示,但是如果定位仪的方向不正确,则不会显示任何读数。

深度范围和精度因目标公用设施(例如电缆、管道或探测仪)的组成和类型、深度和外部环境因素(例如电磁噪声、地面条件和干扰)而异。

warning icon.png警告! 深度测量的准确性受多种因素影响,仅供参考。切勿使用深度测量来定义机械挖掘深度。始终遵循当地的安全挖掘准则。

深度测量位于管道、电缆或探测仪的中心。最佳读数通常是从发射机输出的“有源”信号而非无源来源中探测到。

当定位一些无源功率信号时,RD7200 定位仪能够确定电缆深度。但是,线路上的无源信号不太适合测量深度,因为精度会受到干扰的影响,例如,由于多条线路上存在无源信号。

warning icon.png警告!请勿在线路的弯头或三通附近进行深度测量。距弯头至少 5 米(16 英尺),以获得最佳精度。



TruDepth 用于埋地导体或探测仪

TruDepth 和罗盘

应当注意,当 RD7200 定位仪正确定向于目标线路、电缆或探测仪上方时,它只会显示深度和电流(在适用模式下)。为确保定位仪正确定向,请使用罗盘功能。

定位线路时,请确保罗盘显示屏为北/南朝向。

定位探测仪时 确保罗盘显示屏为东/西朝向。




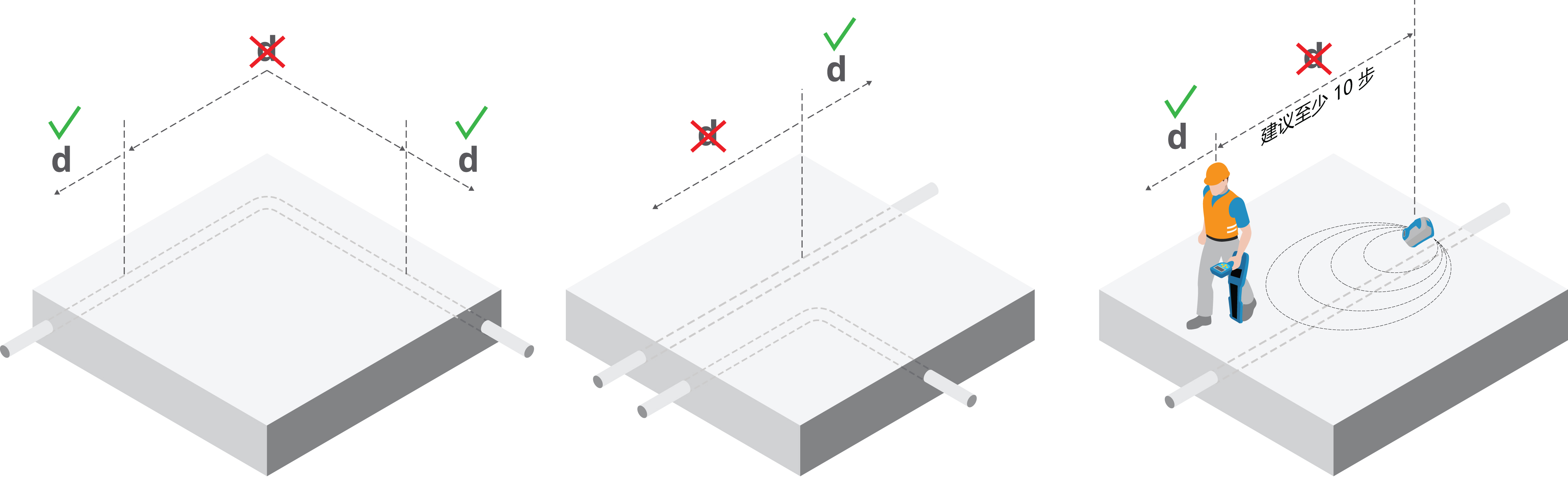

获取深度读数



为了最大程度地减少信号失真,请勿通过感应施加信号。如果无法实现直连或信号钳位,则将发射机放在距离任何深度测量点至少 15 米(50 英尺)的感应位置。

如果存在可听干扰或者如果部分发射机信号已耦合到附近线路,则深度测量可能不准确。

确认峰值位置与谷值位置一致,表明该位置适合进行深度估计。



深度读数



  • 使用定位仪精确定位目标线路
  • 检查定位仪是否在线路正上方,天线是否与之成直角,以及定位仪是否垂直。调节灵敏度水平,以使条形图指示达到 50% 左右

如果地面似乎辐射了一个强感应场,可能是在无线电台附近,请通过将天线底部保持在地面上方 50 毫米(2 英寸)的位置并从指示的深度中减去此读数来检查深度。



验证深度测量

通过将定位仪提至地面上方 50 毫米(2 英寸)的位置并重复测量,以检查可疑或临界深度读数。如果测得的深度增加相同的量,则表明深度读数正确。

当定位导体或探测仪时,如果条件合适,深度测量应精确至 ±3%。但是,您可能并不总是知道条件是否合适,因此应使用以下技术检查关键读数:

  • 检查线路的路径是否笔直,距离测量点的任一侧至少 2 米(6 英尺)。
  • 在距发射机 15 米的距离内检查信号响应是否合理恒定,并在原始点的任一侧进行深度测量。
  • 检查是否在目标线路的 1 2 米(3 6 英尺)内没有载有重要信号的相邻线路。这是深度测量误差的最常见来源,因为耦合到相邻线路的强信号通常会引起 ±50% 的误差。
  • 在稍微偏离线路明显位置的点上进行几次深度测量。最浅的指示将是最准确的,也将最准确地指示线路的位置。

检查深度精度

本段介绍了几种快速简便的方法,当定位仪用于标记或导体且探测仪在可接受的限值内时,用这些方法可验证定位仪上的深度读数。

如果从已知大致深度的电缆或管道获得的深度读数不准确,请参考此内容。深度读数不正确可能是由于定位仪拾取了更强的信号(比如与目标管道或电缆接近平行的另一条电缆或管道)。

有两种方法可以在现场检查定位仪的校准。两种方法都需要使用发射机:

方法 1

将发射机放在一个位于地面且远离任何埋地线路的高度不少于 18 英寸/500 毫米的非金属物体的顶部。在感应模式下打开发射机。握住定位仪,使叶片水平,并指向发射机的前部,距离发射机的前部约 5 米。

  1. 打开定位仪。
  2. 选择与发射机相同的频率,但请确保该频率处于探测仪模式。
  3. 从左向右移动定位仪,当条形图读数达到其峰值时,请注意定位仪上指示的深度。用卷尺测量从定位仪底部到发射机中心的距离。
  4. 将该读数与定位仪上的深度读数进行比较。

如果定位仪上的深度读数与卷尺测量的距离之间的差小于 10%,则可以认为该定位仪是准确的。

方法 2

  1. 将信号施加到已知深度的电缆或管道上。
  2. 找到电缆或管道;定位仪将在 LCD 上自动显示深度。
  3. 将定位仪上的深度读数与实际深度进行比较。

注意:深度测量的准确性受多种因素影响,仅供参考。进行任何挖掘作业时都要小心。



电流读数

使用电流测量值识别公用设施

测量线路上的电流值有助于确认线路的身份,并可以提供有关电缆绝缘或管道涂层状况的信息。

关于电流测量

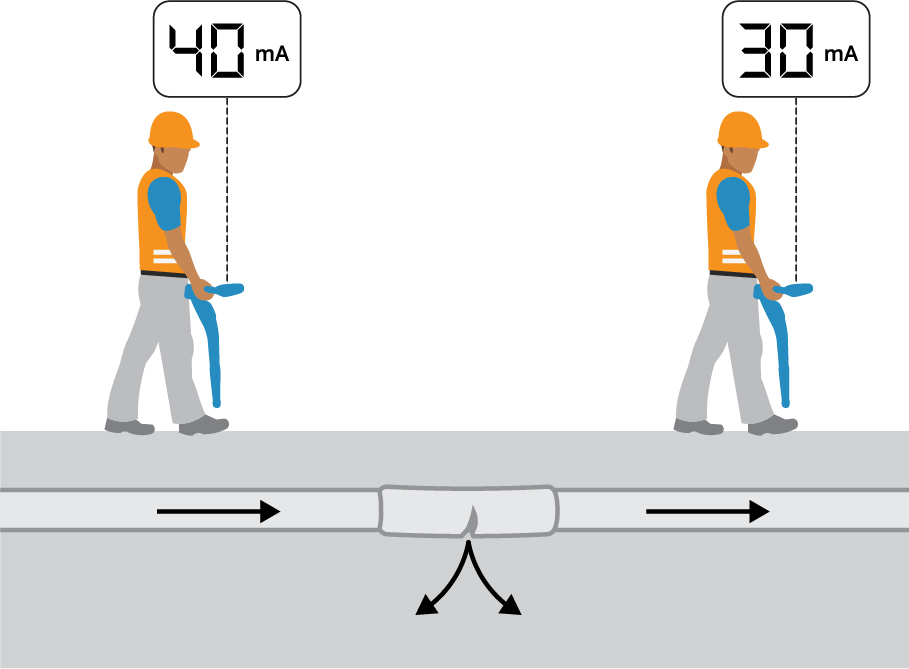

发射机将信号或电流施加到目标线路上。电流强度随着与发射机之间距离的增加而减小。减小速度取决于线路类型和土壤条件。不管线路的类型和使用的频率如何,减小的速率应该是规律的,没有突然的下降或变化。任何突然或意外的电流变化都表明线路或其状况已发生变化。




电流读数

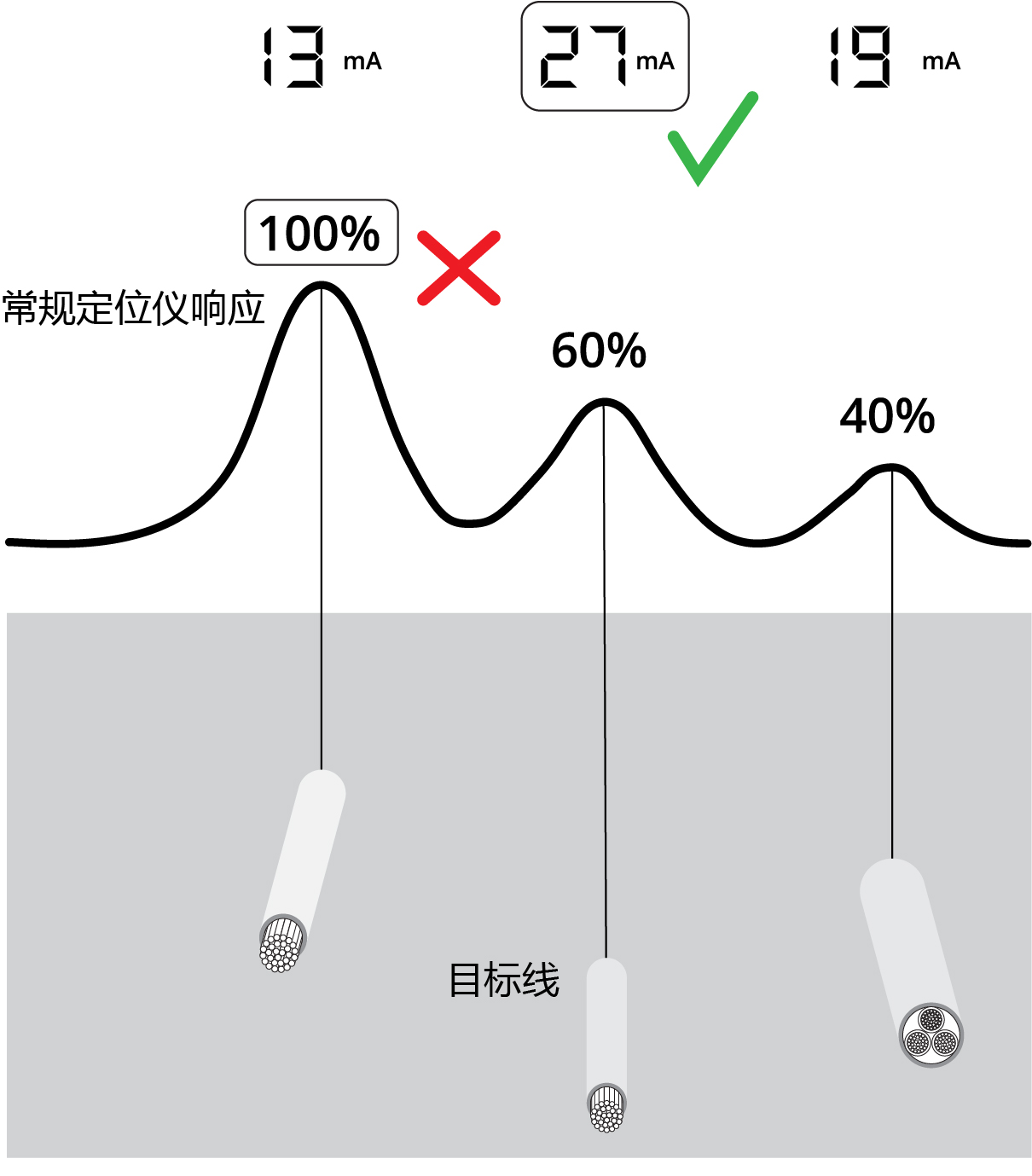

在有多条线路的拥挤区域,定位仪有时可能会检测到来自邻近线路(信号已耦合到该线路或者由于该线路更靠近地面而共享了公共接地)。尽管电流测量值可以补偿深度,但随着深度的增加,信号响应将变小。

电流测量值最高的线路,而不是响应强度最高的线路,是已被连接到发射机信号的目标线路。

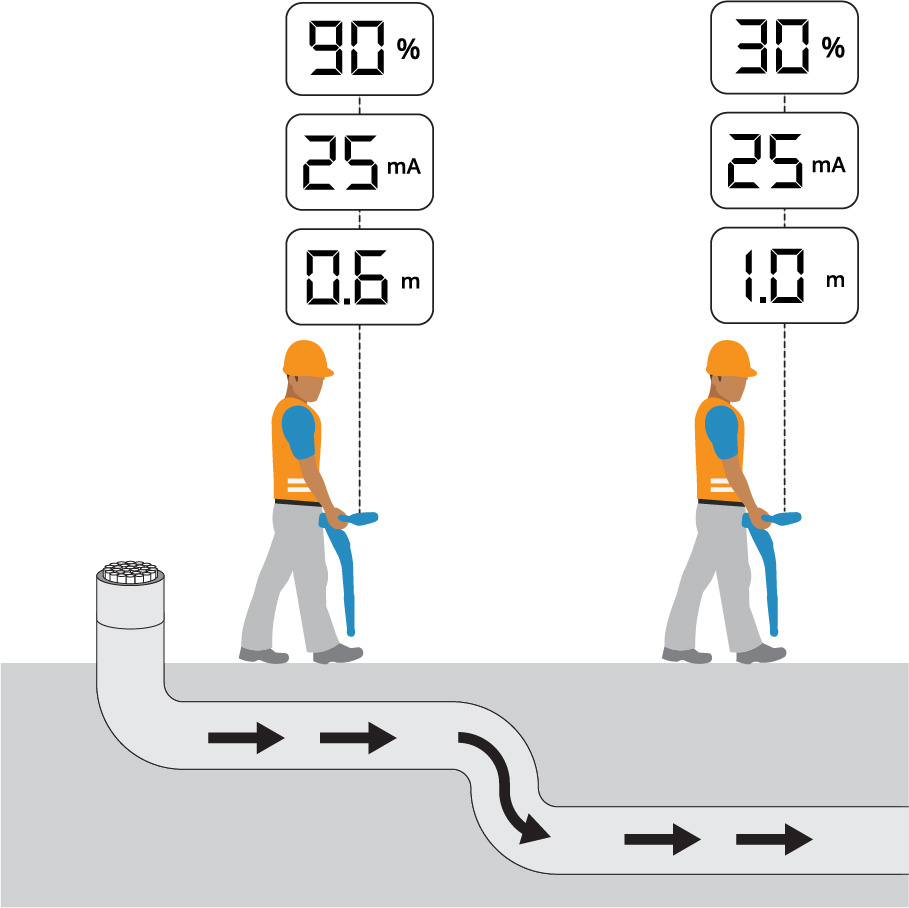

测量电流可提供有关弯折和相交位置的有用信息。测量三通后面的电流将指示随着长度增加拉动更多电流的干线。



获取电流读数

施加发射机信号

发射机信号可以与施加线路跟踪的信号相同的方式连接、钳位或感应到目标线路。

warning icon.png警告!和带电导体直连可能具有致命危险。与带电导体的直连仅可由具有充分资质的人员操作,并仅使用允许和通电线路连接的相关产品。

信号电流测量

用谷值箭头精确定位线路并确认峰值精确定位的准确性。检查定位仪是否在线路正上方,天线是否与之成直角以及定位仪是否垂直。

定位仪将自动估计并在 LCD 上显示深度。

耦合到附近线路的信号可能会使测量精度失真。如果怀疑读数的准确性,请扫描该区域以检查附近是否有其他线路正在辐射信号。如果其他信号正在引起干扰,则可能有必要在线路的另一点进行电流测量。

需要两个天线来进行电流测量,并且不能使用定位仪附件天线,例如普通的夹子或听诊器。由于电流测量是深度的一个功能,因此仅在主动定位模式下可用。






使用发射机信号的电流读数
